Montaggio a
Parete
Montaggio a
Parete

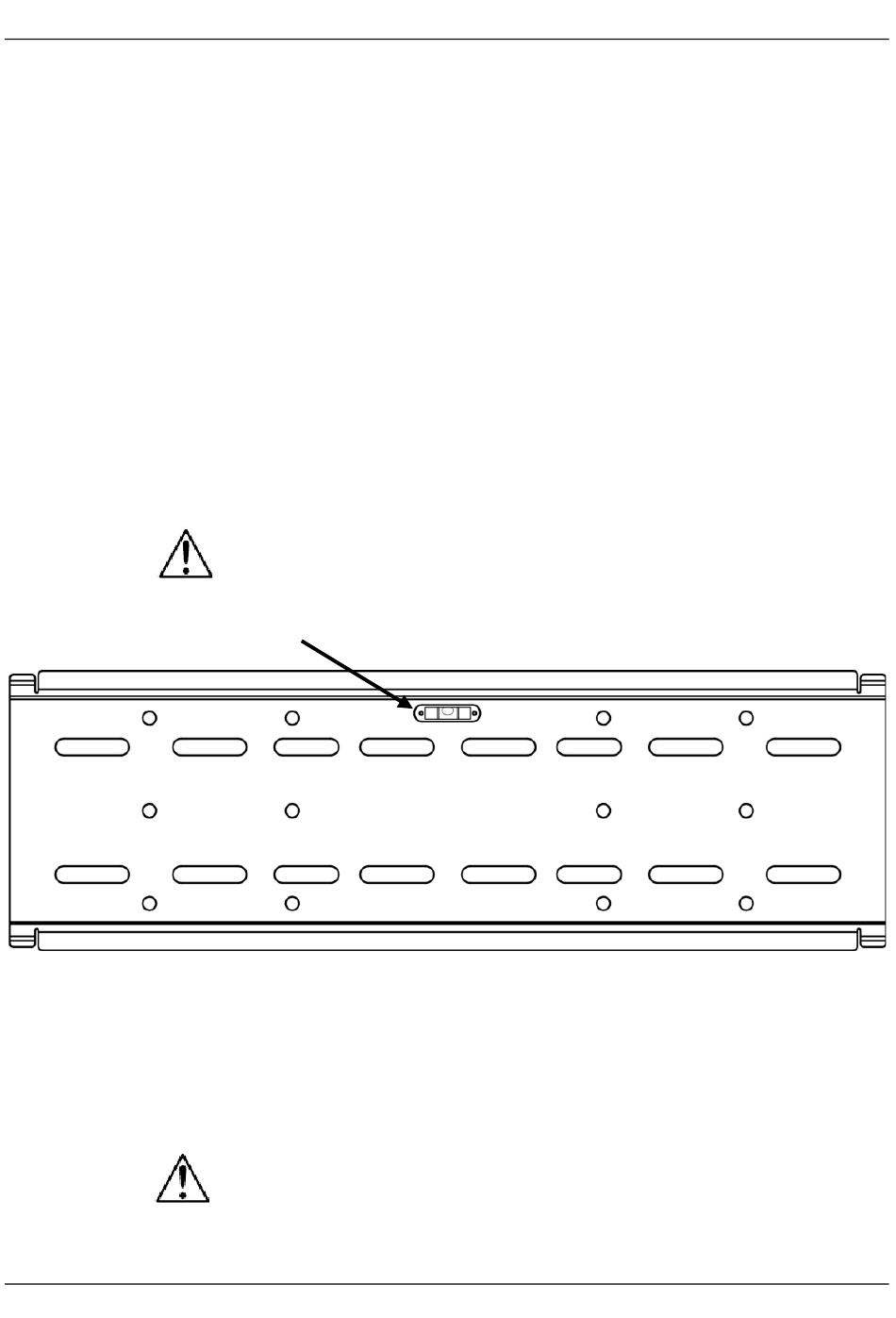

Livella a bolla integrata
Parete in
Cemento
È possibile montare il televisore a parete fissando su quest'ultima la piastra di
montaggio.
1. Localizzare sulla parete due elementi strutturali in legno sui quali istallare
la piastra di montaggio.
2. Allineare e contrassegnare uno dei fori superiori a sinistra della piastra di
montaggio, al centro dell'elemento strutturale sinistro, all'altezza
desiderata.
3. Preforare nel punto segnato.
4. Inserire una vite esagonale (non fornita) e una rondella (busta 6)
attraverso il foro superiore sinistro della piastra di montaggio e
nell'elemento strutturale sinistro della parete in cartongesso.
5. Utilizzando la livella a bolla integrata, regolare la posizione della piastra
di montaggio.
6. Segnare la posizione degli altri 3 fori al centro dei due elementi strutturali
individuati.
7. Preforare gli altri tre fori.
8. Inserire altre 3 viti esagonali con rondelle per fissare la piastra di
montaggio.
Fissare la piastra di montaggio ad almeno 2 elementi strutturali e
utilizzare 4 viti per bloccarla alla parete di cartongesso. Non serrare
eccessivamente.
1. Posizionare la piastra di montaggio all'altezza desiderata.
2. Utilizzando la livella a bolla, regolare la posizione e segnare 6 fori.
3. Mettere la piastra di montaggio da parte e trapanare 6 fori nel cemento,
nei punti segnati, e inserire nei fori 6 tasselli da cemento (busta 6).
4. Fissare la piastra di montaggio alla parete in cemento avvitando sei
bulloni esagonali con relative rondelle (busta 6), attraverso la piastra, in
ciascun tassello di ancoraggio.
Utilizzare tutte le 6 bulloni durante il fissaggio della piastra di
montaggio al muro di cemento. Non stringere eccessivamente.
