Para Começar - TRUSST CT-UTVM Kurzanleitung

PO

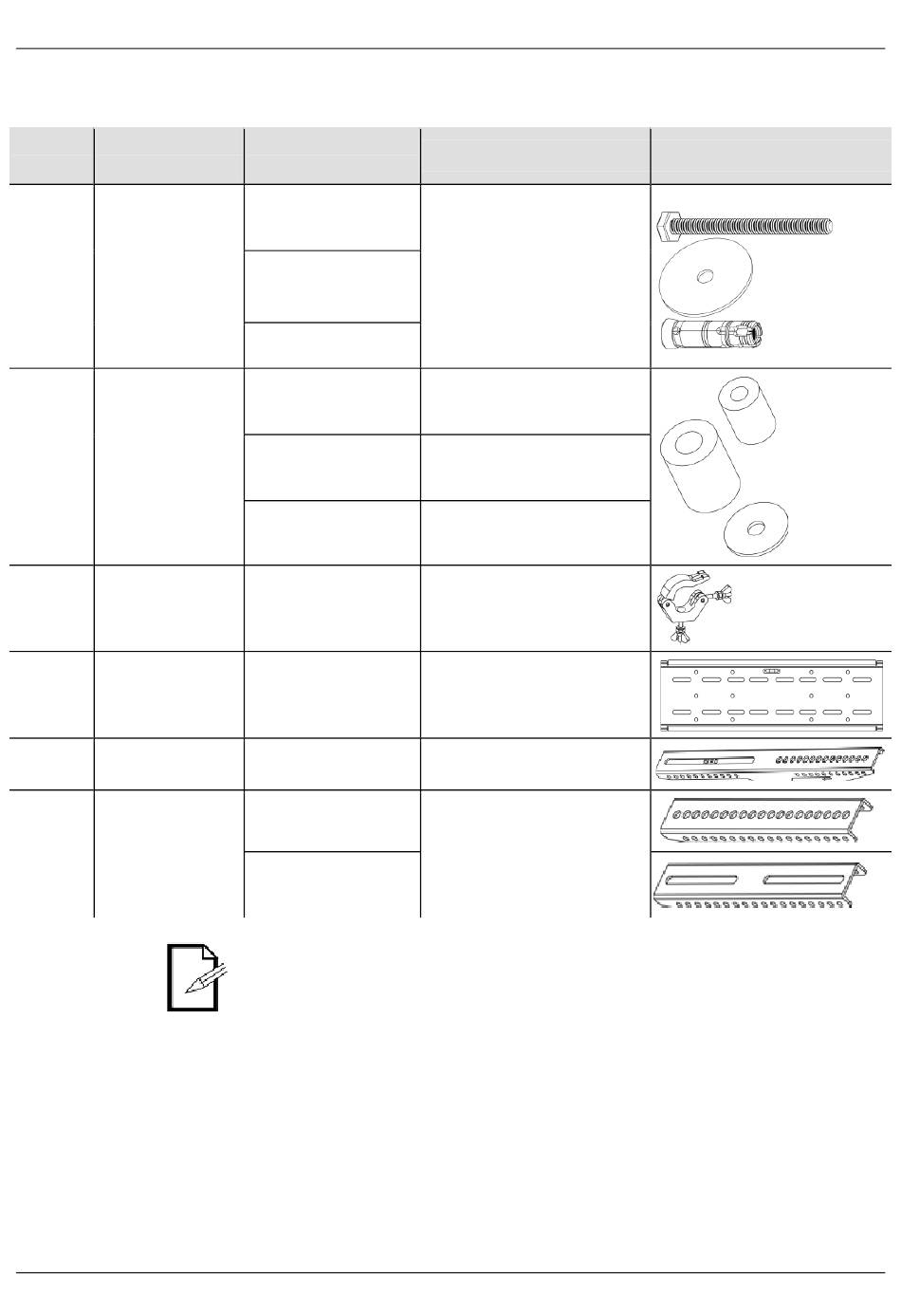

Lista de Peças incluindo Equipamento de Ligação (continuação)
Número Conteúdo/
da Bolsa Peças da Bolsa
Equipamento
6 para montagem
na parede
Espaçadores e
7
anilhas
Braçadeiras de
N/A
instalação
Placa de
N/A
montagem
N/A Braços
Braços de
N/A
Extensão
Para Começar
Descrição do
Produto
Quantidades e
Dimensões
6 parafusos
sextavados
M6 x 70 mm
6 anilhas
M6
6 buchas para betão
M6
4 espaçadores
M5
4 espaçadores
M8
4 anilhas
M5
2 braçadeiras
1 placa de montagem
690 x 15 x 219 mm
(27,2 x 0,6 x 8,6 pol.)
2 braços
2 braços de extensão
superiores
2 braços de extensão
inferiores
Diagramas de peças apenas para fins ilustrativos.
Desembale o CT-UTVM e certifique-se de que recebeu todas as peças em
boas condições. Se a caixa ou conteúdos aparentarem estar danificados,
notifique imediatamente o distribuidor e não a CHAUVET®.
O CT-UTVM é um montagem de televisão universal concebida para se
adequar a sistemas TRUSST® e outros sistemas de armação.
Descrição
Equipamento para montar a
placa de montagem numa
parede de cimento
Espaçadores pequenos
para parte posterior
encastrada de televisão
Espaçadores grandes para
parte posterior encastrada
de televisão
Anilhas
Braçadeiras para montagem
numa armação
Placa de montagem com
nível de bolha de ar
integrado
Braços para fixar na parte
posterior da televisão
Braços de extensão
utilizados apenas se os
braços não estiverem
alinhados com os orifícios
na parte posterior da
televisão
57
CT-UTVM GRR
Diagrama
