TRUSST CT-UTVM Kurzanleitung Seite 28

CT-UTVM GRR
Montaje en
Pared
Montaje en
Pared

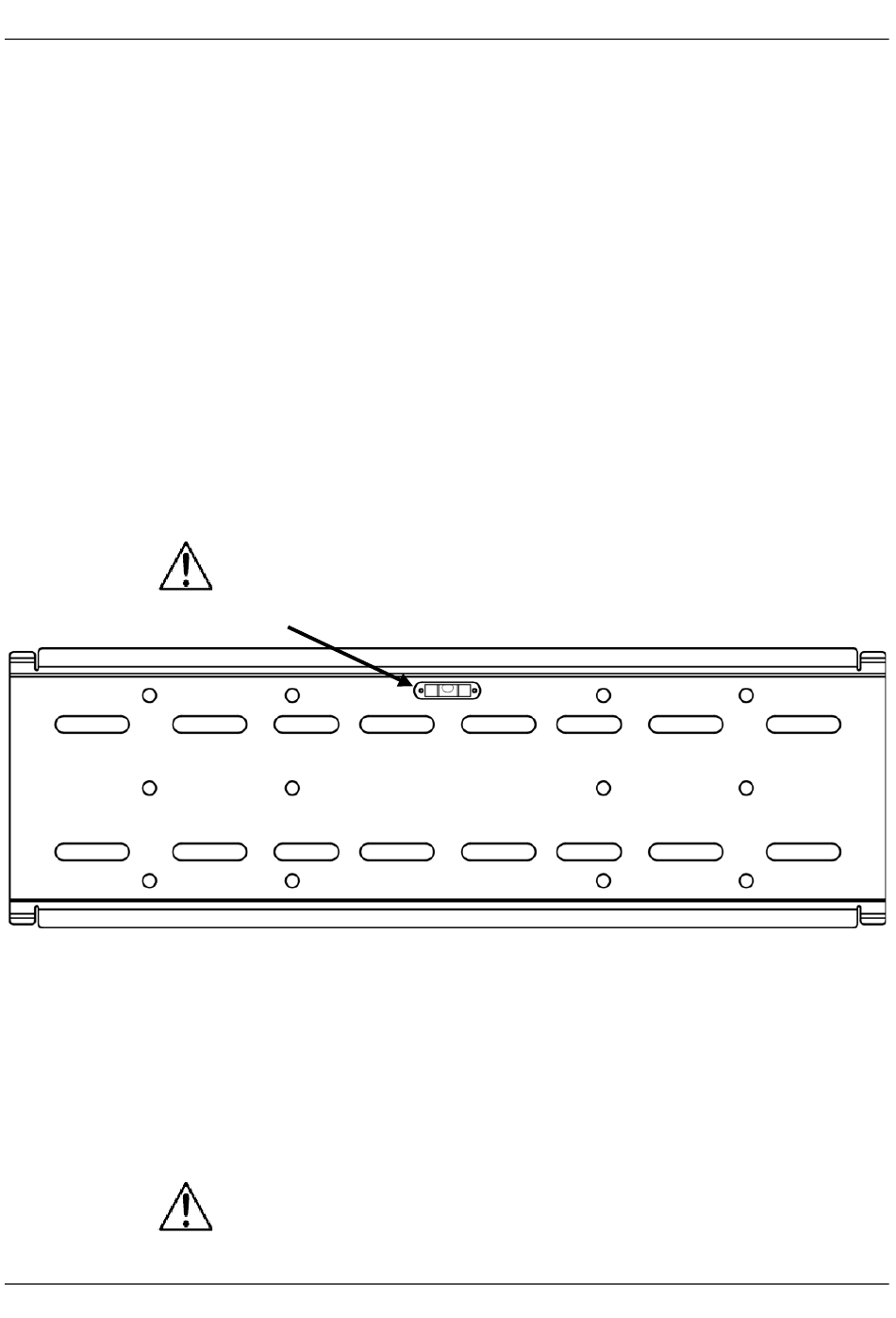

Nivel de Burbuja Integrado
Muro de
Hormigón
Puede montar la TV en la pared fijando primero la placa de montaje a la
pared.
1. En la pared, coloque 2 tacos de madera para el ancho de la placa de
montaje.
2. Alinee y marque uno de los agujeros superiores izquierdos de la placa de
montaje en el centro del taco de madera de la izquierda, a la altura
deseada.
3. Taladre un agujero guía donde haya hecho la marca superior izquierda.
4. Introduzca 1 tornillo hexagonal (no incluido) y 1 arandela (Bolsa 6) por
el agujero superior izquierdo en la placa de montaje y a través del muro
por el centro del taco.
5. Usando el nivel de burbuja incorporado, ajuste la placa de montaje hasta
que quede nivelada.
6. Marque la ubicación deseada para los 3 agujeros restantes ya centrado en
los 2 tacos anteriores.
7. Taladre agujeros guía para los tres orificios restantes.
8. Introduzca 3 tornillos hexagonales más y arandelas para asegurar la placa
de montaje.
Monte la placa de montaje con al menos 2 tacos de madera y use los 4
tornillos cuando monte la placa de montaje al pladur. No apriete
demasiado.
1. En el muro de hormigón, coloque la placa de montaje a la altura deseada.
2. Usando el nivel de burbuja incorporado, ajuste la placa de montaje y
marque 6 agujeros.
3. Coloque la placa de montaje aparte y taladre 6 agujeros en el hormigón,
donde estén marcados, e inserte 6 tacos de hormigón (Bolsa 6) en los
agujeros.
4. Fije la placa de montaje al muro de hormigón atornillando 6 tornillos
hexagonales y arandelas (Bolsa 6) a través de la placa de montaje y
dentro de cada agujero.
Use todos los 6 tornillos cuando monte la placa de montaje al muro de
hormigón. No apriete demasiado.
28
ES
