2.2. Geräteabbildungen
2.3. Hinweise zur Endmontage

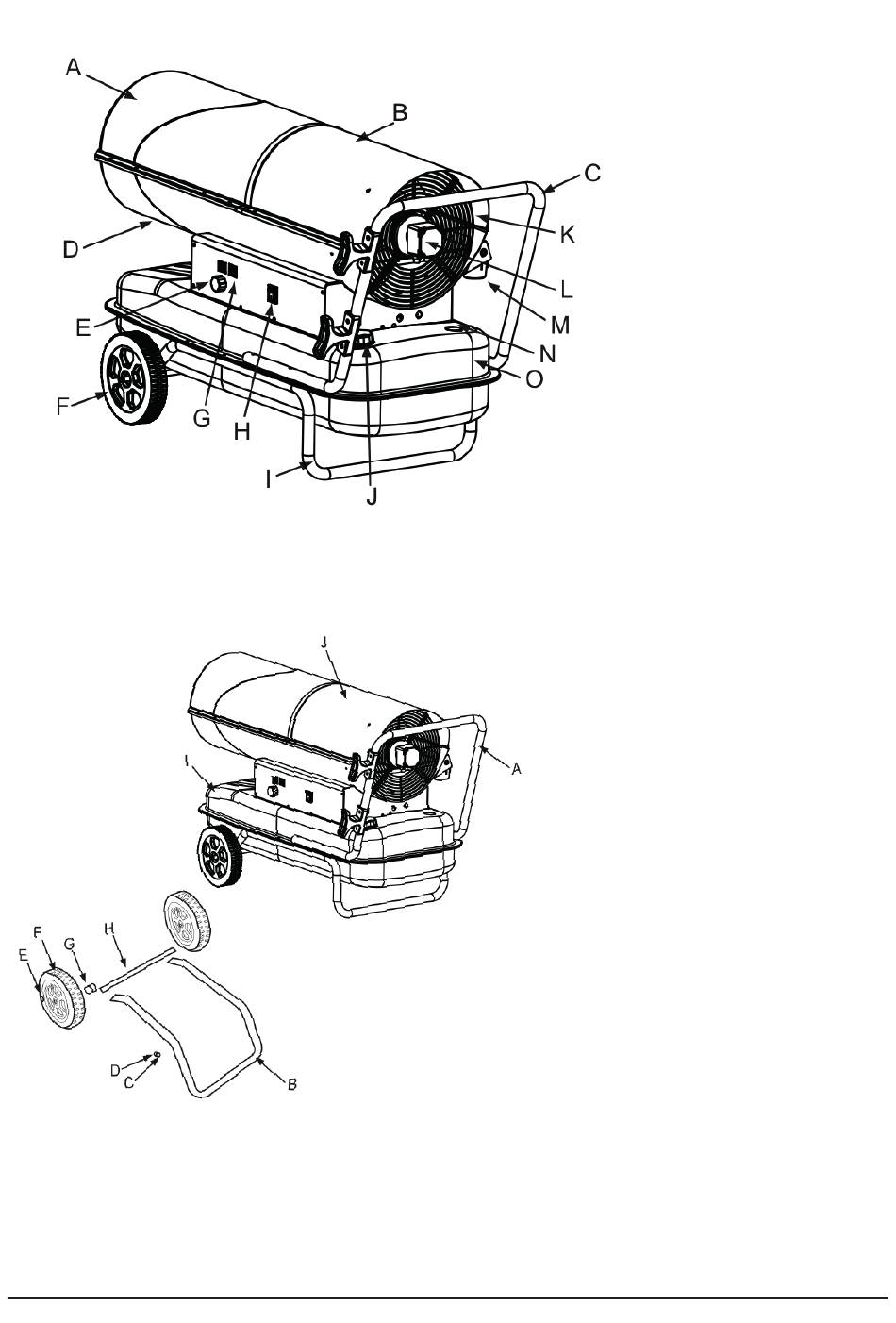

Dieses Gerät wird nahezu betriebsbereit geliefert.
Für die Inbetriebnahme müssen lediglich der Rohrrahmen und die Räder montiert werden:
(A) Luftauslass
(B) Obere Abdeckung
(C) Handgriff hinten
(D) Untere Abdeckung
(E) Temperaturanwahl
(F) Rad
(G) Temperaturanzeige
(H) Hauptschalter
(I) Rohrrahmen unten
(J) Tankdeckel
(K) Lufteinlass
(L) Motor
(M) Treibstofffilter
(N) Tankanzeige
(O) Tank
• Radachse (H) in die entsprechenden
Aufnahmen des unteren Rohrrahmens
(B) führen.
• Scheibe (G) auf die Achsen schieben
und beide Räder (E) auf die Achse (H)
montieren.
• Abdeckkappen (E) aufstecken.
• Das Gerät (I) auf den unteren Rohr-
rahmen legen und die beiliegenden
Schrauben (C) von unten durch die
Rohrrahmen-/Tankmontageöffnungen
führen.
• Den oberen Rohrrahmen (A) auf den
Tank positionieren und die Rohrrahmen
mit den beiliegenden Muttern befesti-
gen.
• Abschließend den festen Sitz aller
Schrauben
und
prüfen.
