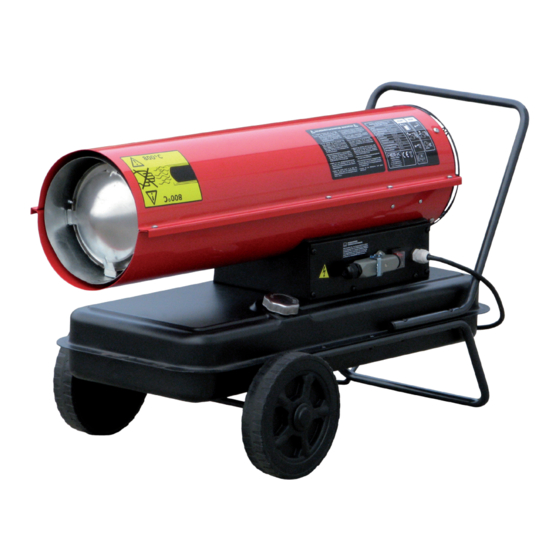

Mobiler Öl-Direktheizer 30kW
Heizleistung 30 kW / 25.800 kcal, Versorgung 230V
Benutzer- und Wartungshandbuch
HEATER039
HO-30-230-T
DE C1006 Stand Aug-2010
Modell:
Heizleistung:
Luftdurchsatz:
Tankkapazität:
Abmessungen:
Gewicht:
HO-30-230-T
30 kW
735 m³/h
24 Liter
940 x 465 x 530 mm
20 kg

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Rotek HO-30-230-T

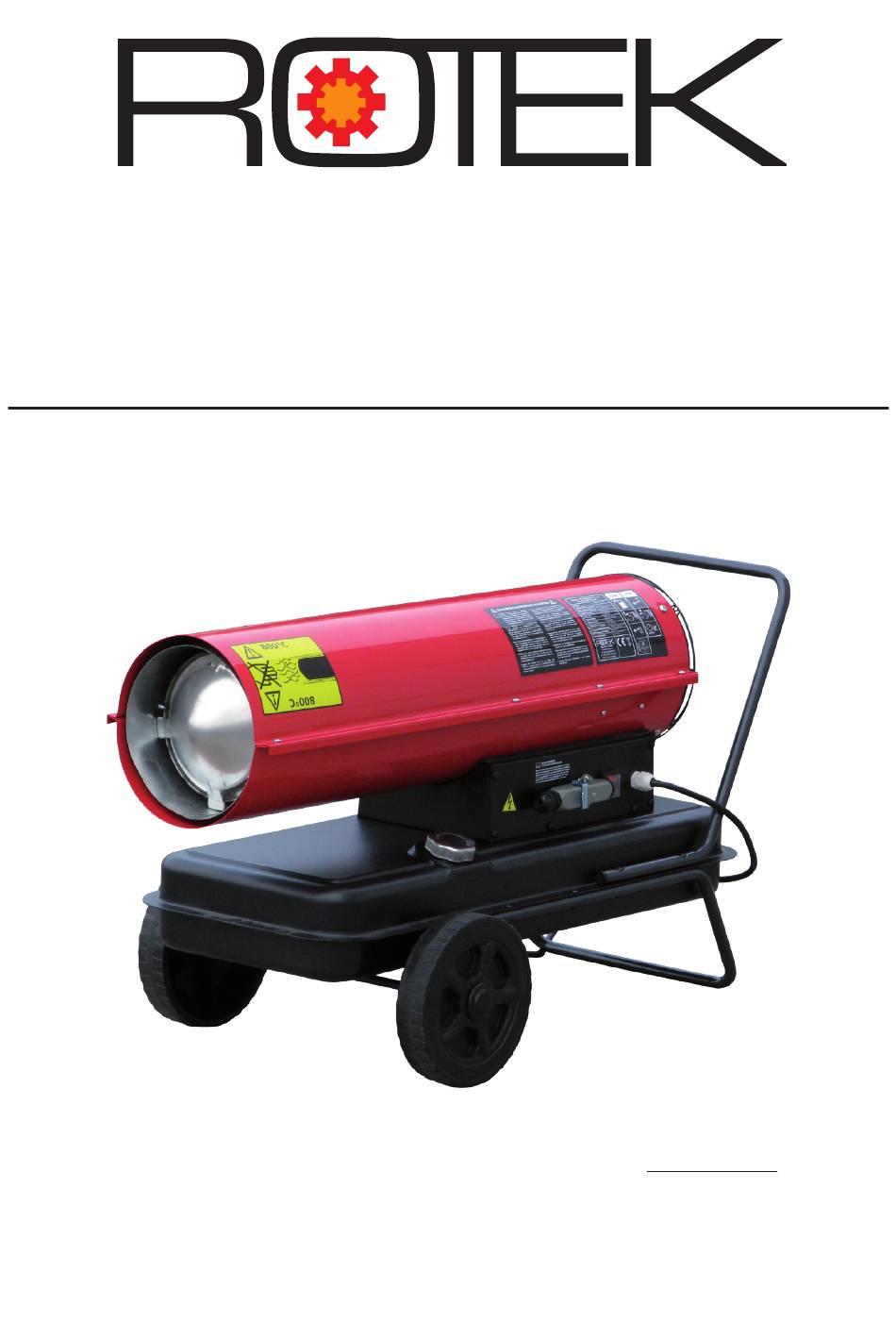

  • Seite 1 Mobiler Öl-Direktheizer 30kW HO-30-230-T Heizleistung 30 kW / 25.800 kcal, Versorgung 230V Benutzer- und Wartungshandbuch DE C1006 Stand Aug-2010 Modell: HO-30-230-T Heizleistung: 30 kW Luftdurchsatz: 735 m³/h Tankkapazität: 24 Liter HEATER039 Abmessungen: 940 x 465 x 530 mm Gewicht: 20 kg...
  • Seite 2: Sicherheitshinweis

    Vorwort Sehr geehrter Kunde, bitte nehmen Sie sich die Zeit dieses Handbuch vollständig und aufmerksam durchzulesen. Es ist wichtig, dass Sie sich vor der Inbetriebnahme mit den Bedienungselementen sowie mit dem sicheren Umgang Ihres Gerätes vertraut machen. Dieses Handbuch sollte immer in der Nähe des Gerätes aufbewahrt werden, um im Zwei- felsfall als Nachschlagewerk zu dienen und sollte gegebenenfalls auch etwaigen Nachbesit- zern ausgehändigt werden.
  • Seite 3 Inhaltsverzeichnis 1. Sicherheitshinweise 1.1. Aufstellung 1.2. Risiken durch Kraftstoff 1.3. Risiken durch Strom 1.4. Risiken durch rotierende Teile 1.5. Risiken durch hohe Temperaturen 1.6. Verwendung 1.7. Wartung 2. Spezifikation 2.1. Technische Daten 2.2. Geräteabbildungen 2.3. Endmontage 3. Verwendung 3.1. Treibstoff auffüllen 3.2.
  • Seite 4: Sicherheitshinweise

    1. Sicherheitshinweise Dieses Gerät hat gefährliche (spannungsführende, heiße und rotierende) Teile. Da- her kann es bei Nichtbeachtung, der in diesem Handbuch angeführten Anweisungen, zu schweren Personen- oder Sachschäden kommen. Die Anweisungen in diesem Handbuch müssen ggf. durch die jeweils gültigen gesetzlichen Vorschriften und technische Normen ergänzt werden.
  • Seite 5: Risiken Durch Strom

    • Sollte der Treibstoff auf Haut oder Kleidung verschüttet werden. Sofort mit Wasser und Seife waschen und Kleidung wechseln. • Halten Sie den Boden am Standort des Gerätes stets sauber - verschütteter Treibstoff muss sofort entfernt werden. 1.3. Risiken durch Strom •...
  • Seite 6: Spezifikation

    2. Spezifikation 2.1. Technische Daten Modell HO-30-230-T Kennzeichen Type Mobiler Öl-Direktheizer Versorgung Elektrisch/Treibstoff Netto Wärmeleistung 30 kW Max. Wärmeleistung 25.800 kcal/h Grunddaten Luftdurchsatz 735 m³/h Luftdruck 0,95 bar Treibstoffart Heizöl, Diesel Tankvolumen 24 Liter Treibstoff Treibstoffverbrauch 3,07 l/h Kontinuierlicher Betrieb ~ 8 Stunden mit einer Tankfüllung...
  • Seite 7: Geräteabbildungen

    2.2. Geräteabbildungen (A) Luftauslass (B) Obere Abdeckung (C) Rohrrahmen oben (D) Lufteinlass Lüftermotor Tank (G) Rohrrahmen unten (H) Stromstecker Hauptschalter Start-Taster (K) Blindstecker (M) Tankdeckel (N) Untere Abdeckung 2.3. Endmontage Dieses Gerät wird nahezu betriebsbereit geliefert. Für die Inbetriebnahme müssen lediglich der Rohrrahmen und die Räder montiert werden.
  • Seite 8: Verwendung

    3. Verwendung 3.1. Treibstoff auffüllen Die Verwendung von anderen Kraftstoffen als unter Spezifikation angeführt ist strengstens verboten (auch Bio Kraftstoffe)! Das Gerät darf keinesfalls mit Benzin betrieben werden! Das Gerät beim Tankvorgang zwingend abstellen. Lassen Sie vor dem Tanken das Gerät mindestens 5 Minuten abkühlen und ziehen Sie den Netzstecker.
  • Seite 9 3.4. Inbetriebnahme (ohne optionaler Thermostatsteuerung) • Prüfen Sie ob im Tank (H) ausreichend Treibstoff vorhanden ist.  • Stecken Sie das Stromkabel an eine geeignete Steckdose  • Schalten Sie den Hauptschalter ein (auf „I“) Der Lüftermotor (D) beginnt zu arbeiten und die Elektrode (B) zündet für 10 Sekunden. Der Lüfter (C) bläst Luft einerseits in die Brennkammer (A) und andererseits über einen Luftschlauch (J) in die Düse (M).
  • Seite 10: Geräteabbildung Thermostat

    3.5. Verwendung mit externer Thermostatsteuerung Optional kann dieser Ölheizer mit einer externen Thermostatsteuerung ausgestattet wer- den (nicht im Lieferumfang enthalten - Typen Nr. HO-T230A). 3.5.1. Installation • Schalten Sie den Hauptschalter des Gerätes aus, ziehen Sie den Netzstecker und las- sen Sie das Gerät auf Umgebungstemperatur abkühlen.
  • Seite 11: Bedienung Mittels Thermostat

    3.5.3. Bedienung mittels Thermostat • Stellen Sie vor der Verwendung sicher, dass der Thermostat gem. 3.5.1. ordnungsge- mäß installiert wurde. • Schalten Sie den Hauptschalter des Ölheizers ein. • Betätigen Sie anschließend den Hauptschalter des Thermostats (F) - nach rechts schieben.
  • Seite 12: Wartung Und Fehlersuche

    4. Wartung und Fehlersuche Um den ordnungsgemäßen Betrieb des Gerätes zu gewährleisten, reinigen Sie das Gerät regelmäßig wie unten beschrieben. Sollte ein Defekt auftreten, wenden Sie sich bitte an ihren Händler oder einen Fachbetrieb. Versuchen Sie keinesfalls das Gerät selbst zu repa- rieren.
  • Seite 13: Treibstoffdruck Einstellen

    4.2.2. Brenneraufbau Um den Brenner, die Düse und die Elektroden zu reinigen/warten gehen Sie wie folgt vor: • Entfernen Sie die obere Abdeckung • Kontrollieren Sie den Schlauch der Luftzu- führung des Brenners (B) sowie der Treib- stoffzuführung (C) auf Abnützungserschei- nungen.
  • Seite 14 4.2.4. Treibstoffpumpe warten • Entfernen Sie die obere Abdeckung • Demontieren Sie das Lufteinlassgitter (E) • Demontieren Sie Abdeckplatte (D) • Reinigen Sie Luftfilter1 (C) und Luftfilter2 (F) mit Pressluft. • Bei mangelndem Treibstoffdruck kann ein Grund dafür sein, dass die Flügelblätter der Pumpe dejustiert sind.
  • Seite 15 4.2.7. Wartungshinweise Wenn Sie Wartungsarbeiten über einen Fachbetrieb durchführen, so lassen Sie sich die durchgeführten Arbeiten bitte bestätigen. Folgeschäden die durch unsachgemäße oder unterlassene Wartung als Folgeschäden auftreten fallen nicht unter die Garantie. Die Behebung von Störungen die durch den Benutzer behoben werden können, fällt eben- falls nicht in die Garantie sondern in den normalen Wartungsbetrieb dieser Maschine.
  • Seite 16 4.4. Teileverzeichnis 40-1 40-3 40-2 40-5 40-4 40-9 40-8 40-6 40-7 43 28 2-15 2-14 2-5 2-6 2-13 2-11 2-10 2-12 13 14...
  • Seite 17 Beschreibung Beschreibung Abdeckung oben Klemmverschraubung Motor mit Luftpumpe Hauptschalter Elektromotor Thermostatbuchse Pumpenkörper Blindstecker Rotor Sicherheitsthermostat Flügelblätter Tankdeckel Fitting Druckleitung Haltewinkel Pumpenabdeckung Motorkondensator 2. Luftfilter (Ausgang) Zündtransformator Druckbegrenzer Zündkabel Stahlkugel Schraube 2-10 Feder Klemmverschraubung 2-11 Verbindungsstange Treibstoffleitung 2-12 Druckstellschraube Luftdruckleitung 2-13 Abdeckung Stellschraube Halterung Photozelle 2-14 1.
  • Seite 18: Mögliche Fehler Und Lösungen

    4.5. Mögliche Fehler und Lösungen Fehler Grund Lösung Spannungsversorgung (Sicherungen) kontrollieren Falsche/fehlende Stecker und Netzkabel Stromversorgung kontrollieren Funktion des Hauptschal- ters kontrollieren Hauptschalter aus-/ein- Stromausfall schalten und neu starten Blindstecker abziehen, Kontakte prüfen und neu Blindstecker nicht ange- anstecken. Sollte Stecker bracht oder defekt Gerät hat keine Funktion keinen Kontakt haben,...
  • Seite 19 Fehler Grund Lösung Tank auffüllen, Startvor- Tank leer gang mehrmals wieder- holen Tank prüfen - drainen und Kondenswasser oder reinigen. Fremdkörper im Tank siehe 4.2.1. Nur Diesel oder Heizöl Falscher Treibstoff verwenden Entlüftungsbohrung in Tankkappe reinigen (Un- Brenner erhält kein oder terdruck im Tank) nicht ausreichend Treib- Treibstoffleitung samt Fil-...
  • Seite 20 4.5.1. Flamme erlischt mit Rauchbildung - „Gerät spuckt“ Sollte die Flamme unter Rauchentwicklung erlöschen bzw. keine gleichmäßige Verbren- nung stattfinden (das Gerät „spuckt“) liegt der Fehler an der Treibstoffzufuhr. Überprüfen Sie zuerst folgende Punkte: • Treibstoffstand im Tank prüfen: Der Tank muss ausreichend voll sein und es darf sich kein Kondenswasser im Tank gebildet haben (weisser Rauch zeigt an, dass sich Kondenswasser im Tank befindet - in diesem Fall tank drainen - siehe 4.2.1.).
  • Seite 21: Garantiebedingungen

    5. Sonstiges 5.1. Garantiebedingungen Die Garantiedauer dieses Gerätes beträgt 12 Monate ab Zustellung zum Endverbraucher, längstens jedoch 14 Monate nach dem Lieferdatum. Unter dem Lieferdatum ist jenes Da- tum zu verstehen welche bei der Auslieferung auf dem jeweiligen Transportschein (Lie- ferschein oder Rechnung) angeführt ist.
  • Seite 22: Entsorgung Nach Der Benutzungszeit

    5.2. Entsorgung nach der Benutzungszeit Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol, welches links abgebildet ist, weist darauf hin. Die Werkstoffe sind gemäß...
  • Seite 23: Konformitätserklärung

    5.3. Konformitätserklärung Wir, die Rotek Handels GmbH Handelsstrasse 4 2201 Hagenbrunn, Österreich erklären hiermit, dass dieser Ölheizer in der von uns in Verkehr gebrachten Aus- führung den einschlägigen, grundlegenden Anforderungen entspricht, welche in folgenden EG Richtlinien und deren Änderungen festgelegt sind:...
  • Seite 24 Bei Fragen oder Anregungen wenden Sie sich bitte an : Rotek Handels GmbH Handelsstr. 4, A-2201 Hagenbrunn Tel : +43-2246-20791 Fax : +43-2246-20791-50 e-mail: office@rotek.at http://www.rotek.at © Rotek Handels GmbH 2010...
