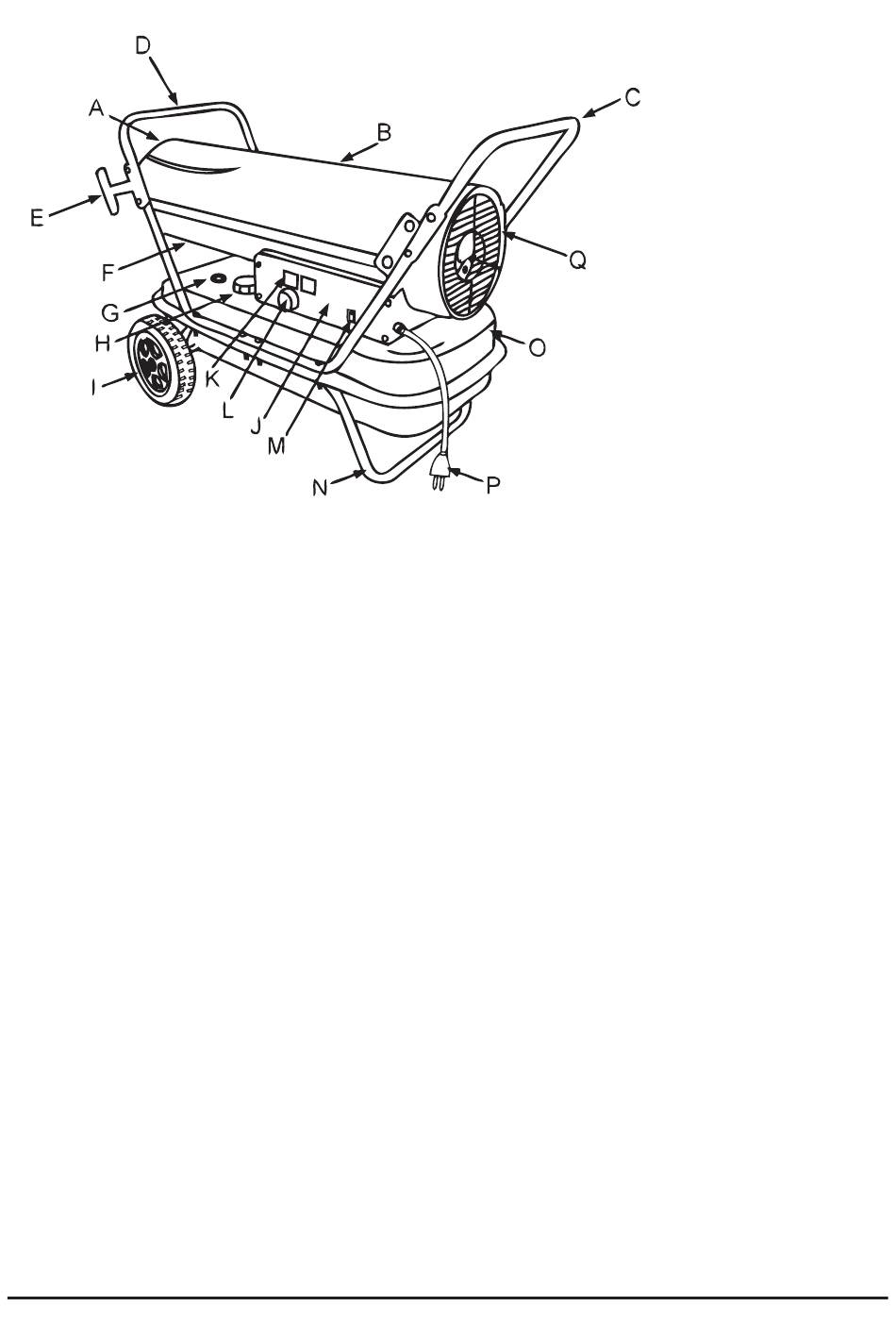

2.2. Geräteabbildungen

Dieses Gerät wird nahezu betriebsbereit geliefert.

Für die Inbetriebnahme müssen lediglich der Rohrrahmen und die Räder montiert werden:

• Die Radachse in die entsprechenden Aufnahmen des unteren Rohrrahmens führen.

• Beide Räder auf die Achse schieben und mit den Klemmscheiben fixieren.

• Die Abdeckkappen auf die Klemmscheiben drücken.

• Das Gerät auf den unteren Rohrrahmen legen und die beiliegenden Schrauben von unten durch

die Rohrrahmen-/Tankmontageöffnungen führen.

• Den oberen Rohrrahmen auf den Tank führen und die Rohrrahmen mit den beiliegenden Muttern

befestigen.

• Abschließend den festen Sitz aller Schrauben und Klemmverschlüsse prüfen.

(A) Luftauslass

(B) Obere Abdeckung

(D) Handgriff vorne

(E) Netzkabelhalter

(F) Untere Abdeckung

(G) Tankanzeige

(H) Tankdeckel

(I) Rad

(J) Bedienpanel

(K) Temperaturanzeige

(L) Temperaturanwahl

(M) Hauptschalter

(N) Rohrrahmen unten

(O) Tank

(P) Netzkabel

(Q) Lufteinlass (Motor)
