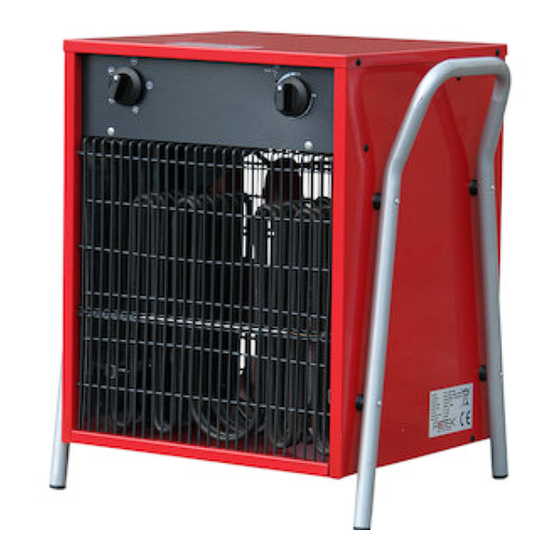

Elektrischer Heizlüfter
HF-15-400-MD
15kW Heizleistung / 400V
mit Delayfunktion
Benutzerhandbuch
DE V1.0 Stand 07-2007
Modell:
für Nennspannung:
Max. Heizleistung:
Stromaufnahme: 21,8A
Abmessungen
Brutto (BxTxH):
Netto (BxTxH):
Gewicht:
HF-15-400-MD
400 Volt / 50 Hz
15 kW
430x400x580 mm
400x345x530 mm
15,80 kg / 14,40 kg
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Rotek HF-15-400-MD
Inhaltszusammenfassung für Rotek HF-15-400-MD
- Seite 1 Elektrischer Heizlüfter HF-15-400-MD 15kW Heizleistung / 400V mit Delayfunktion Benutzerhandbuch DE V1.0 Stand 07-2007 Modell: HF-15-400-MD für Nennspannung: 400 Volt / 50 Hz Max. Heizleistung: 15 kW Stromaufnahme: 21,8A Abmessungen Brutto (BxTxH): 430x400x580 mm Netto (BxTxH): 400x345x530 mm Gewicht: 15,80 kg / 14,40 kg...
- Seite 2 Sicherheitsmerkmal und verlängert die Lebensdauer und erhöht die Betriebssicherheit des Gerätes. Technische Daten Type Dreiphasiger elektrischer Heizlüfter mit Delayfunktion Modell HF-15-400-MD für Nennspannung 400 Volt / 50 Hz / 3-Phasig Anschlussstecker 400 V CEE Stecker 32A (Anschlusskabel nicht im Lieferumfang enthalten)
- Seite 3 ! SICHERHEITSHINWEISE ! ● Falsche Bedienung und unsachgemäße Behandlung können zu Störungen am Gerät und zu Verletzungen des Benutzers führen! ● Das Gerät darf nur für den vorgesehenen Zweck benutzt werden. Bei nicht bestimmungs- gemäßem Gebrauch oder falscher Handhabung kann keine Haftung für evtl. auftretende Schäden übernommen werden. ● Heizlüfter nie abdecken oder Luftstrom blockieren! ● Gerät nicht an Orten verwenden, wo durch die Luftzirkulation Teile angesaugt werden könnten! ● Gerät nicht an Orten verwenden, welche den Lufteinlass verschließen könnten (z.B. durch einen Vorhang).
-
Seite 4: Anschluss An Das Stromnetz
Anschluss an das Stromnetz Dieses Gerät ist mit einem CEE 32A 400V Stecker auf dem Gerät ausgestattet. Das Verbindungskabel ist nicht im Lieferumfang enthalten. Sie benötigen ein Verbindungskabel das folgende Eigenschaften besitzt: 5 polige CEE 32A 400V Buchse, Schutzart IP44 oder höher, VDE geprüft ... -
Seite 5: Verwendung
Verwendung Reset-Taster Thermostat Hauptschalter Gerätetemperatursensor Standfuss Raumtemperatursensor Netzsteckeranschluss Nut für Netzbuchsenabdeckung Hauptschalter: Der Schalter kann 360° im Kreis und wahlweise im oder gegen den Uhrzeigersinn geschaltet werden. 15kW Heizleistung 10kW Heizleistung Ausgeschaltet 5kW Heizleistung Gebläse (nur der Ventilator ist eingeschaltet) Thermostat: Drehknopf mit einstellbarer Zielraumtemperatur über Thermostat von 0 bis +40°C. Reset Taster zum Rücksetzen bei zu hoher Gerätetemperatur. -
Seite 6: Reinigung Und Wartung
Hinweis Erstmalige Inbetriebnahme: Bei der erstmaligen Verwendung kann eine leichte Rauchentwicklung bemerkbar sein. Dies ist normal und durch die Öl-Schutzbeschichtung der Heizstäbe verursacht. Nach kurzem Heizbe- trieb verdampft diese Schutzbeschichtung. Sicherheitsabschaltung durch Thermostat: Das Gerät ist mit einer Sicherheitsabschaltung vor Überhitzung ausgestattet. Sollte das Gerät im Betrieb abschalten - gehen Sie wie folgt vor: ● Suchen Sie den Grund der Überhitzung und beseitigen Sie diesen (verstellte Luft-zufuhr zu geringe Sicherheitsabstände,... - Seite 7 Schaltbild Haupt- schalter Lüfter ...
-
Seite 8: Eg-Konformitätserklärung
Es gelten die Gewährleistungsbedingungen gemäss unserer Allgemeinen Verkaufs- und Geschäftsbedingungen. Die Reparaturen werden über den Händler von dem Sie dieses Produkt bezogen haben abgewickelt. Die Rotek Handels GmbH behält sich vor, Schäden die durch unsachgemäße Handhabung entstanden sind, zu verrechnen. Von der Gewährleistung ausdrücklich ausgeschlossen sind: ● normaler Verschleiss ● Schäden oder Mängel die in Folge von unsachgemässer Behandlung des Gerätes entstanden...
