4.12 S88N® IN Einstellungen (nur für Basic-Plus- und Profiversion)
Der S88N® Anschluss ist ein S88N® kompa3bler Bus. An diesem Anschluss werden die DR4088-OPTO Rückmeldermodule für die Erkennung der Posi3on der Drehscheibe zu
den Gleisanschlüsse angeschlossen. Die hier programmierten Rückmeldeadressen werden nur intern vom DR5052 verwendet und werden nicht an die Zentrale gemeldet,
somit belegen diese Rückmelder auch keine Rückmelder im Rückmeldebereich der eigentlichen Zentrale.

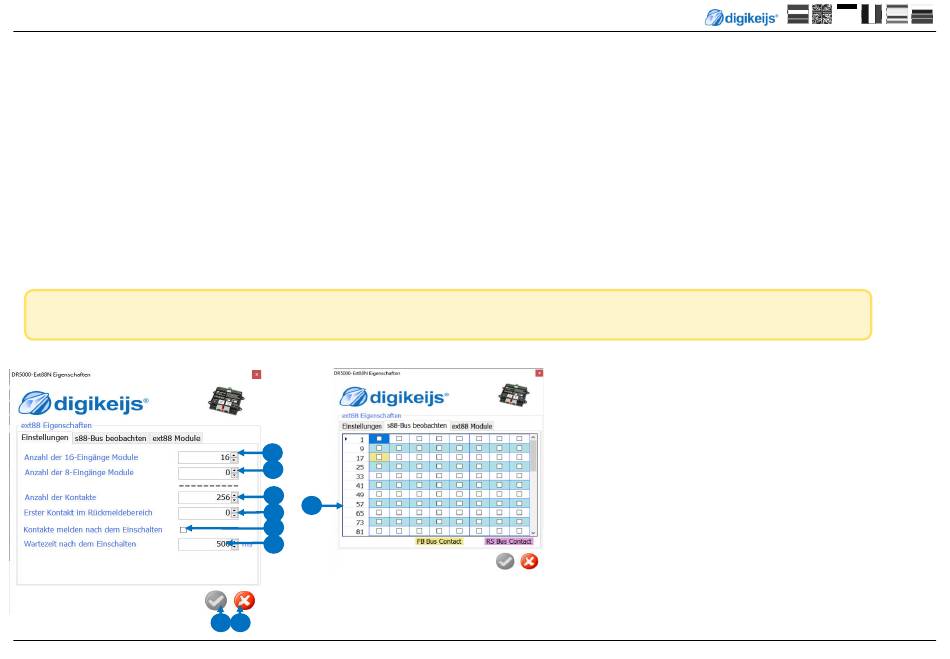

1) Anzahl der angeschlossenen S88N®-Rückmeldemodule mit 16 Eingängen. (Keine Eingabe erforderlich)
2) Anzahl der angeschlossenen S88N®-Rückmeldemodule mit 8 Eingängen. (Keine Eingabe erforderlich)
3) Gesamtzahl der angeschlossenen Rückmeldekontakte.
4) Erster Rückmeldekontakt des 1. angeschlossenen s88®-Moduls. (Keine Eingabe erforderlich)
5) Beim Einschalten des Gleisausganges (grüne Taste) werden alle Eingänge gemeldet.
6) Wartezeit nach dem einschalten bevor die Kontakte gemeldet werden.
7) Vollständige Übersicht aller angeschlossenen S88N®-Kontakte.
8) Aktuelle Einstellungen übernehmen
9) Abbrechen
Hinweis: Normalerweise sind hier keine Einstellung vorzunehmen da die Adressen der Posi3onsrückmeldung automa3sch vergeben werden so-
bald die Plus oder die Profi ausgewählt wird.
