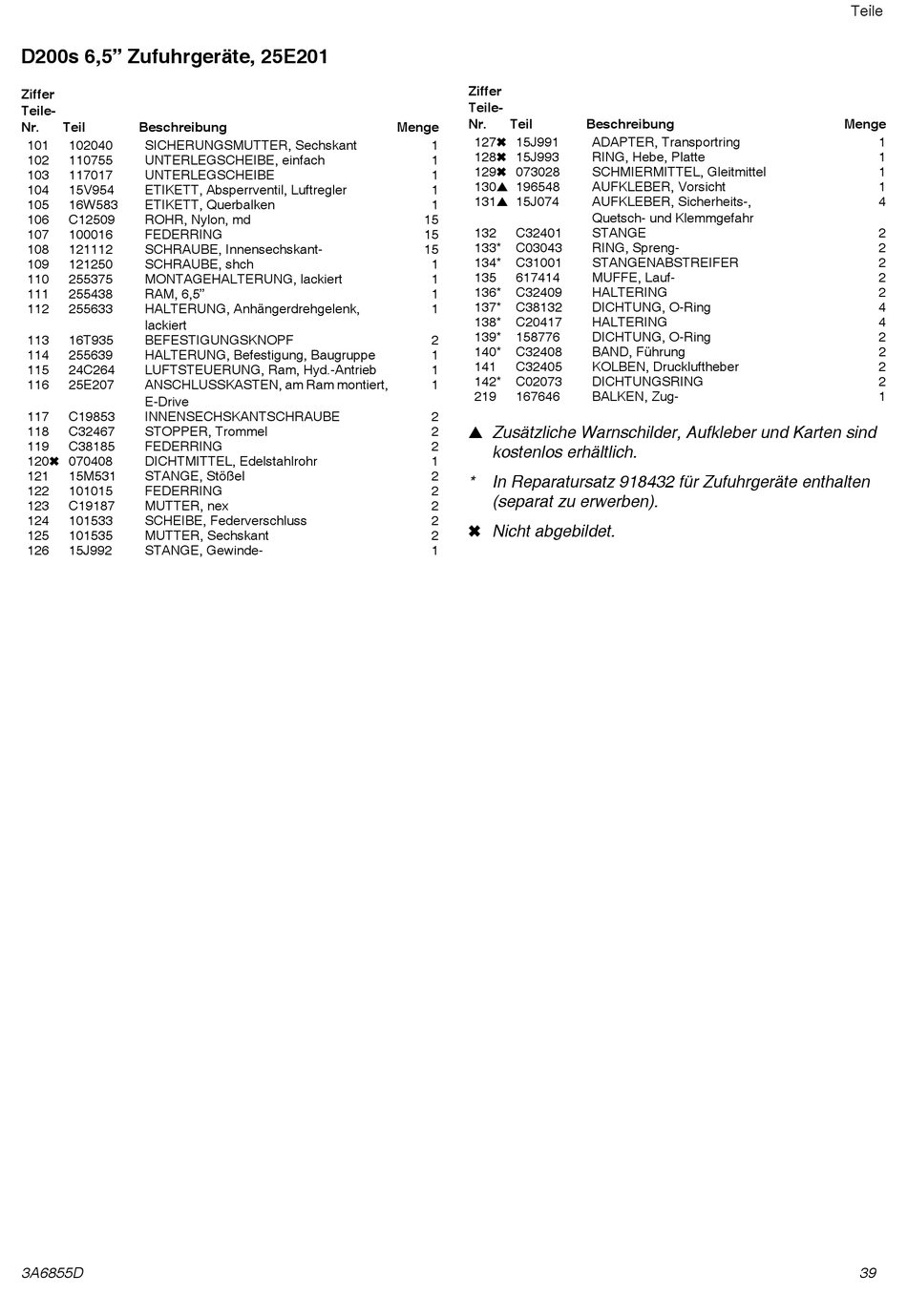

Graco E-Flo SP Installationsanleitung Seite 39

D200s 6,5" Zufuhrgeräte, 25E201
Ziffer
Teile-
Nr. Teil Beschreibung
101 102040 SICHERUNGSMUTTER, Sechskant
102 110755 UNTERLEGSCHEIBE, einfach
103 117017 UNTERLEGSCHEIBE
104 15V954 ETIKETT, Absperrventil, Luftregler
105 16W583 ETIKETT, Querbalken
106 C12509 ROHR, Nylon, md
107 100016 FEDERRING
108 121112 SCHRAUBE, Innensechskant-
109 121250 SCHRAUBE, shch
110 255375 MONTAGEHALTERUNG, lackiert
111 255438 RAM, 6,5"
112 255633 HALTERUNG, Anhängerdrehgelenk,
lackiert
113 16T935 BEFESTIGUNGSKNOPF
114 255639 HALTERUNG, Befestigung, Baugruppe
115 24C264 LUFTSTEUERUNG, Ram, Hyd.-Antrieb
116 25E207 ANSCHLUSSKASTEN, am Ram montiert,
E-Drive
117 C19853 INNENSECHSKANTSCHRAUBE
118 C32467 STOPPER, Trommel
119 C38185 FEDERRING
120 070408 DICHTMITTEL, Edelstahlrohr
121 15M531 STANGE, Stößel
122 101015 FEDERRING
123 C19187 MUTTER, nex
124 101533 SCHEIBE, Federverschluss
125 101535 MUTTER, Sechskant
126 15J992 STANGE, Gewinde-
3A6855D
Ziffer
Teile-
Nr. Teil
Menge
127 15J991
1
128 15J993
1
129 073028
1
130 196548
1
131 15J074
1
15
132 C32401
15
133* C03043
15
134* C31001
1
135 617414
1
136* C32409
1
137* C38132
1
138* C20417
139* 158776
2
140* C32408
1
141 C32405
1
142* C02073
1
219 167646
2
 Zusätzliche Warnschilder, Aufkleber und Karten sind
2
2
kostenlos erhältlich.
1
2
* In Reparatursatz 918432 für Zufuhrgeräte enthalten
2
(separat zu erwerben).
2
2
 Nicht abgebildet.
2
1
Beschreibung
ADAPTER, Transportring
RING, Hebe, Platte
SCHMIERMITTEL, Gleitmittel
AUFKLEBER, Vorsicht
AUFKLEBER, Sicherheits-,
Quetsch- und Klemmgefahr
STANGE
RING, Spreng-
STANGENABSTREIFER
MUFFE, Lauf-
HALTERING
DICHTUNG, O-Ring
HALTERING
DICHTUNG, O-Ring
BAND, Führung
KOLBEN, Druckluftheber
DICHTUNGSRING
BALKEN, Zug-
Teile
Menge
1
1
1
1
4
2
2
2
2
2
4
4
2
2
2
2
1
39
