Installation - Komponenten
®
E-Flo
Elektropumpen
für Dichtmittel und Klebstoffe
Zur Verwendung mit einkomponentigen Dichtungs- und Klebstoffen.
Anwendung nur durch geschultes Personal.
Für den Einsatz in explosionsgefährdeten Umgebungen und Gefahrenzonen nicht geeignet.
Informationen zu den einzelnen Modellen sowie über die jeweils zulässigen Betriebsüberdrücke und Zulassungen
finden Sie auf Seite 3.
Wichtige Sicherheitshinweise
Alle Warnhinweise und Anweisungen in diesem
Handbuch und damit zusammenhängenden
Handbüchern vor Verwendung des Geräts
gründlich lesen. Bewahren Sie alle
Anweisungen auf.
EC100CS3
SP
ED145SS3
3A6868C
DE
ED145CS3
Inhaltsverzeichnis
Verwandte Anleitungen für Graco E-Flo SP
Inhaltszusammenfassung für Graco E-Flo SP
- Seite 1 Installation - Komponenten ® E-Flo Elektropumpen 3A6868C für Dichtmittel und Klebstoffe Zur Verwendung mit einkomponentigen Dichtungs- und Klebstoffen. Anwendung nur durch geschultes Personal. Für den Einsatz in explosionsgefährdeten Umgebungen und Gefahrenzonen nicht geeignet. Informationen zu den einzelnen Modellen sowie über die jeweils zulässigen Betriebsüberdrücke und Zulassungen finden Sie auf Seite 3.
-
Seite 2: Inhaltsverzeichnis
Ablassen des Drucks ......16 E-Flo SP Leistungskurven ....38 Pumpe abschalten und pflegen . -
Seite 3: Modelle
Modelle Modelle Auf dem Kennzeichnungsschild (ID) Ihres HINWEIS: Jede Check-Mate-Pumpe ist verfügbar Pumpensystems an der Seite des elektrischen aus den Pumpenmaterialien CS, CM, SS und SM. Antriebs finden Sie die 8-stellige Teilenummer Die Materialkombinationen der Dura-Flo Pumpen hängt des Pumpensystems. Anhand der folgenden von der Pumpengröße ab. -
Seite 4: Systemdruck
Modelle Systemdruck Aufgrund von Faktoren wie der Ausführung des Dosiersystems, dem zu pumpenden Material und der Durchflussrate erreicht der dynamische Druck nicht den angegebenen Betriebsdruck (Blockierdruck) des Systems. Betriebsdruck (Blockierdruck) Max. Dynamischer (Betriebs-) der Pumpe Druck Unterpumpengröße 6,000 41,4 6,000 41,4 100CS/CM/SS/SM 4,200... -
Seite 5: Warnhinweise
Warnhinweise Warnhinweise Die folgenden Warnhinweise betreffen die Einrichtung, Verwendung, Erdung, Wartung und Reparatur dieses Geräts. Das Symbol mit dem Ausrufezeichen steht bei einem allgemeinen Warnhinweis und die Gefahrensymbole beziehen sich auf Risiken, die während bestimmter Arbeiten auftreten. Wenn diese Symbole in dieser Betriebsanleitung oder auf Warnschildern erscheinen, müssen diese Warnhinweise beachtet werden. - Seite 6 Warnhinweise WARNUNG BRAND- UND EXPLOSIONSGEFAHR Entzündliche Dämpfe im Arbeitsbereich, wie Lösungsmittel- und Lackdämpfe, können explodieren oder sich entzünden. Durch das Gerät fließende Lacke oder Lösungsmittel können statische Funkenbildung verursachen. Zur Vermeidung von Feuer- und Explosionsgefahr: • Das Gerät nur in gut belüfteten Bereichen verwenden. •...
-
Seite 7: Komponentenidentifizierung

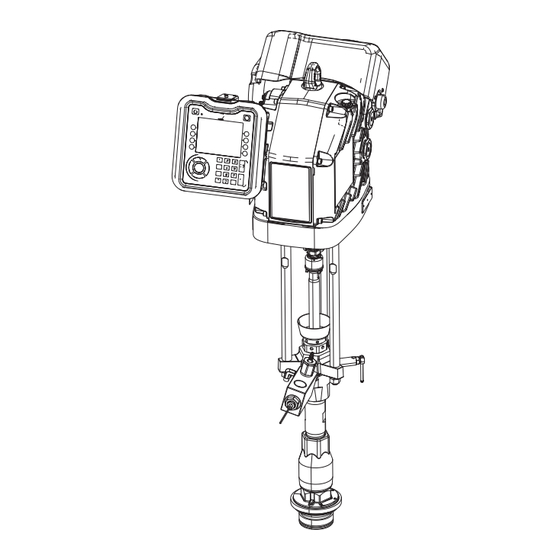

Komponentenidentifizierung Komponentenidentifizierung Elektrische Pumpe mit einer 220 cc Dura-Flo CS Unterpumpe Nur Modell EC100xxx . 1: E-Flo SP Komponenten Zeichenerklärung: Elektrischer Antrieb Ölertasse Unterpumpe Trennschalter Rückschlagventil blockiert Antrieb Ausgangswelle Erweitertes Display-Modul (ADM) Materialschlauchanschluss Transportring Druckgeber-Sensor Spannungsanschlusskasten Druckentlastungsventil Pumpenentlüftungsventil 3A6868C... -
