Wartung der Platte

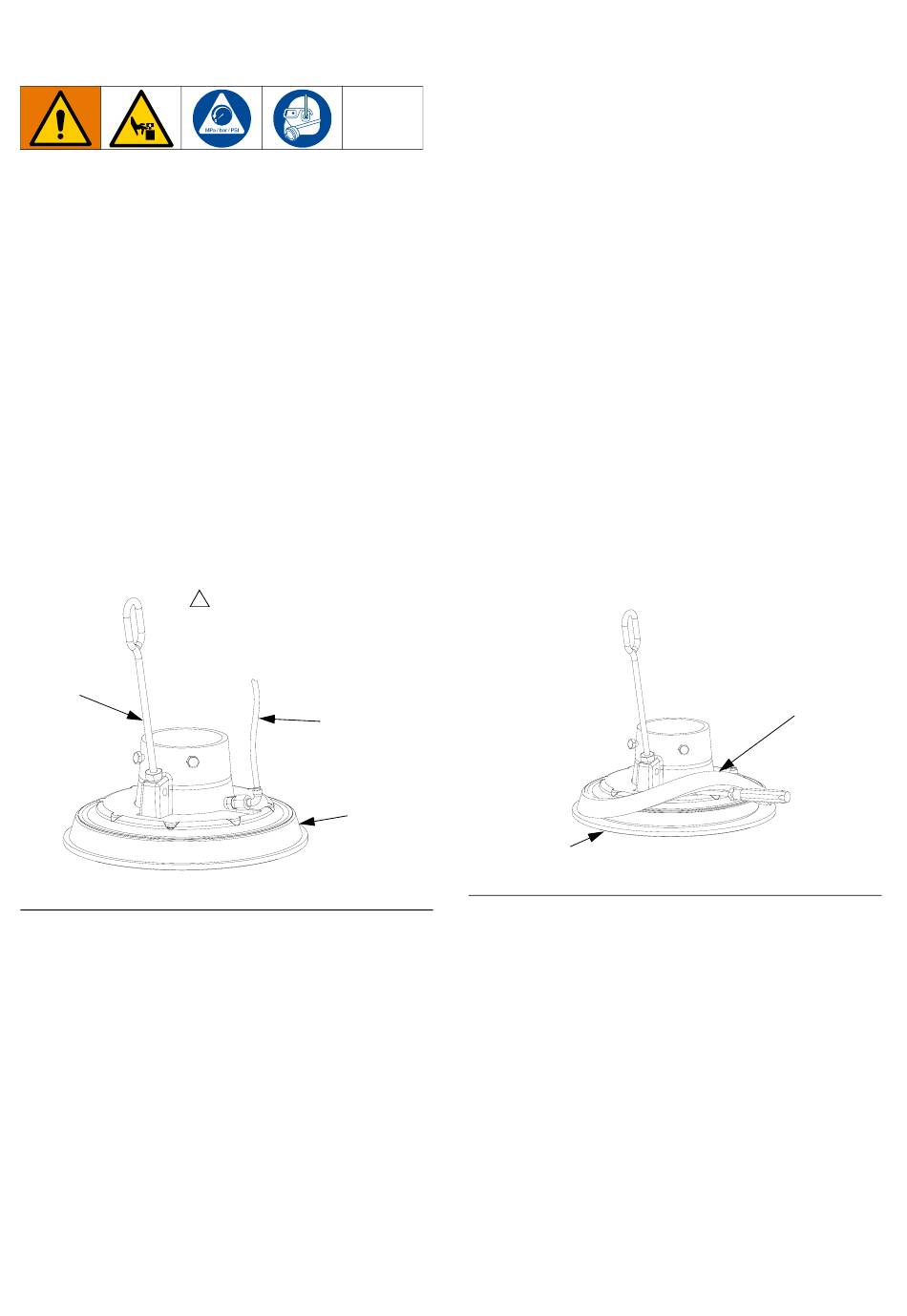

SieheA . 15. Wenn sich die Platte beim Hochheben
BB
der Pumpe nicht leicht aus dem Behälter ausfahren lässt,
kann der Luftunterstützungsschlauch (F) oder das
Rückschlagventil verstopft sein. Ein verstopftes Ventil
verhindert, dass Luft zur Unterseite der Platte gelangt
und das Entnehmen der Platte aus dem Eimer erleichtert.
1. Ablassen des Drucks auf Seite 22 durchführen.
2. Demontieren Sie unter Zuhilfenahme
der Teiledarstellung auf Seite 49 das
Luftunterstützungsventil wie gezeigt.
3. Luftunterstützungsschlauch (A) in der Platte reinigen.
Alle Teile des Ventils reinigen und wieder
zusammenbauen.
4. Entlüftungsstab (EF) aus der Platte entfernen.
Entlüftungsstab durch Entlüftungsablassöffnungen
stecken, um Materialablagerungen zu beseitigen.
EF
A . 15
BB
3A6855D
1
Wenn das Folgeplattenmodell
255745 mit konisch zulaufenden
Eimern verwendet wird, muss
das Distanzstück (EC) entfernt
werden.
AT
EC
r_255468_313527_33a
Einstellen der Distanzstücke
Konische und zylindrische Eimer
Die Folgeplatte ist zur Verwendung mit zylindrischen
Eimern der Größen 20 Liter (5 Gallonen), 30 Liter
(8 Gallonen) und 60 Liter (16 Gallonen) vorgesehen.
Nur Folgeplatten mit einem Abstreifer können ohne
großen Aufwand zur Verwendung von konischen
Eimern verändert werden.
Verwenden der Platte mit konischen Eimern
1. Ablassen des Drucks auf Seite 22 durchführen.
2. Distanzstück (EG) mit einem Schraubendreher
aushebeln. Dabei an der Unterseite beginnen.
Distanzstück an einer Seite nach oben hebeln,
bis es sich vollständig über dem Flansch der
Folgeplatte befindet. SieheA
3. Distanzstück (EC) von Hand anwinkeln, und es von
der Folgeplatte entfernen, indem es nach unten über
den Flansch und die unteren Abstreifer (EB) gezogen
wird. Siehe A . 17.
BB
4. Distanzstück (EC) aufbewahren, da es für andere
Anwendungen benötigt wird.
EB
A . 16
BB
Wartung
. 16.
BB
EC
r_255468_313527_30a
