Komponentenidentifizierung

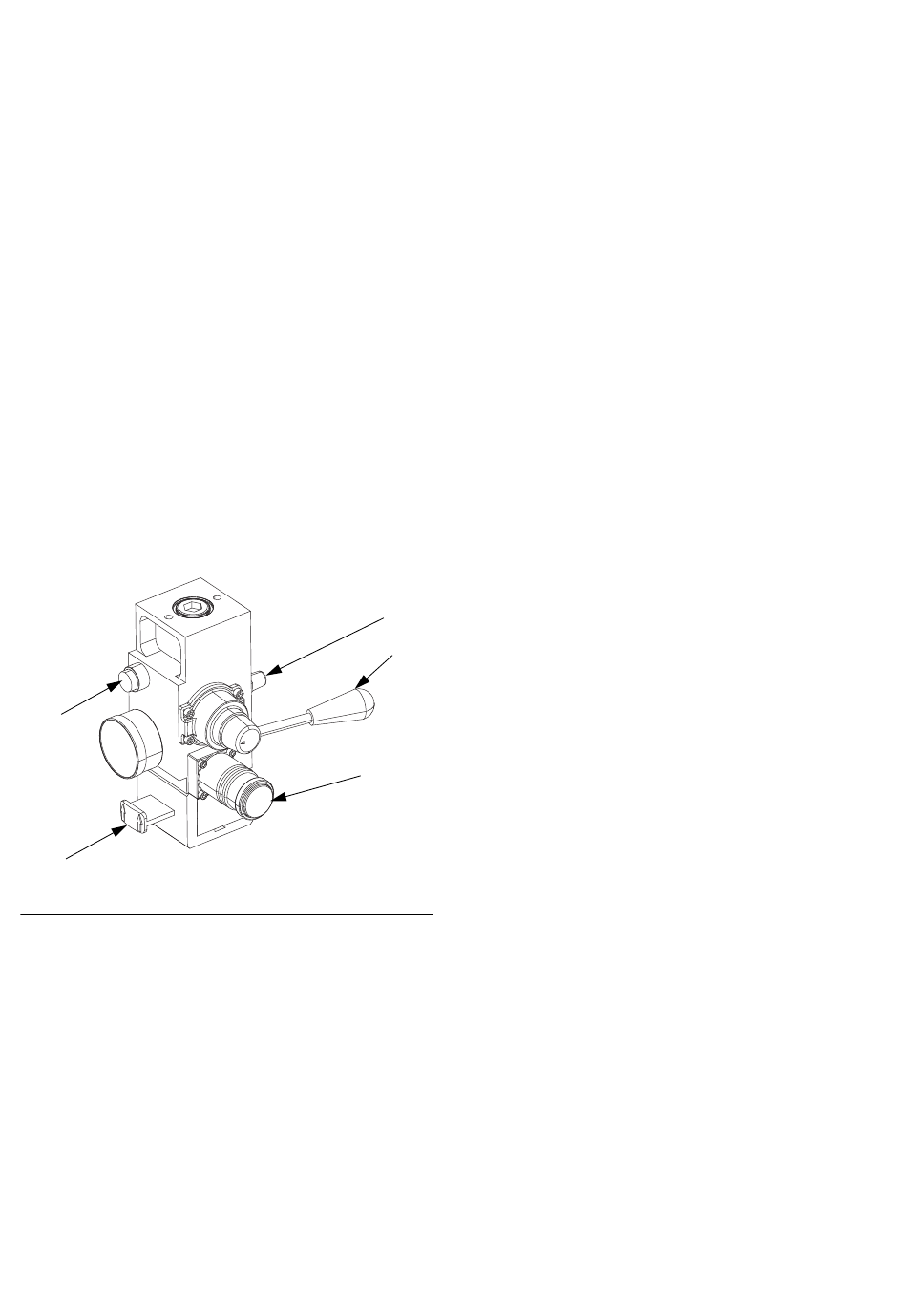

Integriertes Luftreglermodul

Modelle D200, D200s und D60
Zu den integrierten Luftreglern gehören:
• Hauptluft-Schieber-Ventil (AA): Zum Ein- und
Ausschalten der Luftversorgung des gesamten
Systems. Wenn das Ventil geschlossen ist, lässt
es den Druck in Strömungsrichtung ab.
• Ram-Luftregler (AB): Steuert Über-, Unter- und
Ausblasdruck.
• Ram-Steuerventil (AC): Steuert die Ram-Richtung.
• Abgasöffnung mit Schalldämpfer AD)
• Ausblaseknopf (AE): Schaltet die Druckluft ein
und aus, um die Platte aus einem leeren Behälter
herauszudrücken.
AE
AA
A . 2. Integriertes Luftreglermodul
BB
12
Integriertes
Druckluftleitungszubehör
Siehe A
BB
• Druckluftablassventil (U)
• Luftleitungsfilter (V): Entfernt Feuchtigkeit und
Schmutz aus der Druckluft.
• Zweiter Lufthahn (W) (erforderlich): Zum Isolieren
der an der Luftleitung montierten Zubehörteile für
Servicearbeiten. Es muss allen anderen Zubehörteilen
der Luftleitung vorgeschaltet werden.
• Entlüftungsventil (erforderlich) (nicht sichtbar):
Senkt automatisch zu hohen Druck.
AD
AC
AB
. 1.
