Betrieb
®
E-Flo
mit Unterpumpen mit versiegelten
oder offenen Ölertassen
Kolbenpumpen für Farbzirkulationsanwendungen mit hohem Volumen
Anwendung nur durch geschultes Personal.
Wichtige Sicherheitshinweise
Lesen Sie alle Warnhinweise und Anweisungen in
dieser Anleitung. Bewahren Sie diese Anleitungen
sorgfältig auf.
Informationen zu den einzelnen Modellen und den jeweiligen zulässigen Betriebsüberdrücken finden Sie auf den Seite 3.
Die Zulassungen finden Sie auf Seite 4.

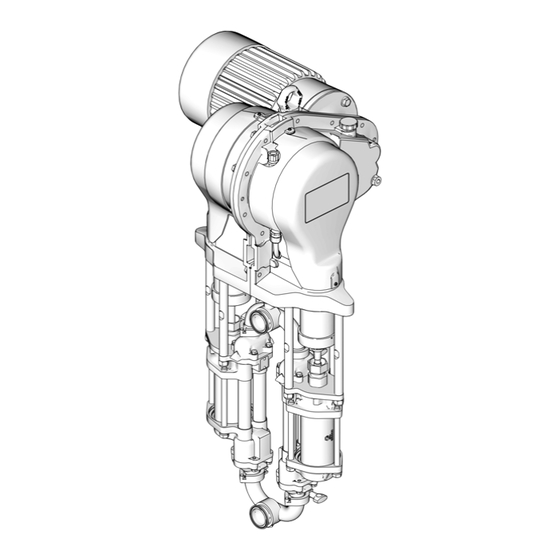

4-Kugel-Pumpen
ti27597a
E-FloPumpe 4000
abgebildet
3A4334B
DE
ti27591a

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Graco E-Flo 4000

Inhaltszusammenfassung für Graco E-Flo 4000

  • Seite 1 Betrieb ® E-Flo 4-Kugel-Pumpen mit Unterpumpen mit versiegelten 3A4334B oder offenen Ölertassen Kolbenpumpen für Farbzirkulationsanwendungen mit hohem Volumen Anwendung nur durch geschultes Personal. Wichtige Sicherheitshinweise Lesen Sie alle Warnhinweise und Anweisungen in dieser Anleitung. Bewahren Sie diese Anleitungen sorgfältig auf. Informationen zu den einzelnen Modellen und den jeweiligen zulässigen Betriebsüberdrücken finden Sie auf den Seite 3.

  • Seite 2: Inhaltsverzeichnis

    Spülen vor der Inbetriebnahme ... . . 11 Graco Standardgarantie ....18 Informationen über Graco .

  • Seite 3: Modelle

    Modelle Modelle E-Flo 4-Kugel-Kolbenpumpen Auf dem Typenschild (ID) finden Sie die 6-stellige Teilenummer Ihrer Pumpe. Anhand der folgenden Tabelle können Sie auf Basis der sechsstelligen Nummer die Konstruktion Ihres Systems ermitteln. Beispielsweise steht bei der Pumpe mit Teilenr. E P 2 1 D 0 Symbol (E) für elektrischen Strom, (P) für Pumpe, (2) für einen 230/460V-Motor, (1) für das Vorhandensein eines Sensorkreises, (D) für eine 1000 cc Unterpumpe mit offener Ölertasse und (0 zeigt an, dass kein ti8912a...

  • Seite 4: Zulassungen

    Zulassungen Zulassungen Die E-Flo-Pumpe erfüllt die Anforderungen der folgenden Zulassungsstellen. Für Auflistungen anderer spezifischer Gefahrenbereiche siehe die einzelnen Komponenten. Komponente Beschreibung Zulassungen Mechanische Pumpe Ex h IIB T3 Gb ATEX (für die Pumpenmodelle EP1XXX und EP3XXX) Ex de IIC T4 Gb - CESI 05 ATEX 110X Motor UL/CSA (für die...

  • Seite 5: Warnhinweise

    Warnhinweise Warnhinweise Die folgenden Warnhinweise betreffen die Einrichtung, Verwendung, Erdung, Wartung und Reparatur dieses Geräts. Das Symbol mit dem Ausrufezeichen steht bei einem allgemeinen Warnhinweis, und die Gefahrensymbole beziehen sich auf Risiken, die während bestimmter Arbeiten auftreten. Wenn diese Symbole in dieser Betriebsanleitung oder auf Warnschildern erscheinen, müssen diese Warnhinweise beachtet werden.
  • Seite 6 Warnhinweise WARNHINWEIS GEFAHR DURCH MISSBRÄUCHLICHE GERÄTEVERWENDUNG Missbräuchliche Verwendung des Geräts kann zu tödlichen oder schweren Verletzungen führen. • Das Gerät nicht bei Ermüdung oder unter dem Einfluss von Medikamenten oder Alkohol bedienen. • Niemals den zulässigen Betriebsüberdruck oder die zulässige Temperatur der Systemkomponente mit dem niedrigsten Nennwert überschreiten.

  • Seite 7: Übersicht

    Totpunkt (OT), der die Software bei der Messung der Motordrehzahl unterstützt, sowie einen Druckmessfühler (PT) mit Platine, der den Materialdruck am Pumpenausgang misst. Die Graco VFD-Software imitiert den Effekt einer Nockenwelle und stellt die Motordrehzahl kontinuierlich für einen beständigen Materialfluss und minimale Druckschwankungen ein.

  • Seite 8: Nicht Explosionsgefährdeter Bereich

    K** Stromkabel, lokale Steuereinheit an VFD AB**Druckentlastung L** Explosionssichere Dichtungsfittings AC* Materialfilter M** Elektrisches eigensicheres Steuerkabel, AD* Absperrventile der Materialleitungen Leistungsmodul an Pumpensensorkreis N** Stromkabel, VFD an 3-fach-Magnetventil Von Graco erhältliche Option. (2 m langes Kabel wird von Graco geliefert) ** Vom Integrator geliefert. 3A4334B...

  • Seite 9: Erdung Des Systems

    Erdung des Systems Erdung des Systems Folgende Geräte erden: • Pumpe: einen Erdungsleiter (Z) mit einer Erdungsschraube (GS) an der Pumpe befestigen. Das Gerät muss geerdet werden, um die Gefahr Die Schrauben fest anziehen. Das andere Ende für statische Funkenbildung und Stromschlag des Erdungskabels mit einem guten Erdungspunkt zu verringern.

  • Seite 10: Bedien- Und Anzeigeelemente

    Bedien- und Anzeigeelemente VFD (variable frequency drive) UL/CSA-Steuereinheit 120373 Nehmen Sie zur Steuerung der Pumpe durch einen Elektromotor einen Zubehör-VFD. Graco liefert 240V- und 480V-VFDs zur Optimierung der Pumpenleistung. Siehe Betriebsanleitung 311596. Lokale Steuereinheit Die lokale Steuereinheit enthält fünf Regler. Siehe A .

  • Seite 11: Setup

    Spülen vor der Inbetriebnahme Den Einfülldeckel (FC) öffnen und den Vorgelege- Das Gerät wurde mit Stoddard-Lösungsmittel getestet, Ölbehälter mit 2 Quarts (1,9 l) Graco-Öl 288414 (zwölf das zum Schutz der Teile in der Pumpe belassen wurde. 1-Quart-Flaschen) füllen. Den Ölstand im Schauglas Damit Ihr Material nicht mit Lösungsmittel verunreinigt...

  • Seite 12: Betrieb

    Betrieb Betrieb Inbetriebnahme Jedes Mal, wenn dieses Symbol erscheint, muss die Druckentlastung durchgeführt werden. 1. Den Hauptschalter schließen. Druckentlastung 2. Den VFD verwenden, um den Motor auf niedrigen Durchfluss zu stellen (etwa 15 Hz). Bei Bedarf einstellen. Zum Durchflusseinstellungsprozess im Einzelnen siehe VFD-Anleitung 311596.

  • Seite 13: Diagramm Motordrehzahl Und Förderleistung

    Betrieb Diagramm Motordrehzahl und Förderleistung Pumpen-Doppelhübe pro Minute Zeichenerklärung: gpm (l/min) 750 cc Pumpen 1000 cc Pumpen 30 (114) 1500 cc Pumpen 2000 cc Pumpen 25 (95) 20 (76) 15 (57) 10 (38) 5 (19) (300) (600) (900) (1200) (1500) (1800) Motordrehzahl in Hz (U/Min.) Gleichungen für jede Kurve:...

  • Seite 14: Wartung

    Motor) zwischen Ober- und Unterkante des einen Verschleiß der Kupplung hinweisen. Diese sollte Schauglases (SG) liegen. Den Einfülldeckel (FC) öffnen und den Vorgelege-Ölbehälter nach Bedarf mit Graco- dann ausgetauscht werden. Das Vorgelege darf nicht Öl 288414 (Packung mit zwölf 1-Quart-Flaschen) füllen.

  • Seite 15: Reinigen Der Schieberzylinder-Kollektoren

    Wartung Reinigen der Spülen Schieberzylinder-Kollektoren Die Schieberzylinder-Kollektoren einmal im Monat auf Schmutz oder Fremdkörper überprüfen. Die Abdeckung Um Brände und Explosionen zu vermeiden, der Kupplungsbaugruppe abnehmen. Die drei Gerät und Abfallbehälter immer erden. Um statische Feststellschrauben (SS) am Kollektor (CL) lösen. Den Funkenbildung und Verletzungen durch Spritzer Kollektor absenken und von innen mit einem sauberen, zu vermeiden, immer mit dem kleinstmöglichen...

  • Seite 16: Leistungskurven

    500 (3,50; 35,0) Zeichenerklärung: E-Flo 1500 450 (3,15; 31,5) E-Flo 2000 400 (2,80; 28,0) E-Flo 3000 350 (2,41; 24,1) E-Flo 4000 300 (2,10; 21,0) 250 (1,72; 17,2) 200 (1,4; 14,0) 150 (1,03; 10,3) 100 (0,70; 7,0) 50 (0,35; 3,5) (95)

  • Seite 17: Technische Daten

    Größe von Materialeinlass und -auslass 2 Quart 1,9 Liter Öl-Fassungsvermögen des Vorgeleges Ölsorte ISO VG220 Ölsorte ISO VG220 Erforderliches (Graco-Artikel-Nr. 288414) (Graco-Artikel-Nr. 288414) Vorgelege-Schmiermittel 550 lbs. Gewicht 249 kg Elektromotor EPxxGx und EPxxHx 3PS, 1800 U/min (60 Hz) 3PS, 1500 U/min (50 Hz)

  • Seite 18: Graco Standardgarantie

    Garantie, die von Graco bekannt gegeben wurde, garantiert Graco für eine Dauer von zwölf Monaten ab Kaufdatum die Reparatur oder den Austausch jedes Teiles, das von Graco als defekt anerkannt wird. Diese Garantie gilt nur dann, wenn das Gerät in Übereinstimmung mit den schriftlichen Empfehlungen von Graco installiert, betrieben und gewartet wurde.
