Deutsch

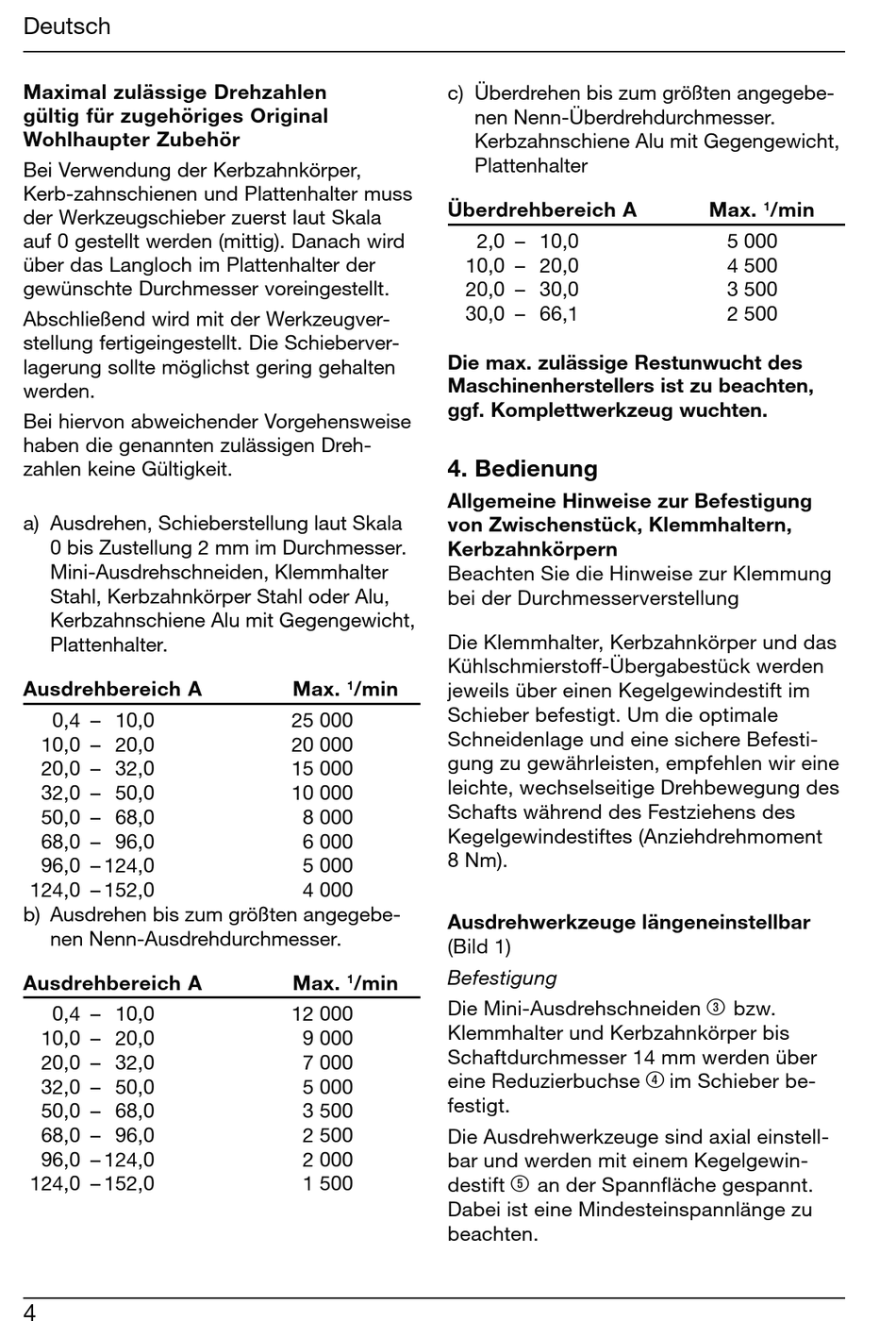

Maximal zulässige Drehzahlen
gültig für zugehöriges Original
Wohlhaupter Zubehör
Bei Verwendung der Kerbzahnkörper,
Kerb-zahnschienen und Plattenhalter muss
der Werkzeugschieber zuerst laut Skala
auf 0 gestellt werden (mittig). Danach wird
über das Langloch im Plattenhalter der
gewünschte Durchmesser voreingestellt.
Abschließend wird mit der Werkzeugver-
stellung fertigeingestellt. Die Schieberver-
lagerung sollte möglichst gering gehalten
werden.
Bei hiervon abweichender Vorgehensweise
haben die genannten zulässigen Dreh-
zahlen keine Gültigkeit.
a) Ausdrehen, Schieberstellung laut Skala
0 bis Zustellung 2 mm im Durchmesser.
Mini-Ausdrehschneiden, Klemmhalter
Stahl, Kerbzahnkörper Stahl oder Alu,
Kerbzahnschiene Alu mit Gegengewicht,
Plattenhalter.
Ausdrehbereich A
0,4 – 10,0
10,0 – 20,0
20,0 – 32,0
32,0 – 50,0
50,0 – 68,0
68,0 – 96,0
96,0 – 124,0
124,0 – 152,0
b) Ausdrehen bis zum größten angegebe-
nen Nenn-Ausdrehdurchmesser.
Ausdrehbereich A
0,4 – 10,0
10,0 – 20,0
20,0 – 32,0
32,0 – 50,0
50,0 – 68,0
68,0 – 96,0
96,0 – 124,0
124,0 – 152,0
4
c) Überdrehen bis zum größten angegebe-
Überdrehbereich A
Die max. zulässige Restunwucht des
Maschinenherstellers ist zu beachten,
ggf. Komplettwerkzeug wuchten.

4. Bedienung

Allgemeine Hinweise zur Befestigung
von Zwischenstück, Klemmhaltern,
Kerbzahnkörpern
Beachten Sie die Hinweise zur Klemmung
bei der Durchmesserverstellung
Die Klemmhalter, Kerbzahnkörper und das
Kühlschmierstoff-Übergabestück werden
Max. /min
1 jeweils über einen Kegelgewindestift im
Schieber befestigt. Um die optimale
25 000
Schneidenlage und eine sichere Befesti-
20 000
gung zu gewährleisten, empfehlen wir eine
15 000
leichte, wechselseitige Drehbewegung des
10 000
Schafts während des Festziehens des
8 000
Kegelgewindestiftes (Anziehdrehmoment
6 000
8 Nm).
5 000
4 000
Ausdrehwerkzeuge längeneinstellbar
(Bild 1)
Befestigung
Max. /min
1
Die Mini-Ausdrehschneiden
12 000
Klemmhalter und Kerbzahnkörper bis
9 000
Schaftdurchmesser 14 mm werden über
7 000
eine Reduzierbuchse
5 000
festigt.
3 500
2 500
Die Ausdrehwerkzeuge sind axial einstell-
2 000
bar und werden mit einem Kegelgewin-
1 500
destift
Dabei ist eine Mindesteinspannlänge zu
beachten.
nen Nenn-Überdrehdurchmesser.
Kerbzahnschiene Alu mit Gegengewicht,
Plattenhalter
2,0 – 10,0
10,0 – 20,0
20,0 – 30,0
30,0 – 66,1
an der Spannfläche gespannt.
5
Max. /min
1
5 000
4 500
3 500
2 500
bzw.
3
im Schieber be-
4
