4. Bedienung

Anziehdrehmomente siehe „6. Zubehör"
und „7. Ersatzteile" ab Seite 5.

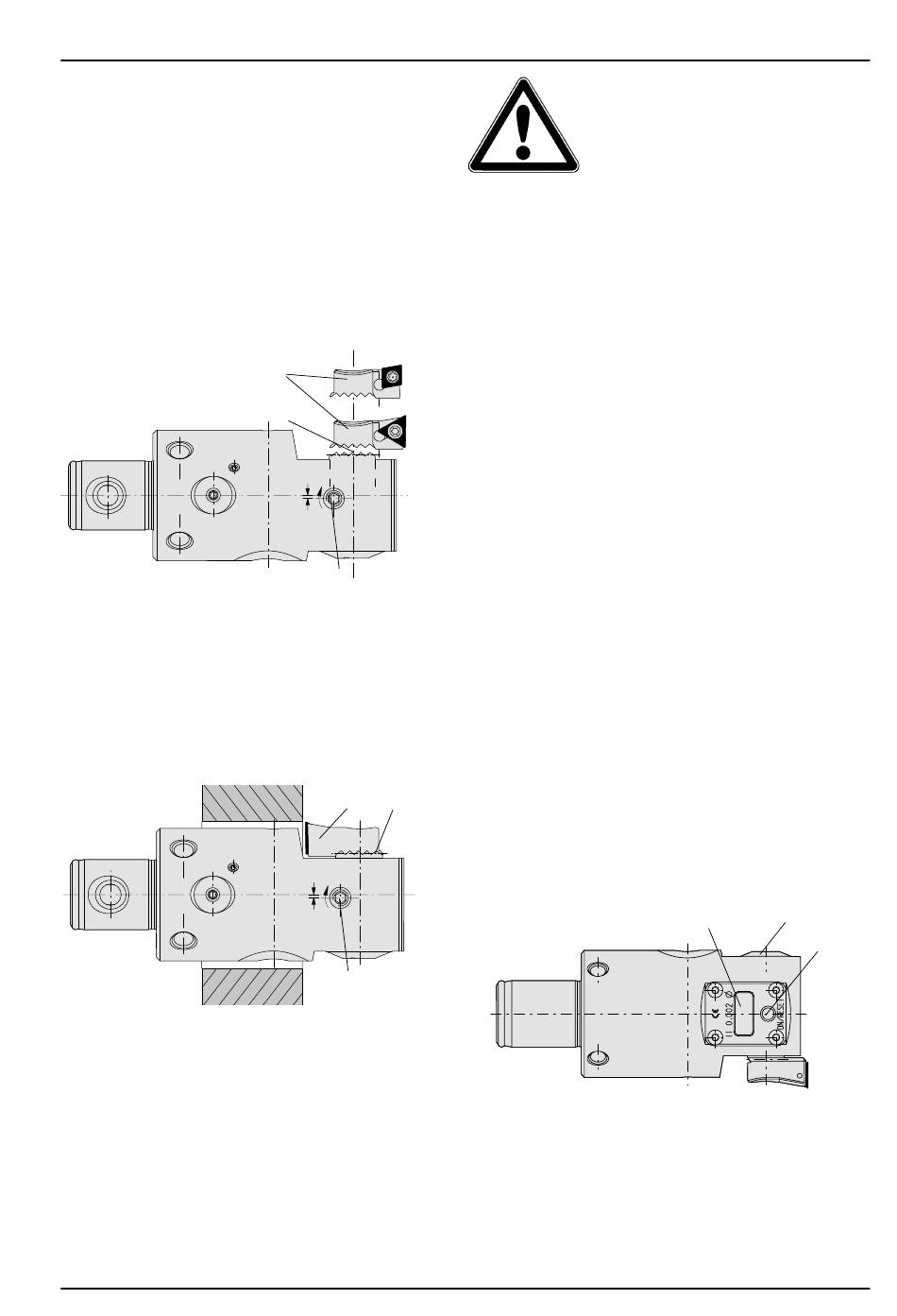

Befestigung der Plattenhalter
Der Schieber ⑤ ist mit einer Kerbver­
zah nung versehen, so dass unterschied­
liche Plattenhalter ② einfach und schnell
befestigt werden können.
Rückwärtsbearbeitung
Zur Rückwärtsbearbeitung wird der
Plattenhalter um 180° versetzt auf den
Schieber montiert.
Beachte: die Rück wärtsbearbeitung
erfolgt bei Spindel-Linkslauf.
Klemmung
Zur Klemmung des Schiebers ⑤ ist das
Werkzeug mit einer Klemmschraube ⑥
ausgerüstet.
Bei der Zerspanung muss mit dieser
Klemmschraube der Schieber geklemmt
sein. Vor und nach jedem Verstellvor gang
muss diese Klemmung betätigt werden.
②
⑤
⑥
②
⑤
⑥
Durchmesserverstellung nicht
in geklemmtem Zustand vor-
nehmen! Beim Verstellen
keine Gewalt anwenden!
Verstellteile werden sonst beschädigt.
Durchmesserverstellung
Dieses Feindrehwerkzeug hat ein elekt­
ronisches Wegmesssystem mit digitaler
Anzeige ⑦.
Bei der Durchmesserverstellung ist
folgende Reihenfolge zu beachten:
1. Durch Betätigung des Tasters "ON/
Reset" ⑧ Digitalanzeige einschalten.
Beim Einschalten erscheint auf dem
Display die zuletzt angezeigte Maß­
größe. Automatische Abschaltung
30 Sekunden nach Beendigung des
Verstellvorganges. Max. Einschalt dauer
120 Sekunden.
2. Klemmschraube ⑥ lösen.
3. Verstellen des Ausdrehbereichs über
Verstellschraube ⑨ und gleichzeiti­
gem Ablesen am Display. Angezeigt
wird der tatsächlich ver stellte Wert im
Durchmesser am Schieber bzw. an der
Schneide. Dabei ist zu beachten: ohne
Vorzeichen = Durchmesser ver größe­
rung, Minus­Vorzeichen (–) = Durch­
messer verkleinerung.
4. Klemmschraube anziehen.
Anmerkungen:
• Bei eingeschalteter Anzeige kann diese
durch nochmaliges Betätigen des
Tasters "ON/Reset" auf "0" zurückge­
setzt werden.
Deutsch
⑦
⑨
⑧
