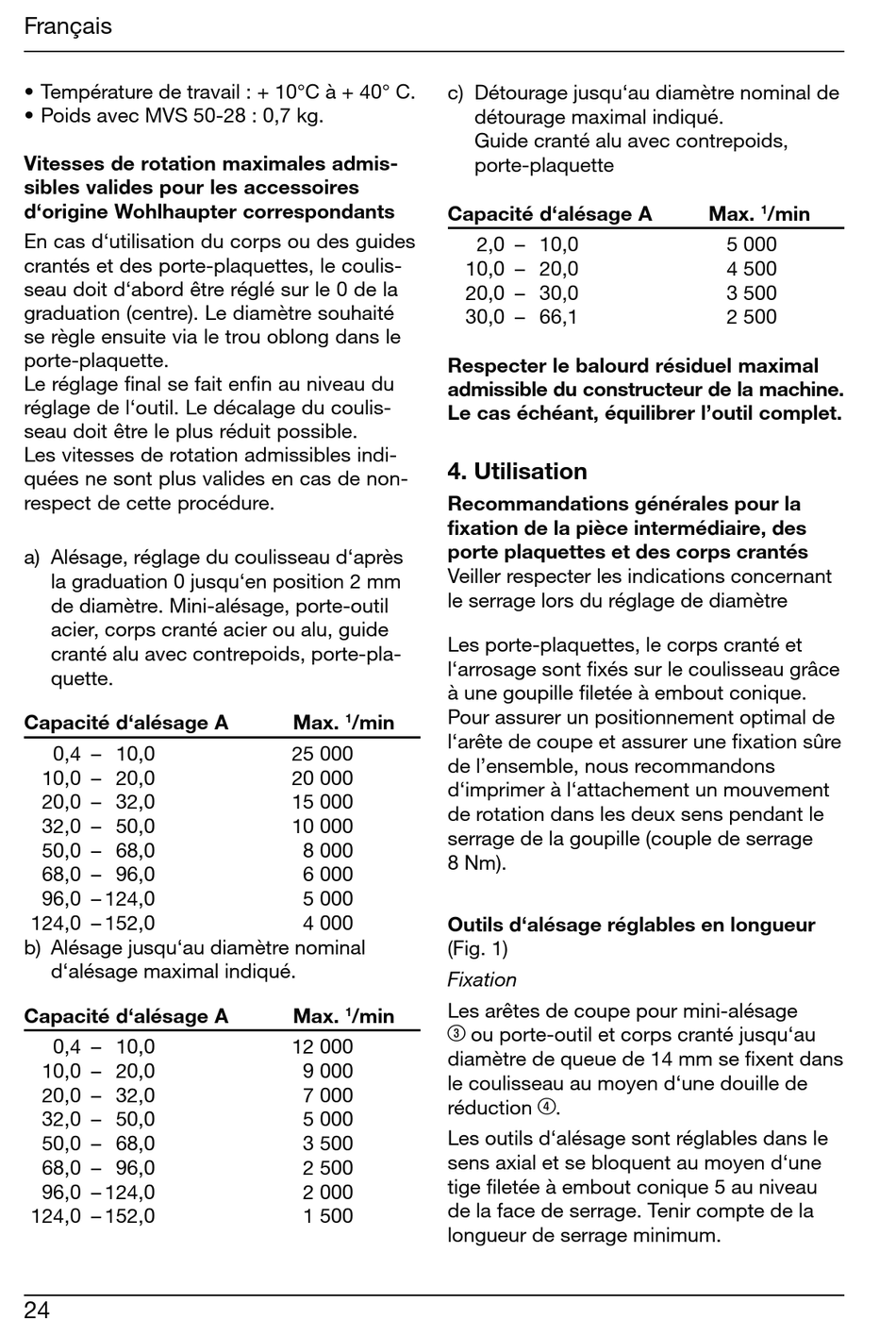

Français
• Température de travail : + 10°C à + 40° C.
• Poids avec MVS 50-28 : 0,7 kg.
Vitesses de rotation maximales admis-
sibles valides pour les accessoires
d'origine Wohlhaupter correspondants
En cas d'utilisation du corps ou des guides
crantés et des porte-plaquettes, le coulis-
seau doit d'abord être réglé sur le 0 de la
graduation (centre). Le diamètre souhaité
se règle ensuite via le trou oblong dans le
porte-plaquette.
Le réglage final se fait enfin au niveau du
réglage de l'outil. Le décalage du coulis-
seau doit être le plus réduit possible.
Les vitesses de rotation admissibles indi-
quées ne sont plus valides en cas de non-
respect de cette procédure.
a) Alésage, réglage du coulisseau d'après
la graduation 0 jusqu'en position 2 mm
de diamètre. Mini-alésage, porte-outil
acier, corps cranté acier ou alu, guide
cranté alu avec contrepoids, porte-pla-
quette.
Capacité d'alésage A
0,4 – 10,0
10,0 – 20,0
20,0 – 32,0
32,0 – 50,0
50,0 – 68,0
68,0 – 96,0
96,0 – 124,0
124,0 – 152,0
b) Alésage jusqu'au diamètre nominal
d'alésage maximal indiqué.
Capacité d'alésage A
0,4 – 10,0
10,0 – 20,0
20,0 – 32,0
32,0 – 50,0
50,0 – 68,0
68,0 – 96,0
96,0 – 124,0
124,0 – 152,0
24
c) Détourage jusqu'au diamètre nominal de
Capacité d'alésage A
Respecter le balourd résiduel maximal
admissible du constructeur de la machine.
Le cas échéant, équilibrer l'outil complet.

4. Utilisation

Recommandations générales pour la
fixation de la pièce intermédiaire, des
porte plaquettes et des corps crantés
Veiller respecter les indications concernant
le serrage lors du réglage de diamètre
Les porte-plaquettes, le corps cranté et
l'arrosage sont fixés sur le coulisseau grâce
à une goupille filetée à embout conique.
Pour assurer un positionnement optimal de
Max. /min
1
l'arête de coupe et assurer une fixation sûre
25 000
de l'ensemble, nous recommandons
20 000
d'imprimer à l'attachement un mouvement
15 000
de rotation dans les deux sens pendant le
10 000
serrage de la goupille (couple de serrage
8 000
8 Nm).
6 000
5 000
4 000
Outils d'alésage réglables en longueur
(Fig. 1)
Fixation
Les arêtes de coupe pour mini-alésage
Max. /min
1
3
12 000
diamètre de queue de 14 mm se fixent dans
9 000
le coulisseau au moyen d'une douille de
7 000
réduction
5 000
Les outils d'alésage sont réglables dans le
3 500
sens axial et se bloquent au moyen d'une
2 500
tige filetée à embout conique 5 au niveau
2 000
de la face de serrage. Tenir compte de la
1 500
longueur de serrage minimum.
détourage maximal indiqué.
Guide cranté alu avec contrepoids,
porte-plaquette
2,0 – 10,0
10,0 – 20,0
20,0 – 30,0
30,0 – 66,1
ou porte-outil et corps cranté jusqu'au
.
4
Max. /min
1
5 000
4 500
3 500
2 500
