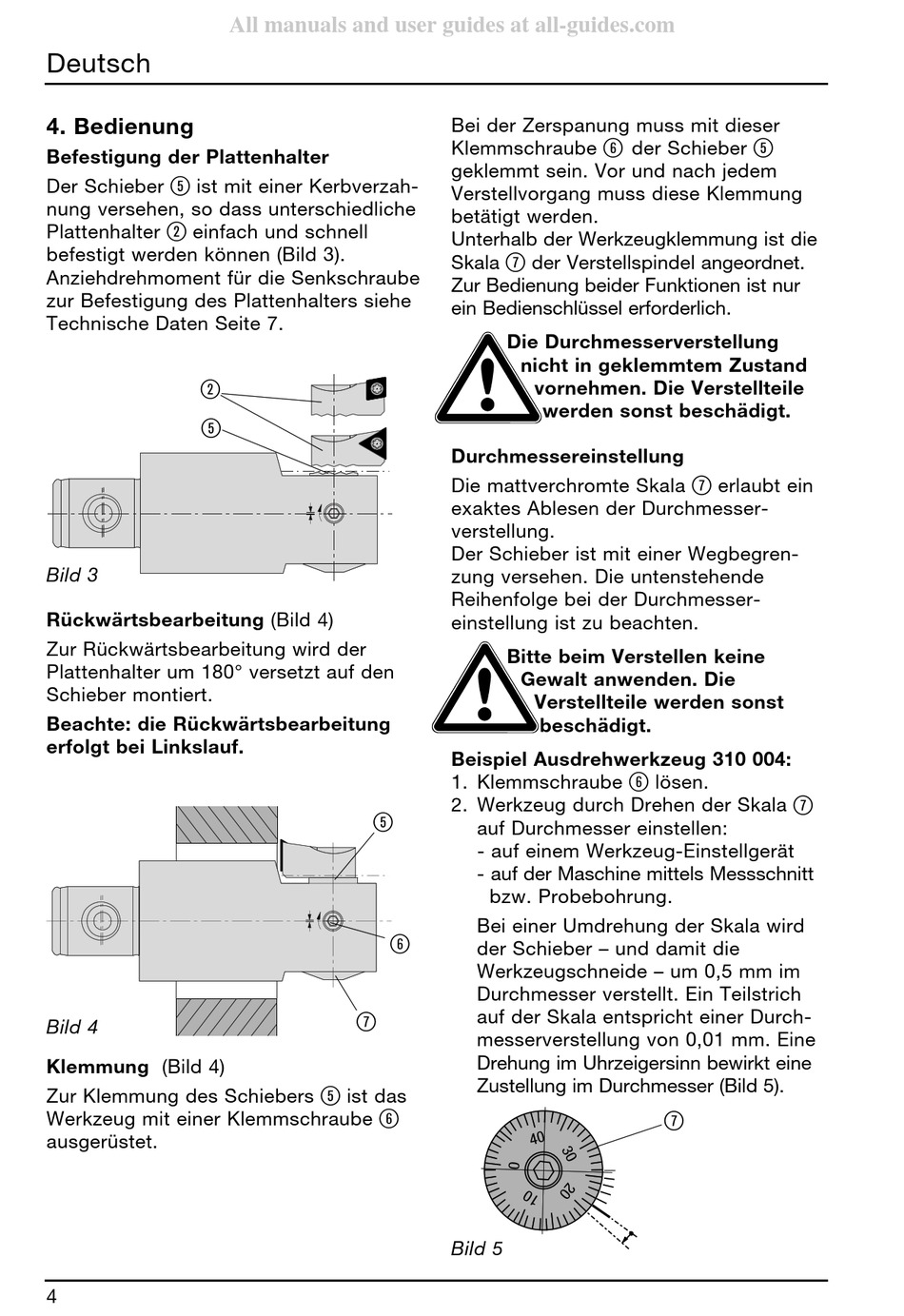

4. Bedienung

Befestigung der Plattenhalter
5
Der Schieber ist mit einer Kerbverzah -
nung versehen, so dass unterschiedliche
2
Plattenhalter einfach und schnell
befestigt werden können (Bild 3).
Anziehdrehmoment für die Senkschraube
zur Befestigung des Plattenhalters siehe
Technische Daten Seite 7.
2
5
Bild 3
Rückwärtsbearbeitung (Bild 4)
Zur Rückwärtsbearbeitung wird der
Plattenhalter um 180° versetzt auf den
Schieber montiert.
Beachte: die Rück wärtsbearbeitung
erfolgt bei Linkslauf.
Klemmung (Bild 4)
Zur Klemmung des Schiebers
Werkzeug mit einer Klemmschraube
ausgerüstet.
4
All manuals and user guides at all-guides.com
5
ist das
6
Bei der Zerspanung muss mit dieser
6
Klemmschraube
geklemmt sein. Vor und nach jedem
Verstellvorgang muss diese Klemmung
betätigt werden.
Unterhalb der Werkzeugklemmung ist die
7
Skala der Verstellspindel angeordnet.
Zur Bedienung beider Funktionen ist nur
ein Bedienschlüssel erforderlich.
Die Durchmesserverstellung
nicht in geklemmtem Zustand
vornehmen. Die Verstellteile
werden sonst beschädigt.
Durchmessereinstellung
Die mattverchromte Skala
exaktes Ablesen der Durchmesser -
verstellung.
Der Schieber ist mit einer Weg begren -
zung versehen. Die untenstehende
Reihenfolge bei der Durchmesser -
einstellung ist zu beachten.
Bitte beim Verstellen keine
Gewalt anwenden. Die
Verstellteile werden sonst
beschädigt.
Beispiel Ausdrehwerkzeug 310 004:
1. Klemmschraube
2. Werkzeug durch Drehen der Skala
auf Durchmesser einstellen:
- auf einem Werkzeug-Einstellgerät
- auf der Maschine mittels Mess schnitt
bzw. Probebohrung.
Bei einer Umdrehung der Skala wird
der Schieber – und damit die
Werkzeugschneide – um 0,5 mm im
Durchmesser verstellt. Ein Teilstrich
auf der Skala entspricht einer Durch -
messerverstellung von 0,01 mm. Eine
Drehung im Uhrzeigersinn bewirkt ei ne
Zustellung im Durchmesser (Bild 5).
Bild 5
5
der Schieber
7
erlaubt ein
6
lösen.
7
