ENTSORGUNG
3. Die Filterzugangstür, die sich an der Seite des
Konzentrators befindet, entfernen. Einen Schraubendreher
in die Plattenrille am oberen Rand der Filterzugangstür
stecken und die Filterzugangstür behutsam aufstemmen
(siehe Detail „A" in ABBILDUNG 5.3).
4. Der Befeuchteradapter befindet sich neben dem
Einlassfilter. Adapter nach oben ziehen und entfernen
(siehe Detail „B" in ABBILDUNG 5.3).
5. Am Befeuchter anbringen, indem die Flügelmutter an der
Befeuchterflasche gegen den Uhrzeigersinn gedreht wird, bis
der Adapter fest sitzt (siehe Detail „C" in ABBILDUNG 5.3).

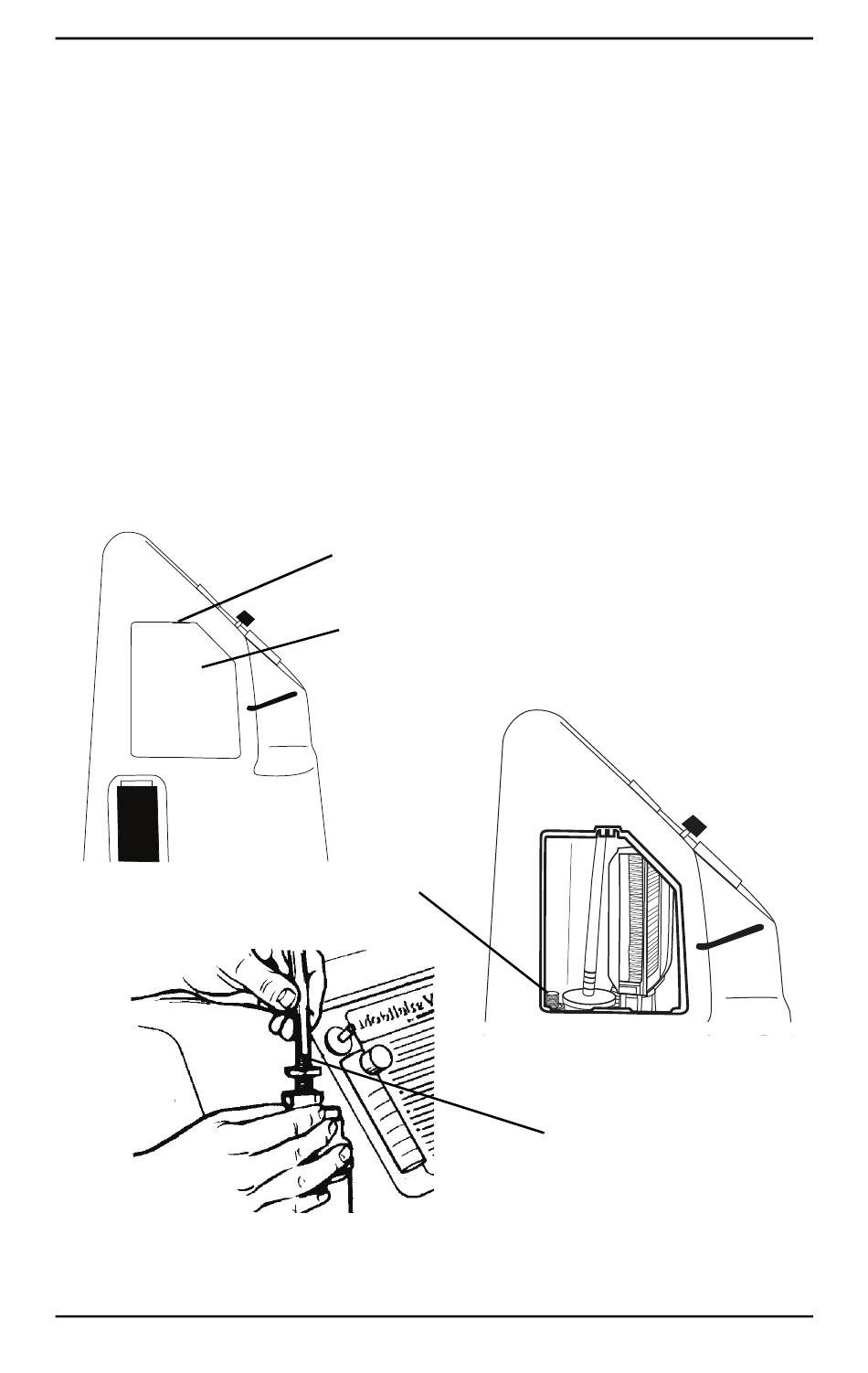

DETAIL „A"
DETAIL „C"
Filterzu-
gangstür
ABBILDUNG 5.3 Anbringen des Befeuchteradapters
6. Den Sauerstoffschlauch zwischen Befeuchterflasche und
Sauerstoffausgang des Konzentrators anbringen.
Platinum ™
Fugenöffnung (Schraubendreher hier
Filterzugangstür
Befeuchteradapter
einsetzen)
DETAIL „B"
Befeuchteradapter
