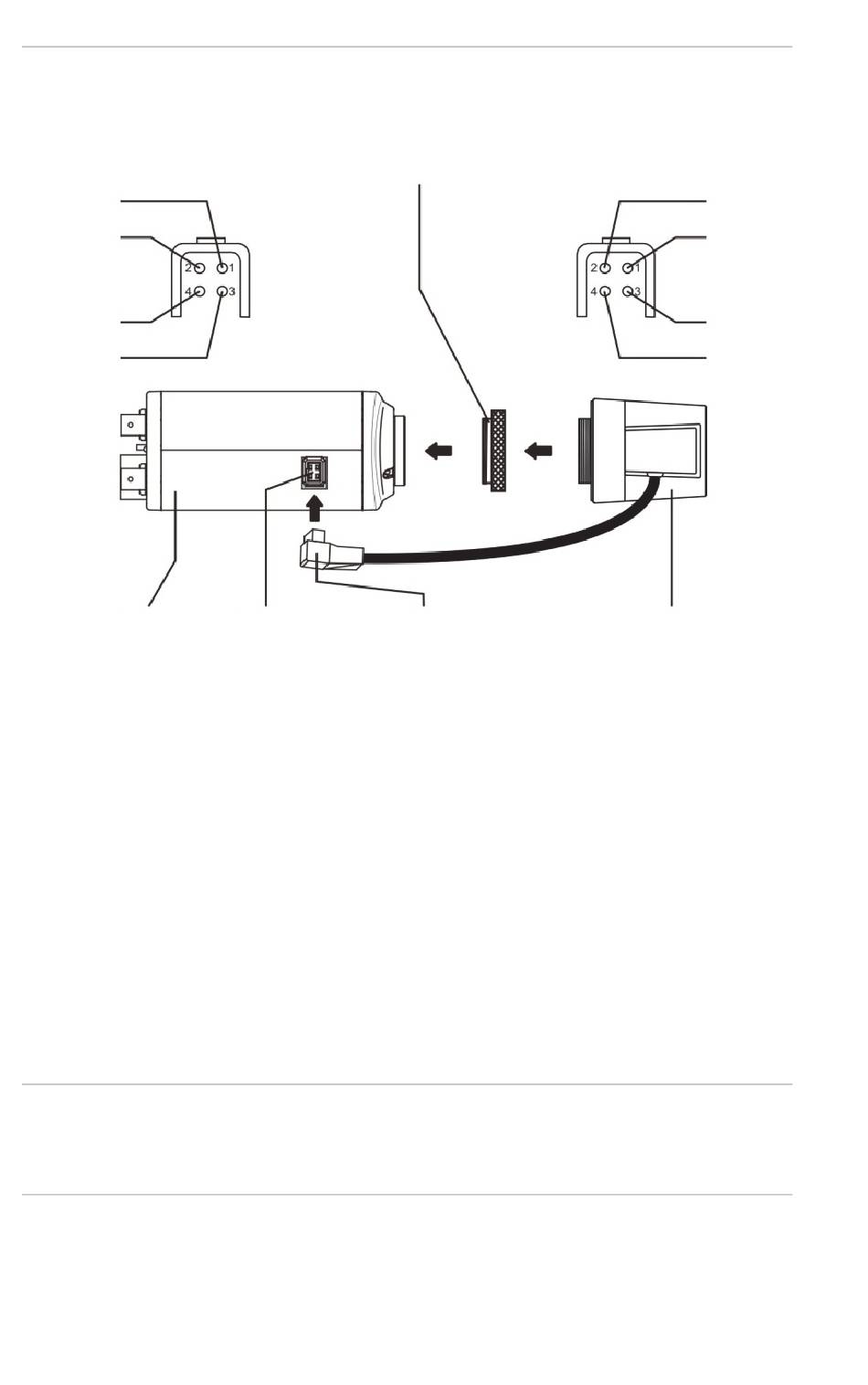

Şekil 3: Lensinizin takılması
Video tipi otomatik iris lens
kabloları
A
B
C
D
Kamera
Video tipi otomatik iris lens kabloları: A. Kırmızı (9 VAC); B. NC (bağlantı yok); C.
Siyah (toprak); D. Beyaz (video)
DC tipi otomatik iris lens kabloları: E. Sönümlendirme bobini (+); F. Sönümlendirme
bobini (-); G. Sürüş bobini (+); H. Sürüş bobini (-)
1. Bir C montaj lens kullanıyorsanız, verilen C montaj adaptörünün
üzerine vidalayın.
2. Müşterinizin sağladığı lensi kameranın üzerine vidalayın.
3. Bir otomatik iris lens kullanıyorsanız, otomatik iris lensin fişini
otomatik iris lens konnektörüne takın.
Güç bağlantısı yapma
Dikkat: Ünite üzerinde gösterilen gerekli çıkış değerinde, doğrudan
fişe takılan, UL onaylı Sınıf 2 veya LPS (sınırlı güç kaynağı) olarak
işaretli güç kaynakları kullanın.
TR 66
C montaj adaptörü
(yalnızca C montaj lensleri için)
Otomatik iris,
lensi
konektörü
DC tipi otomatik iris lens
Otomatik iris
lens fişi
Hızlı Başlangıç Kılavuzu
kabloları
E
F
G
H
Lens (otomatik iris
gösterilmiştir); manuel
iriste kablo yoktur
