Interlogix UVC-XP4DN-HR Schnellstartanleitung Seite 58

2. Подсоедините коаксильный кабель с разъемами BNC к
разъему VIDEO OUT на камере и к входному видеоразъему
на мониторе, мультиплексоре, коммутаторе или другом
стандартном видеоустройстве.
Установка режима объектива
Если ваш объектив имеет ручную регулировку диафрагмы,
игнорируйте этот переключатель. Только для объективов с
автоматической регулировкой диафрагмы.

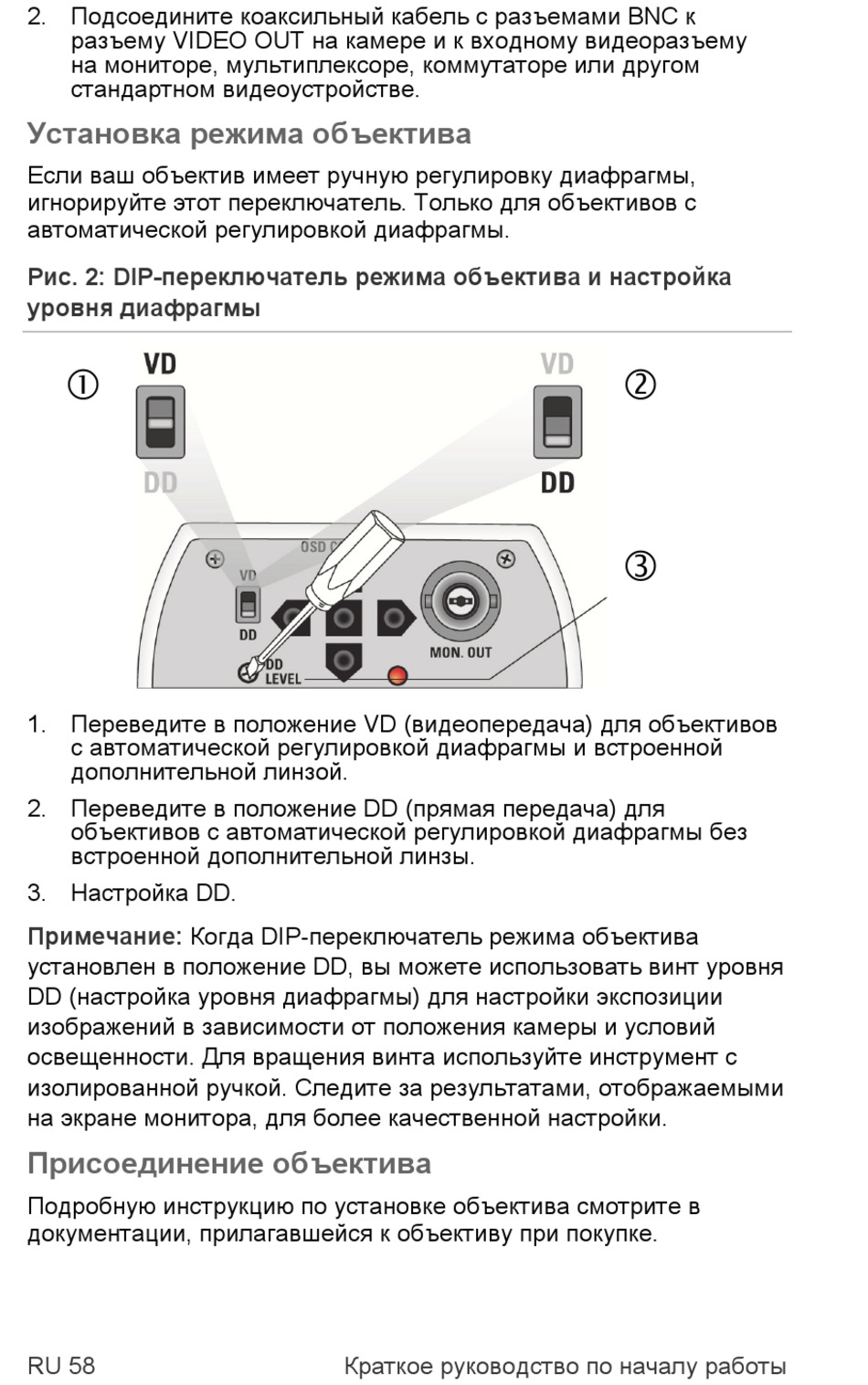

Рис. 2: DIP-переключатель режима объектива и настройка
уровня диафрагмы

1. Переведите в положение VD (видеопередача) для объективов
с автоматической регулировкой диафрагмы и встроенной
дополнительной линзой.
2. Переведите в положение DD (прямая передача) для
объективов с автоматической регулировкой диафрагмы без
встроенной дополнительной линзы.
3. Настройка DD.
Примечание: Когда DIP-переключатель режима объектива
установлен в положение DD, вы можете использовать винт уровня
DD (настройка уровня диафрагмы) для настройки экспозиции
изображений в зависимости от положения камеры и условий
освещенности. Для вращения винта используйте инструмент с
изолированной ручкой. Следите за результатами, отображаемыми
на экране монитора, для более качественной настройки.
Присоединение объектива
Подробную инструкцию по установке объектива смотрите в
документации, прилагавшейся к объективу при покупке.
RU 58 Краткое руководство по началу работы


