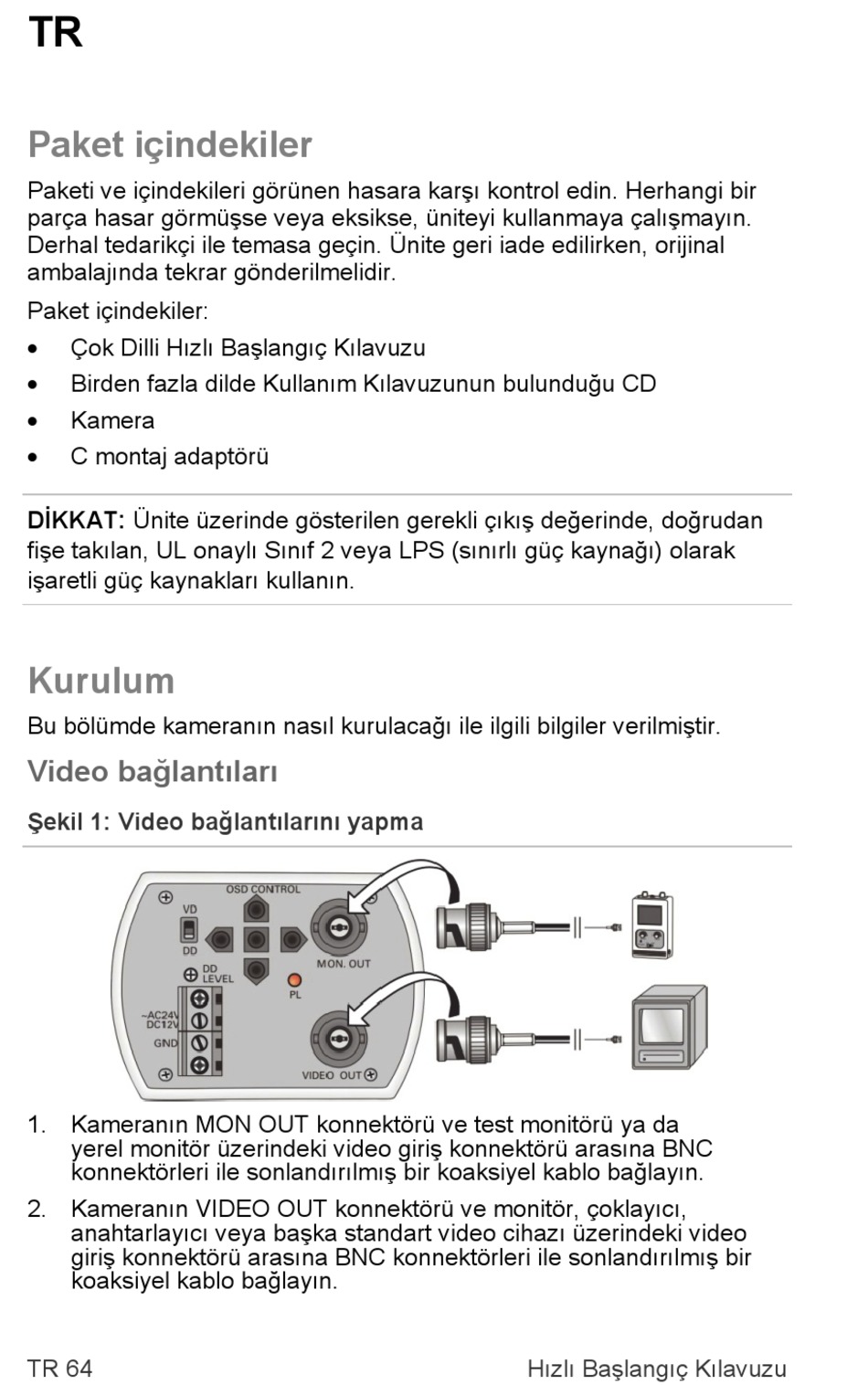

Interlogix UVC-XP4DN-HR Schnellstartanleitung Seite 64

TR
Paket içindekiler
Paketi ve içindekileri görünen hasara karşı kontrol edin. Herhangi bir
parça hasar görmüşse veya eksikse, üniteyi kullanmaya çalışmayın.
Derhal tedarikçi ile temasa geçin. Ünite geri iade edilirken, orijinal
ambalajında tekrar gönderilmelidir.
Paket içindekiler:

Çok Dilli Hızlı Başlangıç Kılavuzu

Birden fazla dilde Kullanım Kılavuzunun bulunduğu CD

Kamera

C montaj adaptörü
DİKKAT: Ünite üzerinde gösterilen gerekli çıkış değerinde, doğrudan
fişe takılan, UL onaylı Sınıf 2 veya LPS (sınırlı güç kaynağı) olarak
işaretli güç kaynakları kullanın.
Kurulum
Bu bölümde kameranın nasıl kurulacağı ile ilgili bilgiler verilmiştir.
Video bağlantıları
Şekil 1: Video bağlantılarını yapma
1. Kameranın MON OUT konnektörü ve test monitörü ya da
yerel monitör üzerindeki video giriş konnektörü arasına BNC
konnektörleri ile sonlandırılmış bir koaksiyel kablo bağlayın.
2. Kameranın VIDEO OUT konnektörü ve monitör, çoklayıcı,
anahtarlayıcı veya başka standart video cihazı üzerindeki video
giriş konnektörü arasına BNC konnektörleri ile sonlandırılmış bir
koaksiyel kablo bağlayın.
TR 64 Hızlı Başlangıç Kılavuzu
