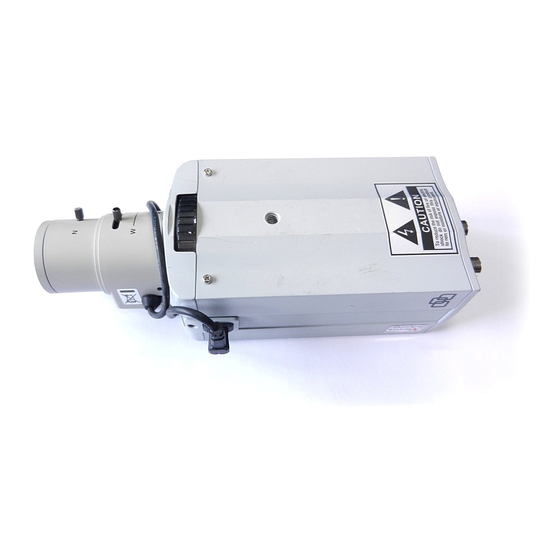

- Seite 1 UVC-XP4DN-HR(-P) Camera Quick Start Guide P/N 1079203B-Multilingual • REV 2.0 • ISS 27FEB12...
-
Seite 9: Installation
Packungsinhalt Überprüfen Sie Verpackung und Inhalt auf sichtbare Beschädigungen. Wenn Teile fehlen oder beschädigt sind, setzen Sie sich bitte unverzüglich mit dem Lieferanten in Verbindung. Versuchen Sie in einem solchen Fall nicht, das Gerät in Betrieb zu nehmen. Falls das Gerät zurückgesandt wird, muss hierzu die originale Verpackung verwendet werden. -
Seite 10: Objektivmodus Einstellen
2. Verbinden Sie die VIDEO OUT-Buchse der Kamera und die Videoeingangsbuchse eines Bildschirms, eines Multiplexers, eines Umschalters oder eines anderen Standardvideogeräts mithilfe eines Koaxialkabels mit BNC-Steckern. Objektivmodus einstellen Bei Objektiven mit manueller Blende können Sie diesen Schalter ignorieren. Er ist lediglich für geregelte Objektive vorgesehen. Abbildung 2: Objektivmodus DIP-Schalter und Blendeneinstellung ... -
Seite 11: Strom Anschließen
Abbildung 3: Befestigen des Objektivs Kabel für geregeltes Kabel für geregeltes DC-Objektiv Videoobjektiv C-Fassungsadapter (nur für Objektive mit C-Fassung) Kamera Blenden- Blendenstecker Objektiv (geregelt wie anschluss, (geregeltes abgebildet); manuelle geregeltes Objektiv) Blende ohne Kabel Objektiv Kabel für geregeltes Videoobjektiv: A. Rot (9V AC); B. NC (not connected); C. Schwarz (Masse);... -
Seite 12: Kamera Montieren
Abbildung 4: Stromanschluss 1. Lösen Sie die Lüsterklemmenschrauben (GND und ~AC24V/DC12V) mit einem Schraubendreher. 2. Schließen Sie ein Universalnetzteil mit 12V DC, 24V AC an der Lüsterklemme an. Hinweis: Die Lüsterklemme hat keine Polung. Beide Stromkabel können mit jedem der Anschlüsse verbunden werden. Ein isoliertes Massekabel ist nicht erforderlich. -
Seite 13: Osd-Steuerelemente
Programmierung OSD-Steuerelemente Zur Programmierung der Kamera verwenden Sie die OSD-Setup Menüs (Bildschirmanzeige). Siehe Abbildung 5. Hinweis: Wenn Sie innerhalb von zwei Minuten keine Taste drücken, werden Ihre Änderungen gespeichert und die Kamera kehrt zur Normalfunktion zurück. Abbildung 5: OSD-Menü-Steuerelemente Nach oben Nach unten Öffnen ... - Seite 14 Auf der letzten Seite des Handbuchs befindet sich eine Menüstruktur, die eine Übersicht der Menüs zeigt. Detaillierte Programmieranweisungen finden Sie im Benutzerhandbuch. Abbildung 6: Hauptmenü Tabelle 1: Optionen des Hauptmenüs Menüoption Funktion Presets Konfiguriert das Preset für die Beleuchtungsverhältnisse. Setup Konfiguriert Kamera-ID, Video I/O, Objektivtyp, Bewegungserkennung und Wide-Dynamic-Range- Optionen.
-
Seite 15: Technische Daten
Technische Daten Elektrik Spannungsversorgung 12V DC oder 24V AC Leistungsaufnahme 3W (DC); 2,4W (AC) Umgebung und Spezifikationen Gewicht 958g Abmessungen 133 x 105mm Betriebstemperatur -50 bis +50°C Witterungsbeständig IP66 Schnell Start Anleitung 15 DE... - Seite 72 Menu map...
