TruVision HD-TVI-PTZ-Dome-Kamera der
Serie 4 - Installationsanleitung
Inhalt
© 2018 United Technologies Corporation.
Interlogix is part of UTC Climate, Controls & Security, a unit of United Technologies Corporation. All rights reserved.
Einführung
Produktübersicht

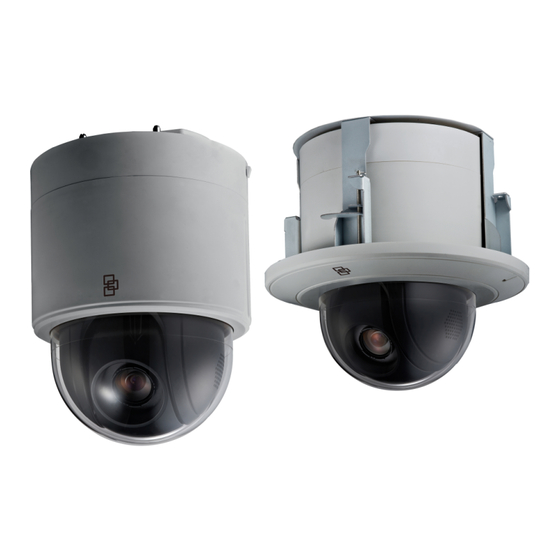

Dies ist die Installationsanleitung für die TruVision HD-TVI-
PTZ-Dome-Kameramodelle der Serie 4:
HD-TVI 1080P PTZ-Dome-Kameras
TVP-2401
(30X, abgehängte/Wandmontage, PAL)
TVP-2402
(30X, Oberflächen-/Unterputzmontage, PAL)
TVP-4401
(30X, abgehängte/Wandmontage, NTSC)
TVP-4402
(30X, Oberflächen-/Unterputzmontage, NTSC)
HD-TVI 1080P IR-PTZ-Dome-Kameras
TVP-2403
(30X, abgehängte/Wandmontage, PAL)
TVP-4403
(30X, abgehängte/Wandmontage, NTSC)
Installation
In diesem Abschnitt finden Sie Informationen zur Installation
der Kameras.
Installationsumgebung
Beachten Sie beim Installieren des Produkts folgende Faktoren:
Elektrik: Gehen Sie bei der Installation von elektrischen
•
Leitungen sorgfältig vor. Die Verkabelung sollte von
qualifizierten Fachkräften durchgeführt werden.
Verwenden Sie für die Kamera stets ein Netzteil (24 V AC)
mit CE-Zulassung. Schützen Sie Netzkabel und Netzteil
vor Überspannung.
Belüftung: Stellen Sie sicher, dass der vorgesehene
•
Installationsort der Kamera ausreichend belüftet ist.
•
Temperatur: Nehmen Sie die Kamera nicht in Betrieb,
wenn die Werte für Temperatur, Luftfeuchtigkeit oder
Spannungsversorgung außerhalb des angegebenen
Bereichs liegen. Die Luftfeuchtigkeit liegt unter 90 %. Der
Betriebstemperaturbereich für die Außenkameras mit
eingebauten Heizelementen liegt bei -30 bis 65 °C.
•
Feuchtigkeit: Setzen Sie die Kamera weder Regen noch
Feuchtigkeit aus, und nehmen Sie sie nicht in
Nassbereichen in Betrieb. Falls die Kamera nass
geworden ist, schalten Sie das Gerät sofort am
P/N 1073206-DE • REV D • ISS 27FEB18
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Interlogix 4 Serie TVP-2401
Inhaltszusammenfassung für Interlogix 4 Serie TVP-2401
-
Seite 1: Inhaltsverzeichnis
Nassbereichen in Betrieb. Falls die Kamera nass geworden ist, schalten Sie das Gerät sofort am © 2018 United Technologies Corporation. P/N 1073206-DE • REV D • ISS 27FEB18 Interlogix is part of UTC Climate, Controls & Security, a unit of United Technologies Corporation. All rights reserved. -
Seite 2: Lieferumfang
Netzschalter aus und lassen Sie es von einem • Trocknungsmittel 2 • Kabelbinder (2x) qualifizierten Servicetechniker warten. Durch Feuchtigkeit (Ein großer Beutel mit (Zum Befestigen der kann die Kamera beschädigt werden und es besteht die Kalk. Soll die beiden Tüten mit Gefahr eines elektrischen Schlags. -
Seite 3: Kabelanforderungen
• Bohrschablone (224 mm • Kreuzschlitz- schrauben (4 Stück) oder 8,82 Zoll) ACHTUNG: Es besteht Explosionsgefahr, wenn die Batterie durch einen falschen Typ ersetzt wird. Entsorgen Sie Altbatterien gemäß den Anweisungen. Kabelanforderungen Wählen Sie das Videokabel je nach Übertragungsentfernung aus. Für das Koaxial-Videokabel gelten folgende •... -
Seite 4: Protokolleinstellungen
Modus 2.0 dagegen große Übertragungsentfernungen bei Abbildung 3: Vergrößerte Ansicht des DIP-Schalters geringer Bandbreite unterstützt. Weitere Informationen finden Sie im Folgenden in Tabelle 3. Tabelle 3: Festlegen des HD-TVI-Modus SW1-Schalter-Nr. Adresseinstellungen HD-TVI-Modus Legen Sie mit den SW1-Schaltern 1 bis 4 die Adresse der TVI 2.0 PTZ-Dome-Kamera fest. - Seite 5 Tabelle 5: Festlegen der Adresse der Dome-Kamera Schalter-Nr. Dome- Schalter-Nr. Adresse Dome- Adresse P/N 1073206-DE • REV D • ISS 27FEB18 5 / 14...
- Seite 6 Schalter-Nr. Schalter-Nr. Dome- Dome- Adresse Adresse 6 / 14 P/N 1073206-DE • REV D • ISS 27FEB18...
- Seite 7 Schalter-Nr. Schalter-Nr. Dome- Dome- Adresse Adresse Baudraten-Einstellungen Legen Sie mit den SW2-Schalternummern 1 und 2 die Baudrate der PTZ-Dome-Kamera fest. Die Baudrate kann 2.400 Bit/s, 4.800 Bit/s, 9.600 Bit/s oder 19.200 Bit/s betragen. Liegt sie außerhalb dieses Bereichs, wird die Baudrate standardmäßig auf 2.400 Bit/s festgelegt.
-
Seite 8: Truvision Hd-Tvi-Ptz-Dome-Kamera Der Serie 4 - Installationsanleitung
Tabelle 8: Festlegen des HD-TVI-Modus SW2-Schalter-Nr. HD-TVI-Modus V2.0 V1.0 Einstellungen für den Abschlusswiderstand Schalten Sie Sie mit SW2-Schalternummer 8 den 120-Ω- Abschlusswiderstand ein/aus. Werden mehrere PTZ-Dome- Kameras im seriellen Modus über einen RS-485-Bus gesteuert, muss gemäß RS-485-Protokollstandard am Ende des RS-485-Bus ein Abschlusswiderstand vorhanden sein. -
Seite 9: Ir-Strahler
Montage HD-TVI-PTZ-Dome-Kamera für den a. Schwarz 24 V AC 2 Alarmeingänge Außenbereich b. Gelb/Grün Erdung (GELB/BLAU- c. Rot 24 V AC ALARM_IN1, GELB/ORANGE- Befestigen der Halterung an einer Wand RS-485-Anschluss ALARM_IN2)/1 Alarmaus a. Orange RS-485+ gang (WEISS/ROT- Die Wandmontage eignet sich für feste Wände im Innen- und ALARM_OUT1) Außenbereich. - Seite 10 Befestigen Sie die PTZ-Dome-Kamera an der Halterung, So montieren Sie die HD-TVI-PTZ-Dome-Kamera für die Oberflächen-/Unterputzmontage an einer Decke: und sichern Sie sie mit den Schrauben der Halterung. Drehen Sie die untere Kuppel wie unten dargestellt gegen den Uhrzeigersinn, um sie von der Montagehalterung zu trennen.
- Seite 11 A. Befestigen Sie den Verkleidungsring an der unteren Kuppel, und richten Sie die dreieckige Aussparung des Verkleidungsrings an der Pfeil-Kennzeichnung der Decken-Montagehalterung aus. B. Befestigen Sie den Verkleidungsring an der Decke, und drehen sie ihn in Pfeilrichtung, um ihn zu sichern. Pfeil-Markierung Verkabeln Sie die Dome-Kamera.
-
Seite 12: Verwenden Der Kamera Mit Einem Truvision-Rekorder Oder Einem Anderen System
Gewicht 4,5 kg Vorgeschriebene Informationen Copyright © 2018 United Technologies Corporation, Interlogix ist Teil von UTC Climate, Controls & Security, einer Geschäftseinheit der United Technologies Corporation. Alle Rechte vorbehalten. 12 / 14 P/N 1073206-DE • REV D • ISS 27FEB18... - Seite 13 Anbieter der betreffenden unsortierter Hausmüll entsorgt werden. Produkte sein. Um die ordnungsgemäße Wiederverwertung zu gewährleisten, Hersteller Interlogix geben Sie dieses Produkt beim Kauf 2955 Red Hill Avenue, Costa Mesa, eines entsprechenden neuen Geräts CA 92626-5923, USA an Ihren Händler zurück oder geben...
- Seite 14 Kontaktinformationen Kontaktinformationen finden Sie unter www.interlogix.com oder www.firesecurityproducts.com. 14 / 14 P/N 1073206-DE • REV D • ISS 27FEB18...
