Interlogix UVC-XP4DN-HR Schnellstartanleitung Seite 24

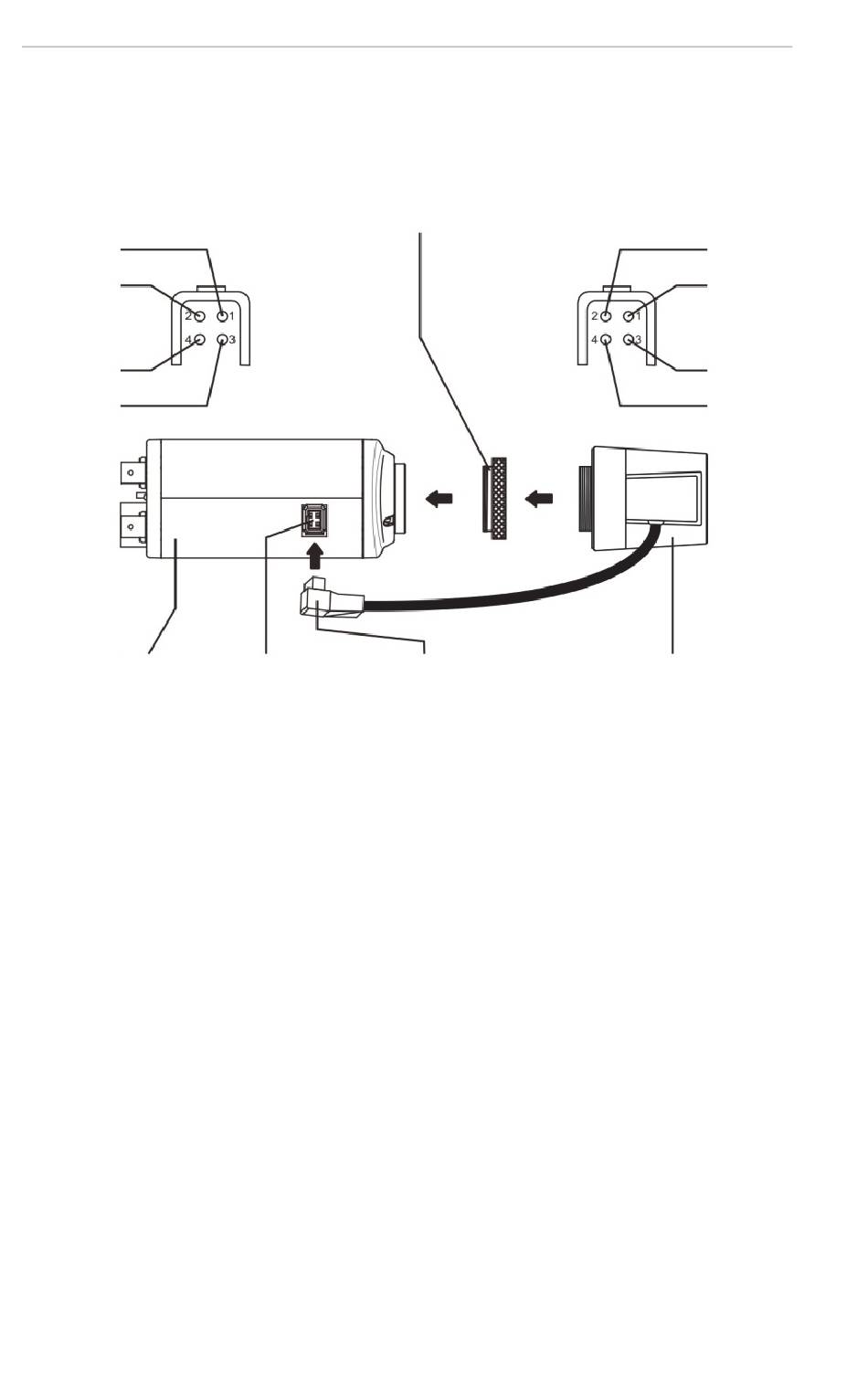

Figure 3 : Fixation de l'objectif
Cordons d'objectif à
diaphragme automatique de
type vidéo
A
B
C
D
Caméra
Cordons d'objectif à diaphragme automatique de type vidéo : A. Rouge (9 Vca) ; B.
NC (aucune connexion) ; C. Noir (masse) ; D. Blanc (vidéo)
Cordons d'objectif à diaphragme automatique de type CC : E. Amortissement (+) ;
F. Amortissement (-) ; G. Entraînement (+) ; H. Entraînement (-)
1. Si vous utilisez un objectif à monture en C, vissez l'adaptateur de
monture en C fourni.
2. Vissez l'objectif fourni par le client sur la caméra.
3. Si vous utilisez un objectif à diaphragme automatique, insérez la
prise de l'objectif dans le connecteur pour objectif à diaphragme
automatique.
FR 24
Adaptateur en cornière
(pour objectifs avec monture en C
uniquement)
Connecteur Fiche d'objectif à
d'objectif à
diaphragme
automatique
Cordons d'objectif à diaphragme
automatique de type CC
diaphragme
automatique
Guide de démarrage rapide
E
F
G
H
Objectif (illustré :
diaphragme
automatique) ; un
diaphragme manuel
n'a pas de câble
