Zugreifen auf die Kamera über das Internet 10 Übersicht der Überwachung und Konfiguration des Systems 11 Livebildanzeige 11 Überwachung des Systems 11 Konfigurieren von Kamera und Netzwerk 14 Technische Daten 17 Garantiebedingungen und Kontaktinformationen 18 Garantieinformationen 18 Support-Informationen 18 UltraView IP Box Day/Night Range-Kamera Benutzer Handbuch...
Seite 4
UltraView IP Box Day/Night Range-Kamera Benutzer Handbuch...

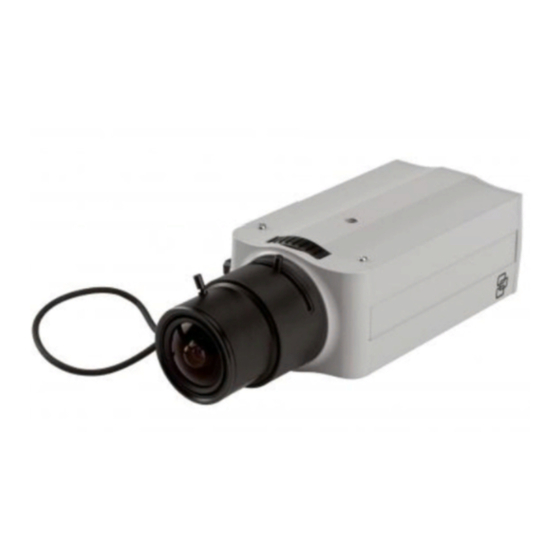

Beschreibung Produktbeschreibung Die UltraView IP Box Day/Night Range-Kamera ist mit einem digitalen Signalprozessor (DSP) für die Verarbeitung von Videosignalen ausgestattet. Darüber hinaus ist ein Mikrocontroller integriert, der scharfe Bilder mit hoher Farbtreue gewährleistet. Produktcodes: • UVC-IP-EVRDN-HR • UVC-IP-EVRDN-HR-P Funktionen Die Kamera zeichnet sich durch folgende Merkmale aus: •...
Installation Installationsumgebung Beachten Sie beim Installieren der Kamera folgende Faktoren: • Elektrik: Schließen Sie die Kabel mit Vorsicht an. Die Verkabelung sollte von qualifizierten Fachkräften durchgeführt werden. Schließen Sie diese Kamera ausschließlich an einen in der UL-Liste eingetragenen PoE-Switch oder ein 12-V-Gleichstrom- bzw.
Kabelanforderungen Um einen störungsfreien Betrieb zu gewährleisten, müssen Sie folgende Kabelanforderungen sowie die Anforderungen hinsichtlich des Leistungsbedarfs für die Kameras berücksichtigen. Es wird Kategorie-5-Verkabelung oder besser empfohlen. Alle Netzwerkkabel müssen gemäß den geltenden Bestimmungen und Vorschriften installiert werden. Tabelle 1 unten enthält die Anforderungen an die Kabel, die mit der Kamera verbunden sind.
Kamerabeschreibung Abbildung 1: Seitenansicht der Box-Kamera 1. Anschluss für geregeltes Objektiv 2. Kamera Anschluss für geregeltes Videoobjektiv:: 3. Auflagemaßanpassung A. Video (weiß); B. Netz; C. NC; 4. Objektiv (Geregeltes Objektiv abgebildet. D. Erdung (schwarz) Manuelles Objektiv hat kein Kabel.) Nicht Anschluss für geregeltes DC-Objektiv: enthalten A.
Anschlüsse Abbildung 2: Rückseite der Kamera 1. Power-LED. 5. Alarmeingang und -ausgang. Anschluss, um einen Alarm auf dem 2. Reset-Taste. Netzwerkgerät auszulösen. Durch Drücken dieser Taste wird die Kamera auf die Werkseinstellungen 6. Netzteil. zurückgesetzt. Anschluss an 12-V-Gleichstrom- bzw. 24V-Gleichstrom-Netzteil. 3.
Alarmausgang Offener Kollektor. Entspricht 48 V externer Stromversorgung. Anschlusstyp Verschraubbarer Anschluss Anschließen analoger Kabel Schließen Sie einen Standard-CCTV-Monitor an das System an, um die Qualität des Videobildes mithilfe des DIP-Schalters anzupassen. Die DIP-Schalter können auch angepasst werden, wenn diese an das IP-System angeschlossen sind. So schließen Sie die Kabel an: 1.
Tabelle 3: Funktionen der DIP-Schalter Schalter Beschreibung Weißabgleich EIN: ATW-Modus; AUS: PTL-Modus Gegenlichtkompensation EIN: BLC aus; AUS: BLC ein Automatische Blende/automatische Bildverstärkung EIN: Auto Iris (AI)-Modus; AUS: Auto Exposure (AE)-Modus (Automatische Bildverstärkung) Tag/Nacht-Einstellung EIN: Automatischer Tag/Nacht-Modus; AUS: nur Farbmodus Gespiegelt EIN: Normal;...
Seite 12
schwachem Licht schaltet die Kamera auf die monochrome Anzeige um und entfernt den Infrarotfilter, wodurch sich die Empfindlichkeit der Kamera bei wenig Licht erhöht. Mit einer Option kann erzwungen werden, dass die Kamera im Farbmodus bleibt und nicht in den monochromen Modus wechselt – unabhängig von den herrschenden Lichtverhältnissen.
Systemkonfiguration In diesem Abschnitt wird die Konfiguration der Kamera über einen Webbrowser behandelt. Softwareanforderungen Für die UVD-IP Kamera ist erforderlich: Microsoft Internet Explorer Es ist ein ActiveX-Plug-in für den VLC-Player erforderlich, um Videos wiederzugeben, wenn Internet Explorer zur Überwachung der Kamera verwendet wird.
2. Geben Sie im Webbrowser die standardmäßige feste IP-Adresse der Kamera (10.1.2.11) ein. Der Anmeldedialog wird angezeigt. 3. Geben Sie Benutzernamen und Passwort ein. Anmeldung: admin Passwort: admin 4. Klicken Sie auf OK. Die Startseite der UltraView IP Box Day/Night Range- Kamera wird angezeigt.
Übersicht der Überwachung und Konfiguration des Systems Verwenden Sie die Menüsymbolleiste oben in jedem Fenster, um auf die verschiedenen Fenster für Überwachung und Konfiguration der Kamera zuzugreifen. Es gibt fünf Optionen: • Home (Startseite): Rückkehr zur Startseite. • Live view (Livebildanzeige): Bilder im Live-Modus anzeigen.
Seite 16
Klicken Sie unten im Fenster auf die Schaltfläche Refresh (Aktualisieren), um die die angezeigten Informationen zu aktualisieren. Abbildung 6: Fenster „Monitoring“ (Überwachung; mit Gerätezustandsdaten)
Seite 17
Tabelle 4: Beschreibung des Fensters „Monitoring“ (Überwachung) Symbol Funktion Beschreibung Health Metrics Zeigt den Zustand der Kamera an. Die aufgeführten (Gerätezustandsdaten) Elemente sind: • CPU Temperature (CPU-Temperatur) (°C) • Core Voltage (Kernspannung) • Power Supply Voltage +1.2 V (Netzteilspannung) • Power Supply Voltage +1.8 V (Netzteilspannung) •...
Symbol Funktion Beschreibung Network Interfaces Zeigt Informationen zu Netzwerkkonfiguration und - (Netzwerkschnittstellen) status an. Die aufgeführten Elemente sind: • Type (Typ) • IP/Mask (IP/Maske) • Cable Status (Kabelstatus) • Tx Packets (Tx-Pakete) • Tx Errors (Tx-Fehler) • MAC Address (MAC-Adresse) •...
Seite 19
Abbildung 7: Bildschirm „Network Configuration“ (Netzwerkkonfiguration) Tabelle 5: Beschreibung des Bildschirms „Administration“ Symbol Funktion Beschreibung Network Configuration Definiert die Netzwerkparameter. (Netzwerkkonfiguration) Sie können eine IP-Adresse entweder automatisch oder manuell zuweisen, indem Sie eine der folgenden Optionen auswählen: DHCP. Aktivieren Sie für eine automatische Installation das Feld „DHCP Auto Configuration of IP Address“...
Seite 20
Symbol Funktion Beschreibung Address“ (Sendeadresse) und „Gateway Address“ (Gateway-Adresse) ein. Die Standard-IP-Adresse lautet 10.1.2.11. Klicken Sie auf die Schaltfläche Apply (Übernehmen), um die Änderungen zu speichern. Video port format (Video- Definiert das verwendete Videoformat (PAL oder Port-Format) NTSC). Aktivieren Sie eines der Formatfelder. Klicken Sie auf OK, um die Änderungen zu speichern.
Symbol Funktion Beschreibung Configuration download Listet alle Konfigurationsinformationen auf. (Konfigurations- Sie können diese in Form einer Datei auf Ihrem Download) Computer oder an einem anderen Ort speichern. Klicken Sie auf die Schaltfläche Save the configuration (Konfiguration speichern), um diese Informationen herunterzuladen, und geben Sie dann das Download-Ziel ein.
Garantiebedingungen und Kontaktinformationen Garantieinformationen Die Gerätegarantie für die UltraView IP Box Day/Night Range-Kamera beträgt drei Jahre ab Lieferdatum. Support-Informationen Unterstützung hinsichtlich Installation, Bedienung, Wartung und Problemlösung für dieses Produkt finden Sie in diesem Dokument und der sonstigen bereitgestellten Dokumentation. Sollten Sie weitere Fragen haben, wenden Sie sich bitte während der Geschäftszeiten an uns (Montag bis Freitag, Feiertage...
