Примечание: Для достижения оптимальной производительности
используйте объективы с автоматической диафрагмой.

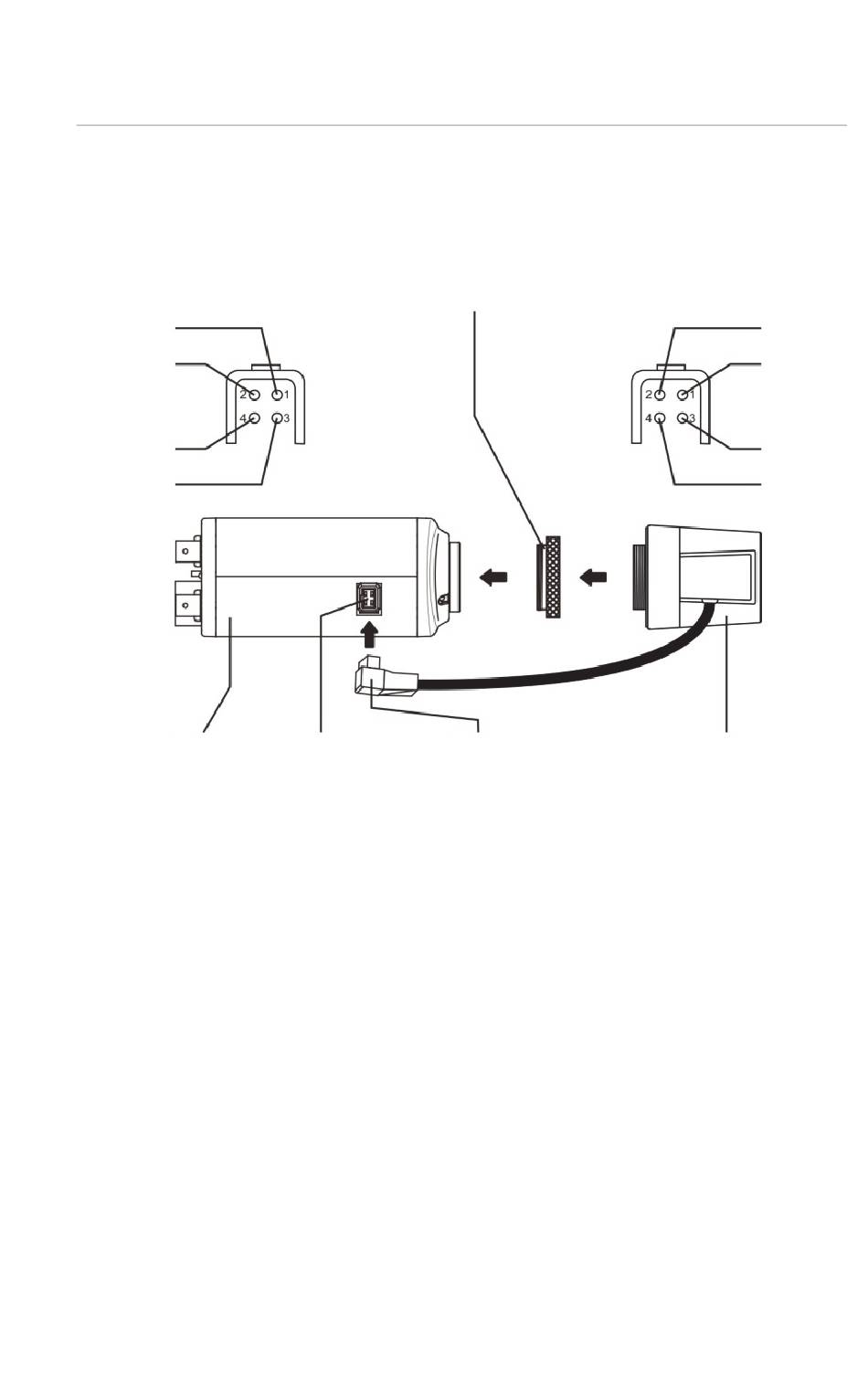

Рис. 3: Присоединение объектива
Выводы объектива с
автоматической диафрагмой
видеотипа
A
B
C
D
Камера
Выводы объектива с автоматической диафрагмой видеотипа: A. Красный (9 В
переменного тока); B. НЗ (свободный вывод); C. Черный (заземление); D.
Белый (видео)
Выводы объектива с автоматической диафрагмой DC-типа: E. Гасящая цепь
(+); F. Гасящая цепь (-); G. Управляющая цепь (+); H. Управляющая цепь (-)
1. При использовании объектива с типом крепления C,
прикрутите имеющийся в комплекте монтажный адаптер.
2. Закрепите объектив (в комплект не входит) на камере.
3. При использовании объектива с автоматической диафрагмой,
вставьте штекер объектива в соответствующий разъем.
Краткое руководство по началу работы
Адаптер с типом крепления C
(только для объективов с типом
крепления C)
Разъем для
объектива с
автоматическо
й диафрагмой
Выводы объектива с
автоматической диафрагмой
Штекер
объектива с
автоматической
диафрагмой
DC-типа
E
F
G
H
Объектив (на рисунке
с автоматической
диафрагмой); у ручной
диафрагмы кабеля
нет
