2. Połącz przewodem koncentrycznym zakończonym złączami BNC
złącze VIDEO OUT kamery oraz złącze wejścia sygnału wideo
monitora, multipleksera, krosownicy lub innego standardowego
urządzenia wideo.
Ustawianie trybu obiektywu
Jeżeli obiektyw posiada ręczną przysłonę, zignoruj ten przełącznik. Ma
on zastosowanie wyłącznie w przypadku przysłony automatycznej.

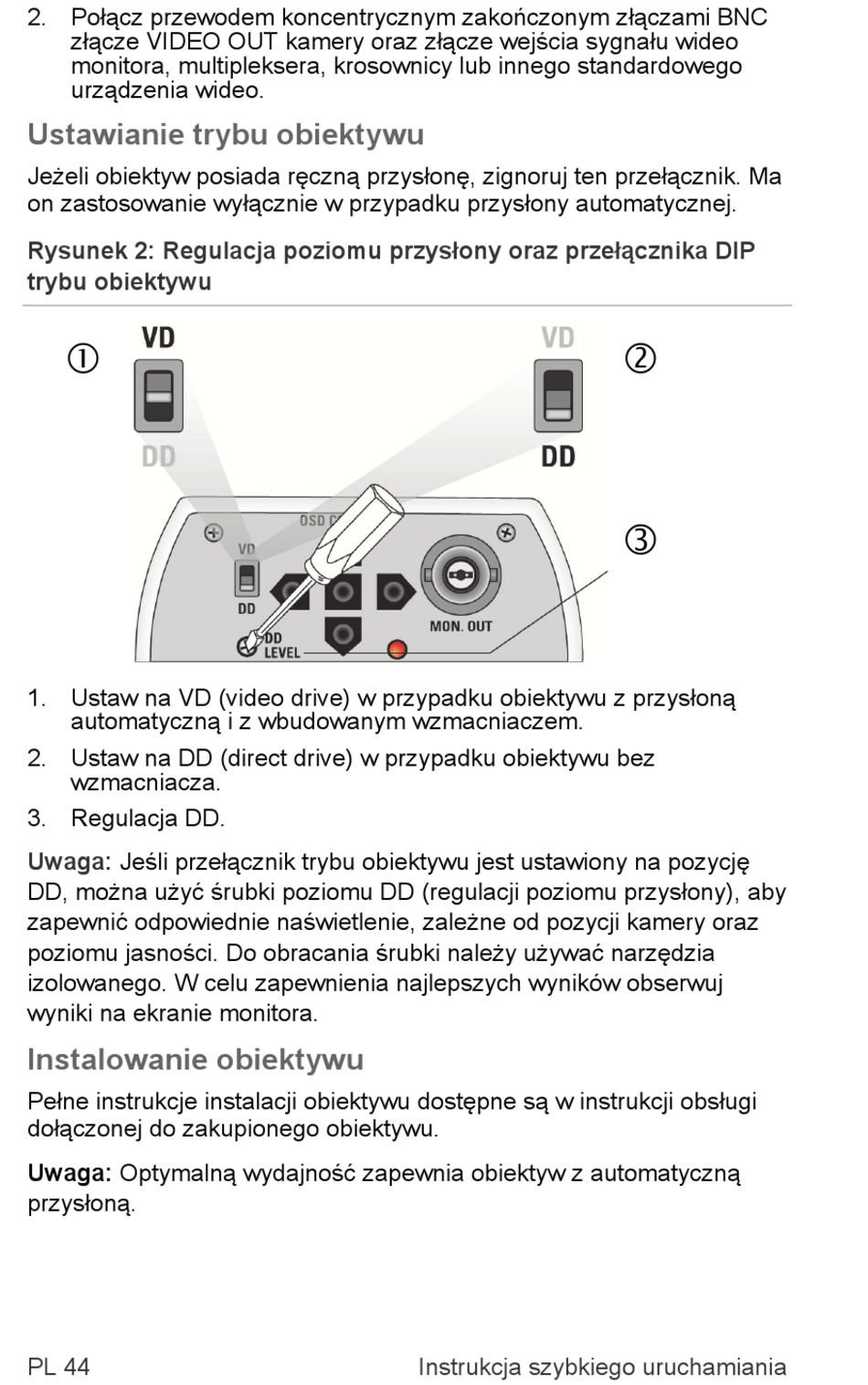

Rysunek 2: Regulacja poziomu przysłony oraz przełącznika DIP
trybu obiektywu

1. Ustaw na VD (video drive) w przypadku obiektywu z przysłoną
automatyczną i z wbudowanym wzmacniaczem.
2. Ustaw na DD (direct drive) w przypadku obiektywu bez
wzmacniacza.
3. Regulacja DD.
Uwaga: Jeśli przełącznik trybu obiektywu jest ustawiony na pozycję
DD, można użyć śrubki poziomu DD (regulacji poziomu przysłony), aby
zapewnić odpowiednie naświetlenie, zależne od pozycji kamery oraz
poziomu jasności. Do obracania śrubki należy używać narzędzia
izolowanego. W celu zapewnienia najlepszych wyników obserwuj
wyniki na ekranie monitora.
Instalowanie obiektywu
Pełne instrukcje instalacji obiektywu dostępne są w instrukcji obsługi
dołączonej do zakupionego obiektywu.
Uwaga: Optymalną wydajność zapewnia obiektyw z automatyczną
przysłoną.
PL 44 Instrukcja szybkiego uruchamiania


