2. Verbind een coaxkabel, die is afgesloten met BNC-aansluitingen,
met de VIDEO OUT-aansluiting van de camera en de video-ingang
van een monitor, multiplexer, schakeleenheid of ander standaard
videoapparaat.
De objectiefmodus instellen
U kunt deze schakeling negeren als uw objectief een handmatig
instelbare iris heeft. Deze is bedoeld voor auto-iris objectieven.

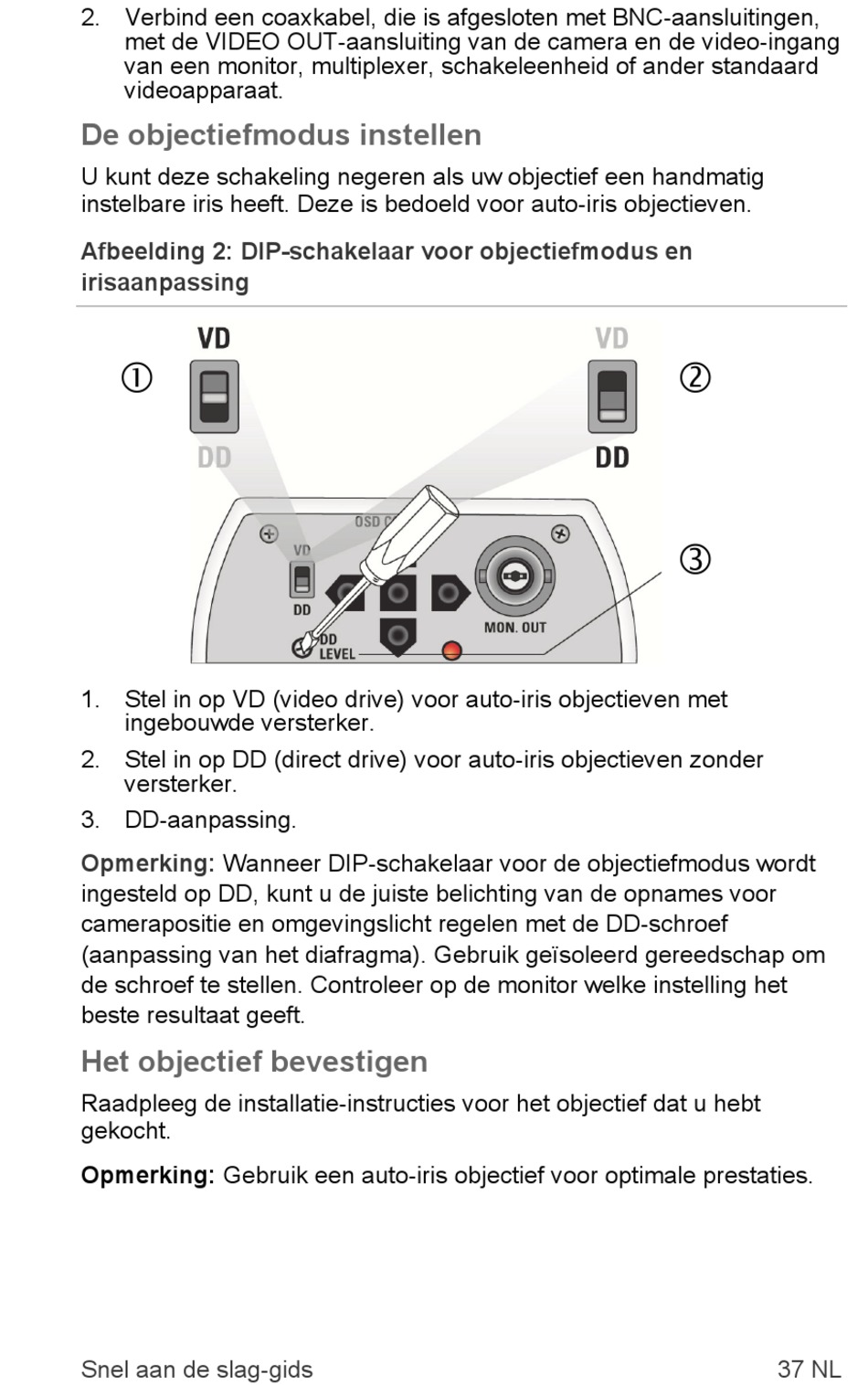

Afbeelding 2: DIP-schakelaar voor objectiefmodus en
irisaanpassing

1. Stel in op VD (video drive) voor auto-iris objectieven met
ingebouwde versterker.
2. Stel in op DD (direct drive) voor auto-iris objectieven zonder
versterker.
3. DD-aanpassing.
Opmerking: Wanneer DIP-schakelaar voor de objectiefmodus wordt
ingesteld op DD, kunt u de juiste belichting van de opnames voor
camerapositie en omgevingslicht regelen met de DD-schroef
(aanpassing van het diafragma). Gebruik geïsoleerd gereedschap om
de schroef te stellen. Controleer op de monitor welke instelling het
beste resultaat geeft.
Het objectief bevestigen
Raadpleeg de installatie-instructies voor het objectief dat u hebt
gekocht.
Opmerking: Gebruik een auto-iris objectief voor optimale prestaties.
