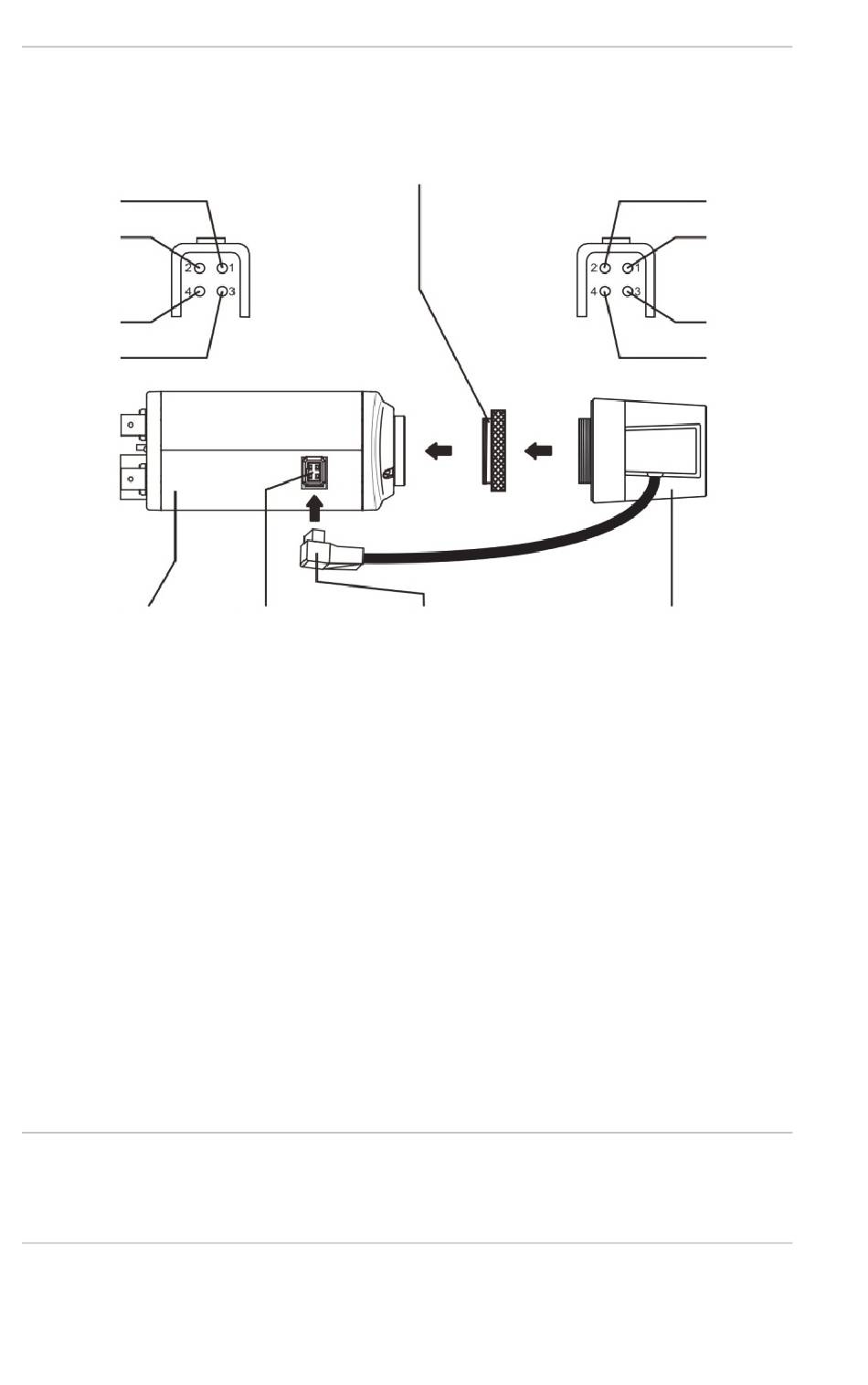

Figura 3: Fixação da lente
Ligações tipo vídeo da lente de
íris automática
A
B
C
D
Câmara
Ligações tipo vídeo da lente de íris automática: A. Vermelho (9 VAC); B. NC
(nenhuma ligação); C. Preto (terra); D. Branco (vídeo)
Ligações tipo DC da lente de íris automática: E. Bobina de amortecimento (+); F.
Bobina de amortecimento (-); G. Bobina de accionamento (+); H. Bobina de
accionamento (-)
1. Se utilizar uma lente do tipo montagem C, atarraxe o respectivo
adaptador fornecido.
2. Atarraxe à câmara a lente fornecida ao cliente.
3. Se utilizar uma lente de íris automática, insira a ficha da lente no
conector da lente de íris automática.
Potência de ligação
Cuidado: utilize fontes de alimentação de ligação directa, listadas na
UL com a marca de Classe 2 ou LPS (fonte de alimentação limitada)
de classificação da saída, conforme indicado na unidade.
PT 52
Adaptador de montagem C
(apenas para lentes de montagem C)
Auto-íris,
conector da
lente
Ligações tipo DC da lente de íris
Ficha da lente
com auto-íris
automática
Lente (auto-íris
mostrada); a íris
manual não possui
cabo
Guia Rápido
E
F
G
H
