TruVision HD TVI-Bullet-Kamera –
Installationsanleitung: TVB-2402/TVB-4402,
TVB-2404/TVB-4404, TVB-2405/TVB-4405
Produktübersicht
Diese Installationsanleitung gilt für die TruVision HD TVI-
Bullet-Kameramodelle TVB-2402/TVB-4402, TVB-2404/TVB-
4404 und TVB-2405/TVB-4405. In dieser Anleitung wird die
Standardinstallation beschrieben.
Lieferumfang
Kamera mit Netz- und
Videoausgabekabeln
Montagehalterung
Schablone
2
Drill Template
1
2
A
2
1
Hole A: for cables routed through the wall
1
Screw hole 1: for integrative bracket
Screw hole 2: for conduit back box
2
•
Installationsanleitung
CD
© 2016 United Technologies Corporation. Alle Rechte vorbehalten.
Interlogix ist Teil von UTC Climate, Controls & Security, einer Geschäftseinheit der United Technologies Corporation. Alle Rechte vorbehalten.
4 Schrauben und
4 Dübel für Wand- oder
Deckenmontage
4 Schrauben
(M4,8 × 18) zur
Befestigung der
Halterung
Sechskantschlüssel
•
WEEE-Blatt zur
Entsorgung
•
BNC-
Monitorausgangskabel

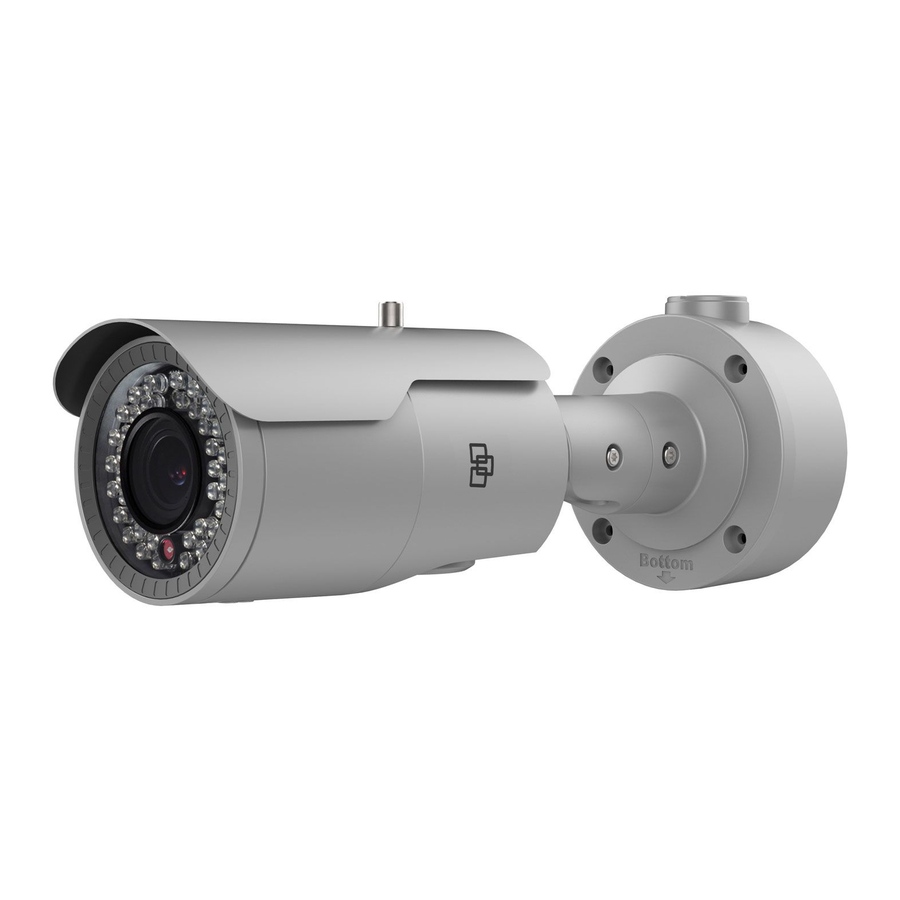

Kamerabeschreibung
4
5
6
1
2
3
1.
CVBS-Ausgang (schwarz)
2.
TVI-Ausgang (grau)
3.
Netzkabel
4.
Kameragehäuse
Hinweis:
Überprüfen Sie vor dem Einrichten eines Systems die
Ausgabeeinstellungen der Kamera. Der TVI-Videoausgang
kann nur an einen DVR mit TVI-Signaleingang angeschlossen
werden. Der CVBS-Ausgang unterstützt CVBS-
Standardmonitore (bzw. Testmonitore), Kodierer oder DVR.
Bei den 720p VF Bullet-Kameras TVB-2402/TVB-4402 können
der CVBS- und der TVI-Ausgang nicht gleichzeitig genutzt
werden. Verwenden Sie den integrierten Schalter, um den den
Videoausgang der Kamera auszuwählen.
Für 1080p VF Bullet-Kameras wie z. B. TVB-2404/TVB-4404
und TVB-2405/TVB-4405 wird der integrierte Schalter zum
Aktivieren/Deaktivieren der WDR-Funktion verwendet. Wenn
die WDR-Funktion aktiviert ist, wird der CVBS-Ausgang
blockiert.
Abbildung 1: TVB-2402/TVB-4402
P/N 1073164-DE • REV A • ISS 07APR16
8
7
5.
Streulichtblende
6.
Objektiv
7.
Montagehalterung
8.
Montagehalterung
Fokus
Zoom
Menütaste
Schalter (oben = CVBS/unten = TVI)
BNC-Ausgang
