TruVision TVB 2102/ TVB 4102 /TVB 2103/
TVB 4103 IR Bullet-Kamera –
Installationsanweisungen

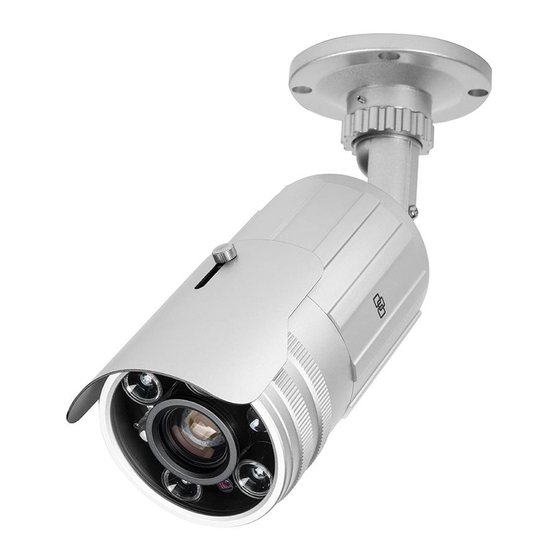

Abbildung 1: Komponenten der Kamera
A. Sonnenschutz
Abbildung 2: Kameravorderseite
A. LED-IR-Leuchten (Gesamtzahl der Leuchten variiert je nach Modell)
B. Objektiv
C. Lichtsensor
Abbildung 3: Zoom- und Fokuseinstellung der Kamera
TVB-2102/TVB-4102 TVB-2103/TVB-4103
A. Fokus B. Zoom
Abbildung 4: OSD-Kabel (nur für TVB-2103/ 4103)
A. OSD-Steuerung; B. Netzkabel; C. Videokabel
P/N 1072653A-DE • REV 1.0 • ISS 06MAR14
B. Verborgene Kabelhalterung
Übersicht
Vorliegend finden Sie die Installationsanweisungen für die
Modelle TVB-2102/TVB-4102 und TVB-2103/TVB-4103 der
TruVision IR Bullet-Kamera. In diesen Anweisungen wird die
Standardinstallation beschrieben.
Die Kamera umfasst Folgendes:

Kamera mit Netz- und Videoausgabekabeln

Sonnenschutz

Bohrschablone

Ein Anschlussblock für doppelte Stromversorgung mit
Schraube und Dübel

Vier Dübel und vier Schrauben für Wand- oder
Deckenmontage
Ziehen Sie beim Einrichten der Kamera die Abbildungen 1, 2
und 3 zurate.
Installation
Verwenden Sie bei der Installation der Kamera die
Montagehalterung.
So installieren Sie die Kamera:
1. Platzieren Sie die Bohrschablone an der gewünschten
Installationsposition und markieren Sie die Position der
Montagebohrungen.
2. Bohren Sie unter Beachtung der örtlichen Bestimmungen
die Montageöffnungen und bereiten Sie diese vor.
3. Befestigen Sie die Halterung mit den geeigneten
Befestigungselementen sicher an der Montagefläche.
4. Schließen Sie ein Koaxial-Videokabel (75 Ohm) an das
Videokabel und ein Netzteil (12V DC oder 24V AC) an das
Netzkabel an.
5. Versiegeln Sie gegebenenfalls sorgfältig alle
Montagebohrungen, sodass keine Feuchtigkeit in die
Montagefläche eindringen kann.
6. Passen Sie Position und Winkel der Kamera nach
Bedarf an.
7. Wenn erforderlich, verwenden Sie einen
Schlitzschraubendreher, um zuerst den Zoom und
anschließend den Fokus anzupassen (siehe Abbildung 3).
