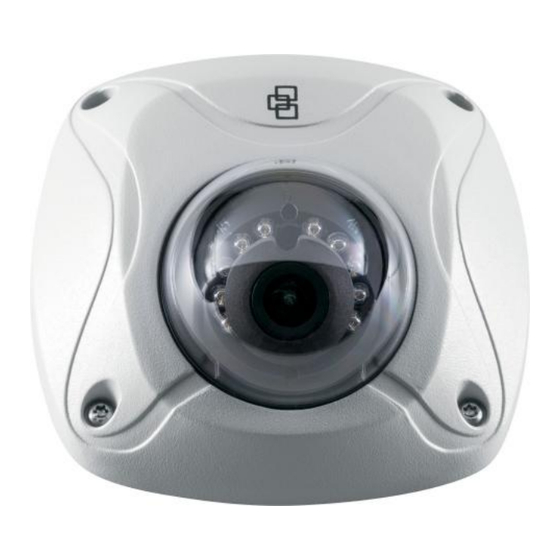

- Seite 1 Installationsanleitung für die TruVision HD-TVI 1080P- Keilform-Kamera P/N 1073183-DE • REV A • ISS 20MAR17...
- Seite 2 Copyright © 2017UTC Fire & Security. Alle Rechte vorbehalten. Interlogix ist Teil von UTC Climate, Controls & Security, einer Geschäftseinheit von UTC Fire & Security. Alle Rechte vorbehalten. Marken und Patente In diesem Dokument verwendete Handelsnamen können Marken oder eingetragene Marken der Hersteller oder Anbieter der betreffenden Produkte sein.
-
Seite 3: Inhaltsverzeichnis
Inhalt Produktübersicht 2 Kamerabeschreibung 3 Installation 4 Betriebstemperaturbereich 7 Programmieren 7 Rufen Sie das OSD (On Screen Display)-Menü der Kamera auf 7 Menüstruktur 8 Spezifikationen 9 Installationsanleitung für die TruVision HD-TVI 1080P-Keilform-Kamera... -
Seite 4: Produktübersicht
Dübel für Wand- oder Deckenmontage Bohrschablone für die Kamera Zwei M4 x 8 mm-Schrauben für die Installation der Kamera auf der Adapterplatte Torx-Schlüssel Adapterplatte Bohrschablone für die Adapterplatte Installationsanleitung Installationsanleitung für die TruVision HD-TVI 1080P-Keilform-Kamera... -
Seite 5: Kamerabeschreibung
Indikatoren Kamerabeschreibung ② ④ ⑤ ③ ① 1. TVI-Videoausgang 4. HD-TVI-Videotestkabel 2. Netzkabel 5. Menütaste 3. Kamerabasis Hinweis: Die HD-TVI-Keilform-Kamera sollte nur an einem DVR angeschlossen werden, der ein TVI-Signal unterstützt. Installationsanleitung für die TruVision HD-TVI 1080P-Keilform-Kamera... -
Seite 6: Installation
Objektivanpassung an den beiden kleinen Löchern in der Kamera aus. Drehen bzw. schwenken Sie die Kamera mit dem Werkzeug zur Objektivanpassung, bis das Objektiv an der richtigen Stelle positioniert ist. Mithilfe dieses Werkzeugs kann auch der Neigungswinkel eingestellt werden. Installationsanleitung für die TruVision HD-TVI 1080P-Keilform-Kamera... - Seite 7 Sie ein größeres Loch für den Kabelbaum. 3. Installieren Sie die Adapterplatte mit zwei der M4 x 25 mm-Schrauben und Dübeln. 4. Lösen Sie mit dem Torx-Schraubenschlüssel die vier Schrauben, um die Gehäuseabdeckung vom Gerät zu entfernen. Installationsanleitung für die TruVision HD-TVI 1080P-Keilform-Kamera...
- Seite 8 Hinweis: Entfernen Sie nicht den am Objektiv befestigten Schaumstoffring. Dieser Schaumstoffring ist erforderlich, um die Blendung durch IR-Strahler zu reduzieren. 7. Ziehen Sie mit dem Torx-Schraubenschlüssel die Sicherungsschraube an und installieren Sie die Gehäuseabdeckung wieder an der Kamera. Installationsanleitung für die TruVision HD-TVI 1080P-Keilform-Kamera...
-
Seite 9: Betriebstemperaturbereich
Rufen Sie das OSD (On Screen Display)-Menü der Kamera So richten Sie die Kamera ein: 1. Rufen Sie auf dem DVR unter Camera Settings das PTZ-Menü auf, und wählen Sie im Dropdown-Menü das TruVision-Coax-Protokoll für die TruVision HD-TVI- Kamera aus. Installationsanleitung für die TruVision HD-TVI 1080P-Keilform-Kamera... -
Seite 10: Menüstruktur
6. Wenn das Setup abgeschlossen ist, wählen Sie Exit aus und beenden Sie die OSD- Anzeige der Kamera mit Iris+. Hinweis: Sie können mit der Menütaste auf der Kamera das Setup-Menü der Kamera nicht verlassen. Menüstruktur Installationsanleitung für die TruVision HD-TVI 1080P-Keilform-Kamera... -
Seite 11: Spezifikationen
Spezifikationen Netzteil 12 V DC Stromstärke 420 mA max. Leistungsaufnahme 5 W max. Nettogewicht 260 g Abmessungen 99,5 x 97 x 46,8 mm Installationsanleitung für die TruVision HD-TVI 1080P-Keilform-Kamera...
