Montieren und Anschließen
Angeschlossene Komponenten
Druckbegrenzungseinrichtung
Pumpenausstoß
16

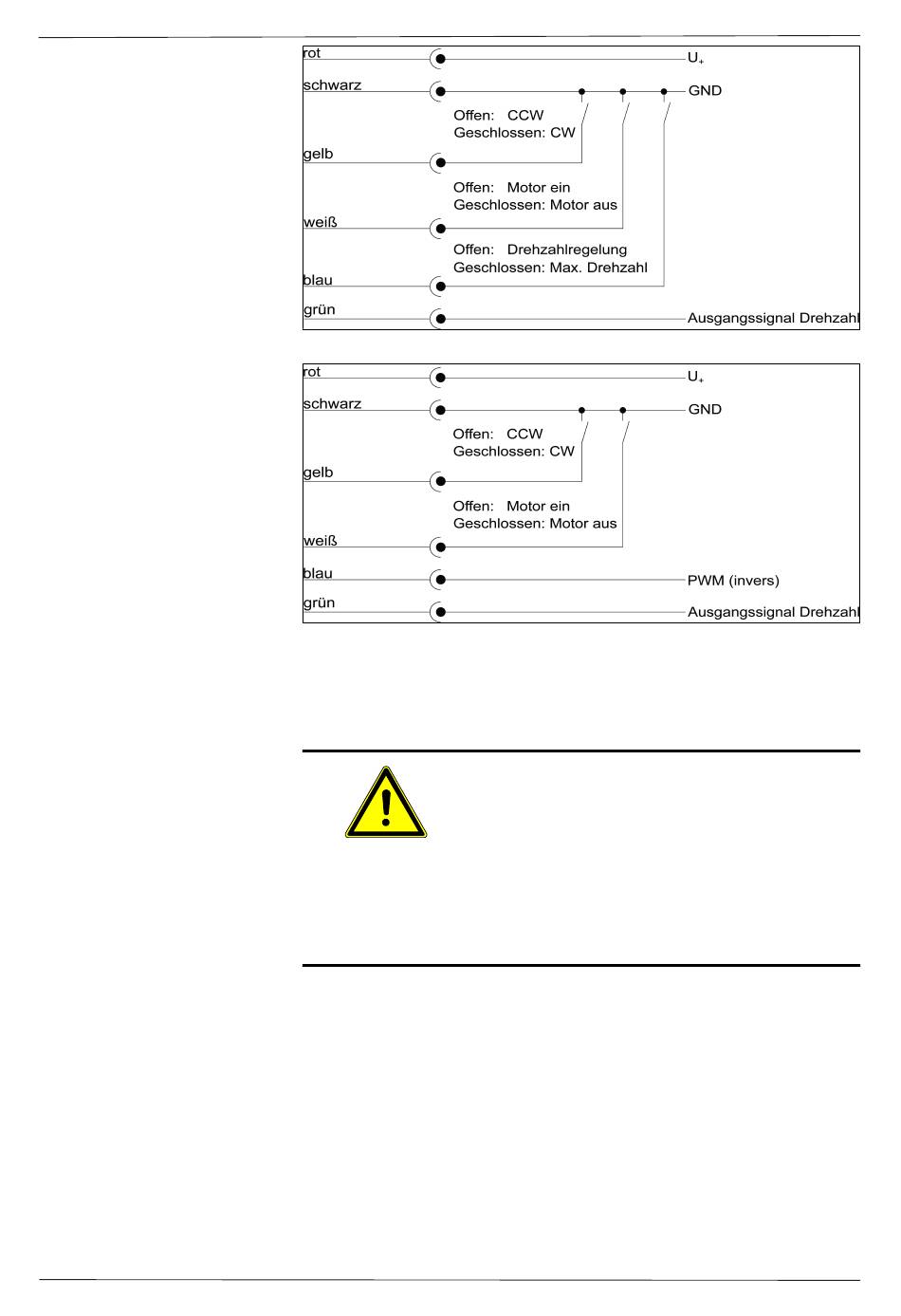

Abb. 4 Anschlussplan ohne externe Sollwertvorgabe
Abb. 5 Anschlussplan mit externer Sollwertvorgabe
7.3 Pneumatisch anschließen
VORSICHT
à
Nur Komponenten an die Pumpe anschließen, die für die pneumati-
schen Daten und thermischen Anforderungen der Pumpe ausgelegt
sind. (siehe Kapitel 4 Technische Daten).
à
Kompressoren durch eine Druckbegrenzungseinrichtung zwischen
Druckstutzen des Kompressors und dem ersten Absperrventil schüt-
zen.
à
Wenn die Pumpe als Vakuumpumpe eingesetzt wird, den unter Um-
ständen heißen Pumpenausstoß am pneumatischen Auslass der Pum-
pe sicher ableiten (bzgl. Medium und Geräusch).
Original Betriebs- und Montageanleitung, Deutsch, KNF 316780-316782 04/19
Pendelkolben-pumpen NPK012
Personen- oder Sachschaden durch wegge-
schleuderte Verschlussstopfen
Der Verschlussstopfen auf der Druckseite der
Pumpe kann bei Nichtentfernen durch den entste-
henden Überdruck im Betrieb weggeschleudert
werden.
à
Verschlussstopfen bei der Installation, entfer-
nen.
