Aufbau und Funktion
1 Einlassventil
2 Auslassventil
3 Förderraum
4 Druckscheibe
5 Dichtlippe
6 Exzenter
7 Pleuel
8 Kompressorgehäuse
10
Funktion Pendelkolbenpumpe

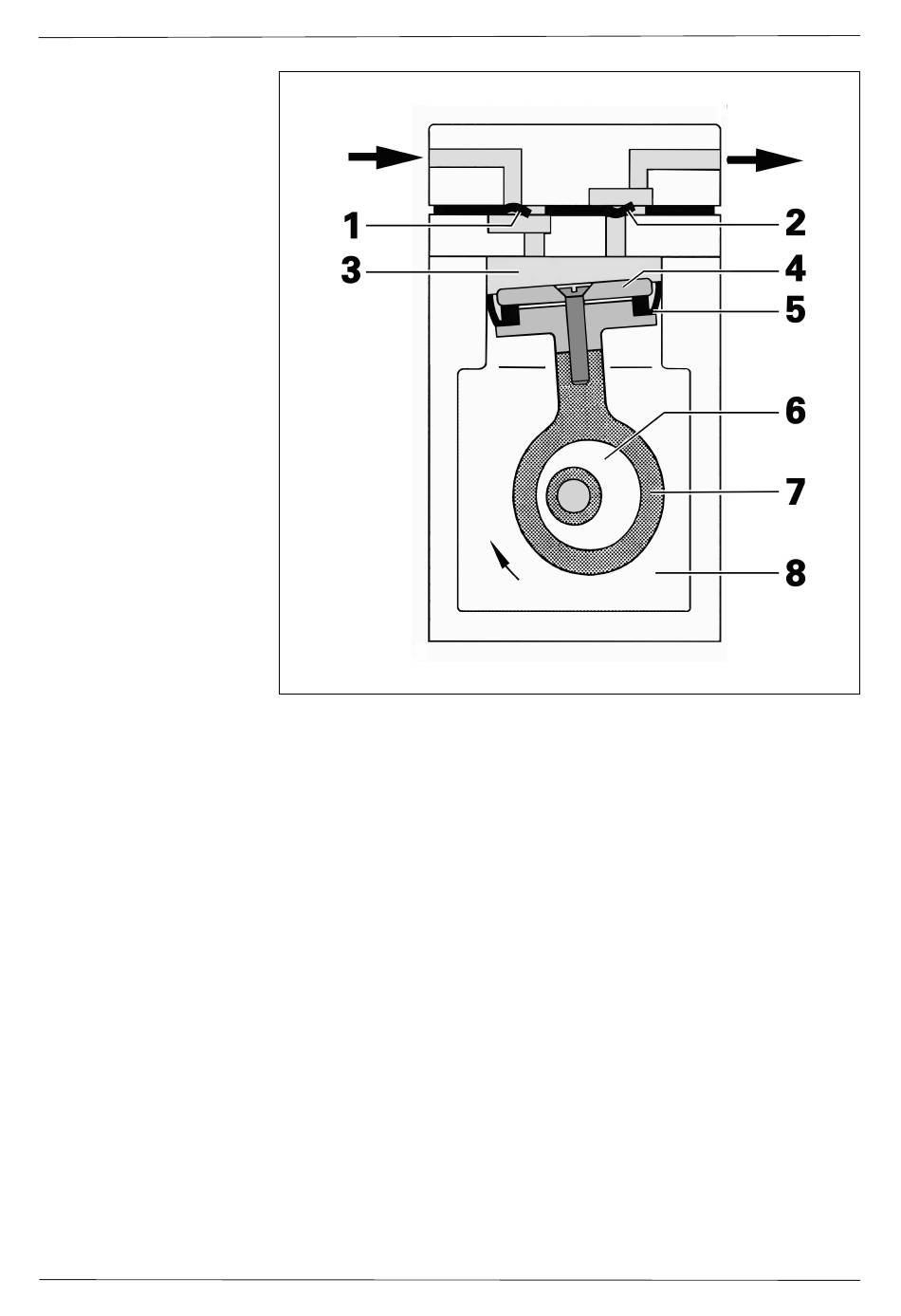

Abb. 2 Funktionsprinzip Pendelkolbenpumpe
Pendelkolbenpumpen fördern, komprimieren und evakuieren Luft.
Der Pendelkolben, bestehend aus Druckscheibe (4) und Dichtlippe (5), wird
durch den Exzenter (6) und den Pleuel (7) auf und ab bewegt. Im Abwärtshub
saugt der Pendelkolben das zu fördernde Medium über das Einlassventil (1)
an. Im Aufwärtshub drückt der Pendelkolben das Medium über das Auslass-
ventil (2) aus dem Pumpenkopf heraus. Der Pendelkolben ist zum Pumpenge-
häuse hin durch eine Dichtlippe (5) abgedichtet und arbeitet ölfrei.
