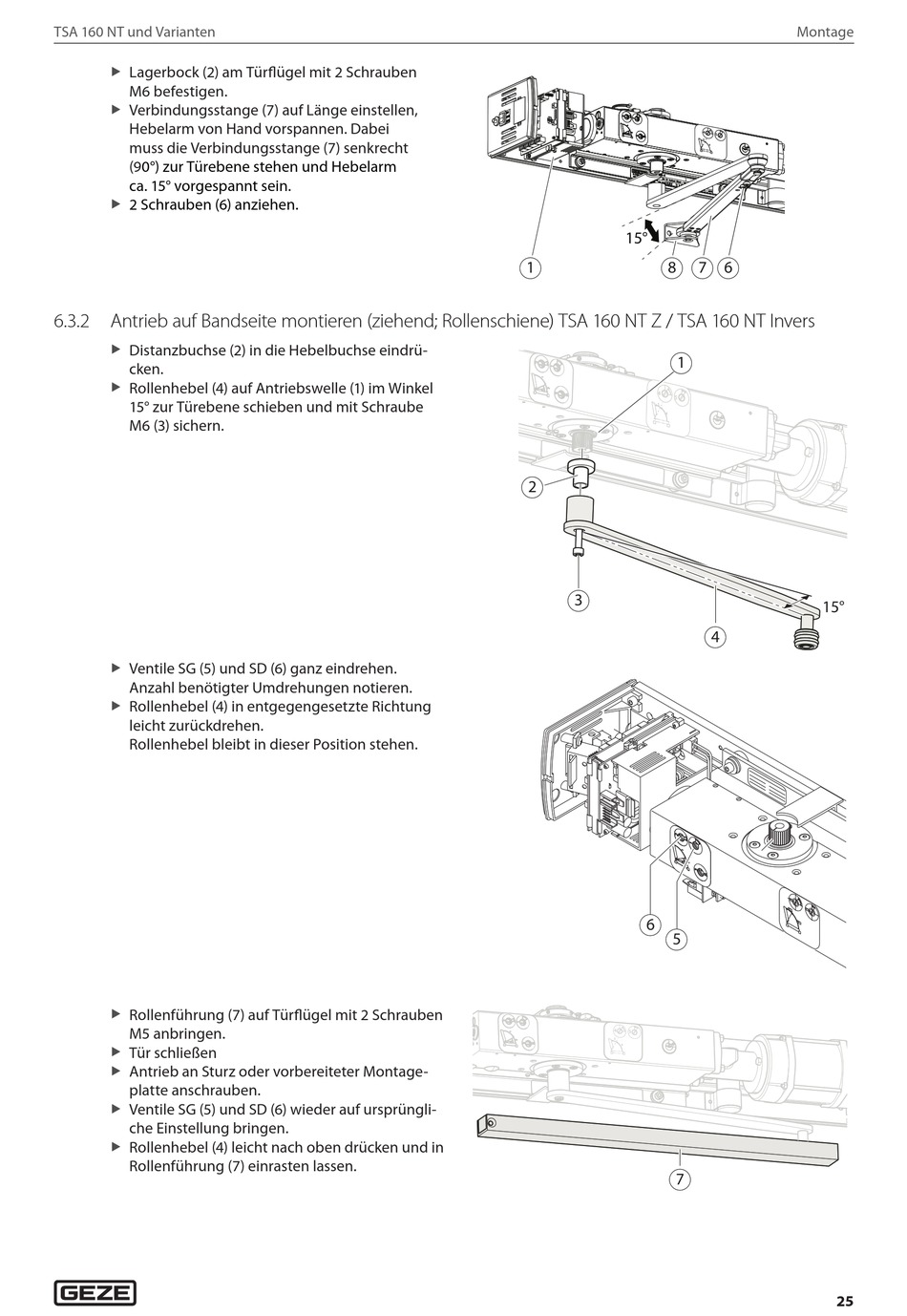

GEZE TSA 160 NT Montage- Und Serviceanleitung Seite 25

TSA 160 NT und Varianten
Lagerbock (2) am Türflügel mit 2 Schrauben
X
M6 befestigen.
Verbindungsstange (7) auf Länge einstellen,
X
Hebelarm von Hand vorspannen. Dabei
muss die Verbindungsstange (7) senkrecht
(90°) zur Türebene stehen und Hebelarm
ca. 15° vorgespannt sein.
2 Schrauben (6) anziehen.
X
6.3.2 Antrieb auf Bandseite montieren (ziehend; Rollenschiene) TSA 160 NT Z / TSA 160 NT Invers
Distanzbuchse (2) in die Hebelbuchse eindrü-
X
cken.
Rollenhebel (4) auf Antriebswelle (1) im Winkel
X
15° zur Türebene schieben und mit Schraube
M6 (3) sichern.
Ventile SG (5) und SD (6) ganz eindrehen.
X
Anzahl benötigter Umdrehungen notieren.
Rollenhebel (4) in entgegengesetzte Richtung
X
leicht zurückdrehen.
Rollenhebel bleibt in dieser Position stehen.
Rollenführung (7) auf Türflügel mit 2 Schrauben
X
M5 anbringen.
Tür schließen
X
Antrieb an Sturz oder vorbereiteter Montage-
X
platte anschrauben.
Ventile SG (5) und SD (6) wieder auf ursprüngli-
X
che Einstellung bringen.
Rollenhebel (4) leicht nach oben drücken und in
X
Rollenführung (7) einrasten lassen.
15°
1 8
1
2
3
6
5
4
5
5
4
7
Montage
4
5
5
4
7 6
15°
4
