Grundaufbau

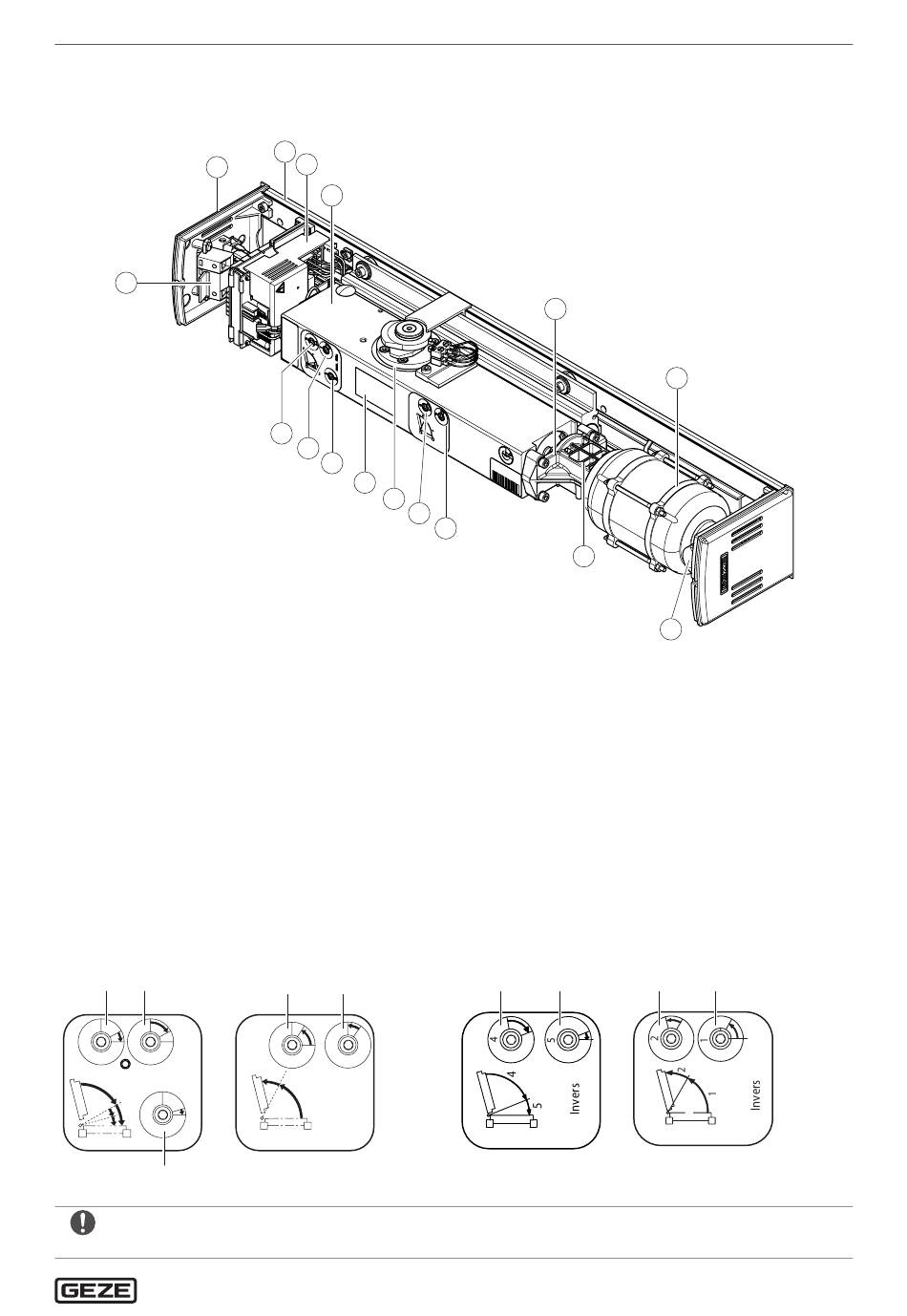

5.2. 1 Antrieb TSA 160 NT EN 3–6
1
16
1 Seitenplatte
2 Grundplatte
3 Steuerung
4 Hydraulikzylinder
5 Schließmomenteinstellung
(bei Invers-Antrieben: Öffnungsmomenteinstellung)
6 Motor
7 Kondensator
8 Pumpe
9 Öffnungsdämpfung (ÖD)
(bei Invers-Antrieben: Schließdämpfung (SD))
SD SG
2 1
1
2
2
3
3
SE
Ein zu weit geöffnetes Endschlag-Ventil (SE) führt zu einer Reduzierung der Öffnungskraft.
2
3
4
15
14
13
12
11
10
9
ÖG ÖD
4 5
5
4
5
8
10 Öffnungsgeschwindigkeit (ÖG)
(bei Invers-Antrieben: Schließgeschwindigkeit (SG))
11 Antriebswelle
12 Typenschild
13 Schlageinstellung (SE)
(nicht bei Invers-Antrieben)
14 Schließgeschwindigkeit (SG)
(bei Invers-Antrieben: Öffnungsgeschwindigkeit (ÖG))
15 Schließdämpfung (SD)
(bei Invers-Antrieben: Öffnungsdämpfung (ÖD))
16 Netzsicherung TSA 160 EN 3–6: T1.6A
bei Invers-Antrieben
SG SD
