TSA 160 NT und Varianten

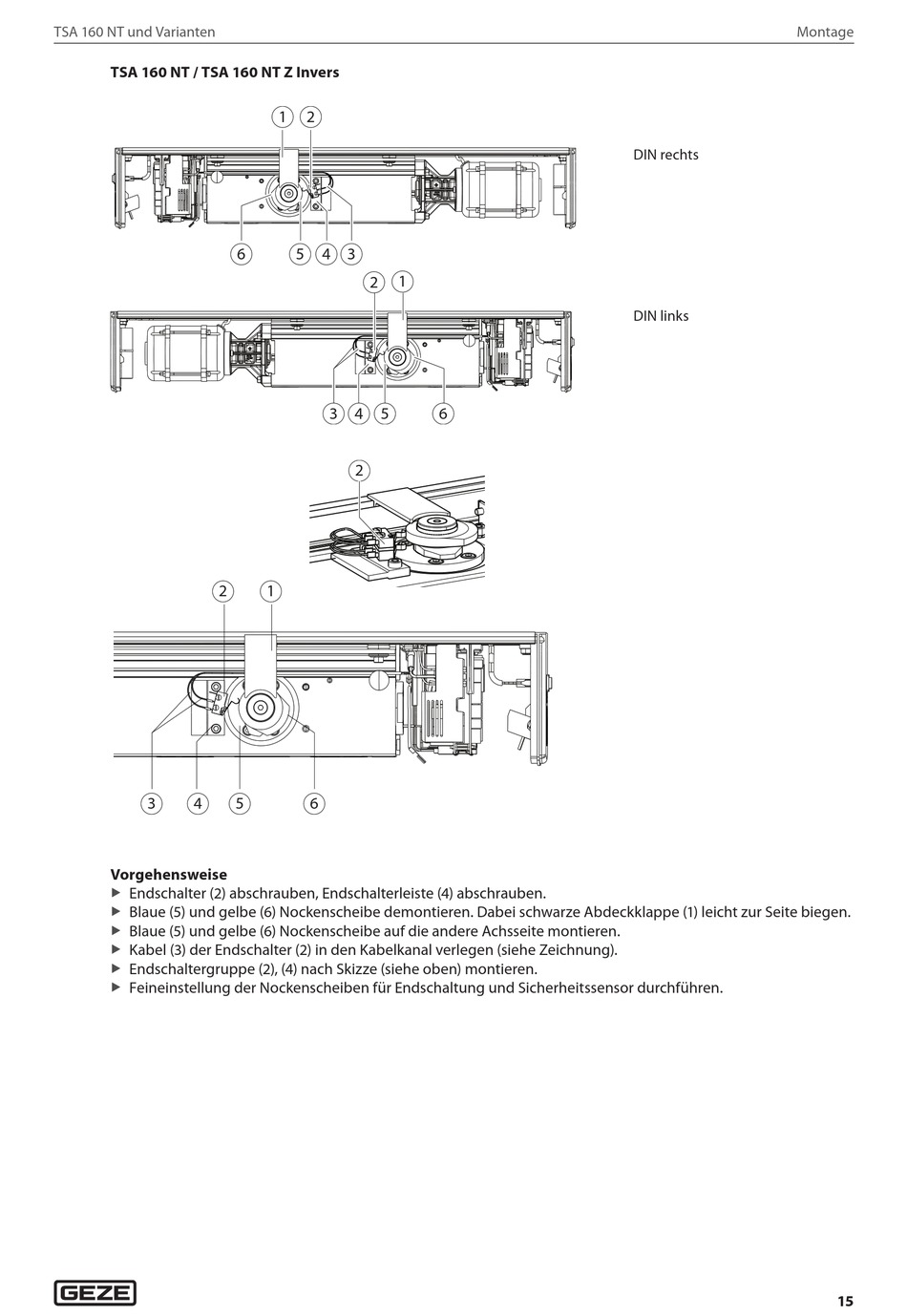

TSA 160 NT / TSA 160 NT Z Invers
2
3 4
Vorgehensweise
Endschalter (2) abschrauben, Endschalterleiste (4) abschrauben.
X
Blaue (5) und gelbe (6) Nockenscheibe demontieren. Dabei schwarze Abdeckklappe (1) leicht zur Seite biegen.
X
Blaue (5) und gelbe (6) Nockenscheibe auf die andere Achsseite montieren.
X
Kabel (3) der Endschalter (2) in den Kabelkanal verlegen (siehe Zeichnung).
X
Endschaltergruppe (2), (4) nach Skizze (siehe oben) montieren.
X
Feineinstellung der Nockenscheiben für Endschaltung und Sicherheitssensor durchführen.
X
1 2
6 5 4 3
2 1
3 4 5
2
1
5 6
6
Montage
DIN rechts
DIN links
15
