4.3.3. Widerstandsmessung und Durchgangsprüfung
Entfernen Sie vor jeder Widerstandsmessung alle Spannungen vom
Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden.

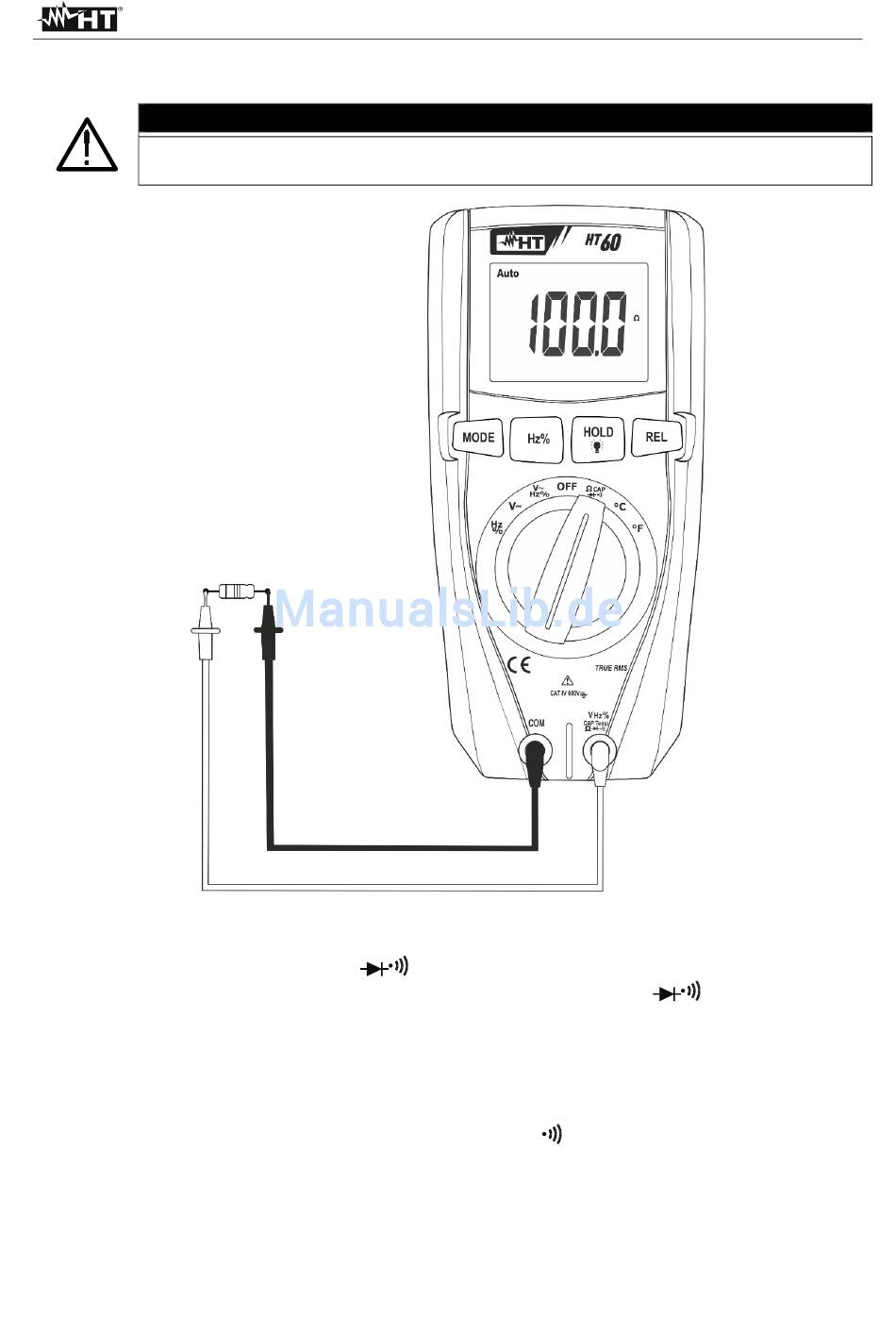

Abb. 4: Verwendung des Gerätes für Widerstandsmessung und Durchgangsprüfung
1. Wählen Sie Stellung ΩCAP aus.
2. Verbinden Sie die rote Messleitung mit der VHz%CAPTemp Ω
und die schwarze Messleitung mit der COM Eingangsbuchse.
3. Verbinden Sie die Messleitungen in die gewünschten Messpunkten des zu messenden
Kreises (siehe Fig. 4). Der Widerstandswert erscheint auf dem Display.
4. Die Meldung "O.L." gibt an, dass der Widerstandswert den maximalen Wert, der mit dem
Gerät gemessen werden kann, überschreitet.
5. Drücken Sie die MODE Taste bis das Symbol
Durchgangstest zu aktivieren und verbinden Sie das Gerät wie bei
Widerstandsmessung. Der Durchgangssummer aktiviert sich bei Werten von R < 30 Ω.
6. Zur Verwendung der HOLD Funktion, siehe § 4.2.
ACHTUNG
"
im Display erscheint um den
"
DE - 11
HT60
