4.4.4. Widerstandsmessung und Durchgangsprüfung
Entfernen Sie vor jeder Widerstandsmessung alle Spannungen vom
Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden.

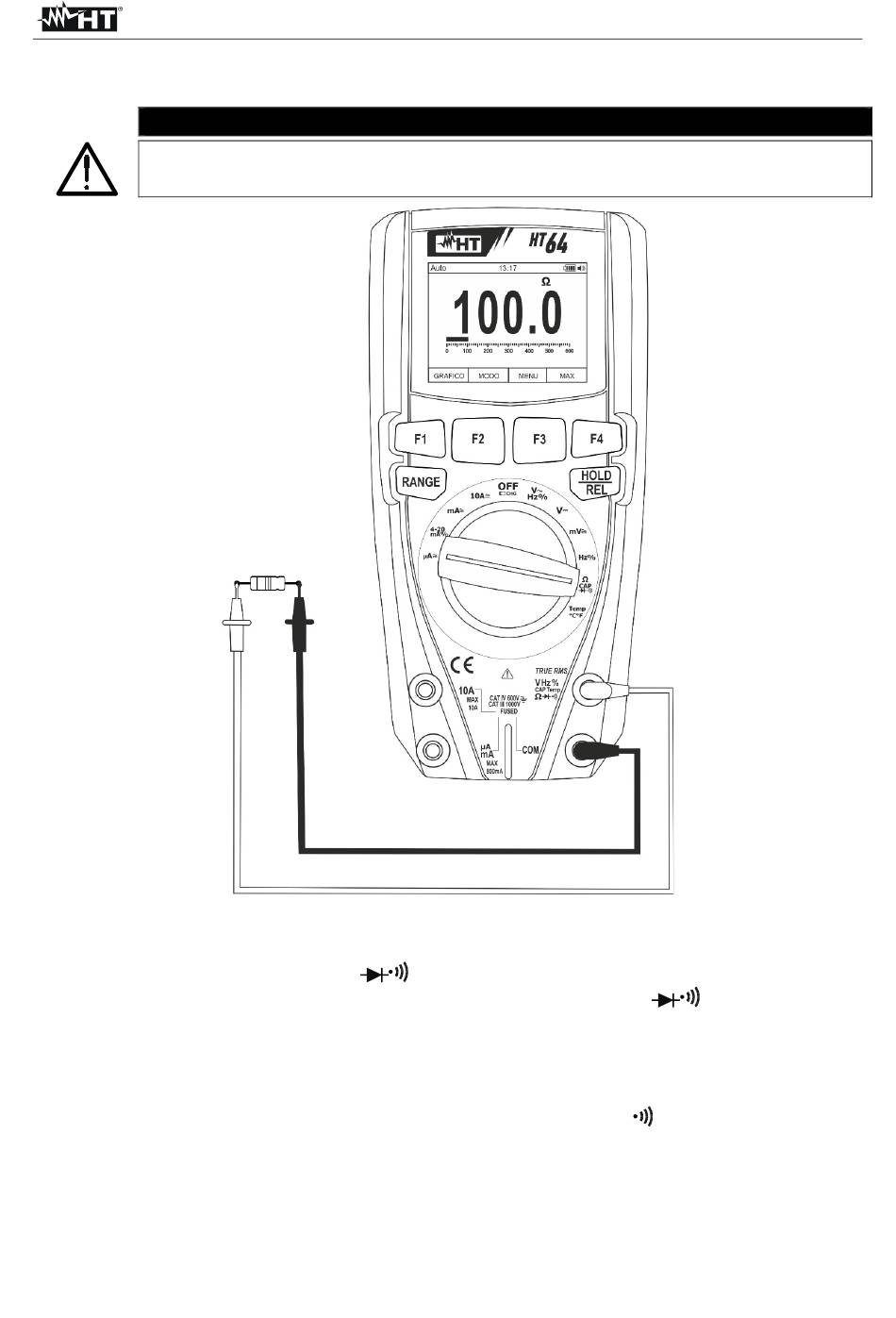

Abb. 25: Verwendung des Gerätes für Widerstandsmessung und Durchgangsprüfung
1. Wählen Sie Stellung ΩCAP aus.
2. Verbinden Sie die rote Messleitung mit der VHz%CAPTempΩ
und die schwarze Messleitung mit der COM Eingangsbuchse.
3. Verbinden Sie die Messleitungen mit den gewünschten Messpunkten des zu messenden
Kreises (siehe Fig. 25). Der Widerstandswert erscheint auf dem Display.
4. Wenn im Display die Meldung
5. Drücken Sie die F2 (Modus) Taste zur Auswahl der Messung
verbinden Sie die Messleitungen mit den gewünschten Punkten des zu messenden
Kreises.
6. Der (nur indikative) Wert wird im Display in Ω angezeigt und das Gerät erzeugt ein
Tonsignal, falls der Widerstandswert <25 Ω ist.
7. Zur Verwendung der Funktionen HOLD, RANGE, REL siehe § 4.2.
8. Zur Verwendung der internen Funktionen, siehe § 4.3.
ACHTUNG
O.L
erscheint, wählen Sie einen höheren Bereich aus.
"
"
DE - 20
Eingangsbuchse
(Durchgangstest) und
"
"
HT64
