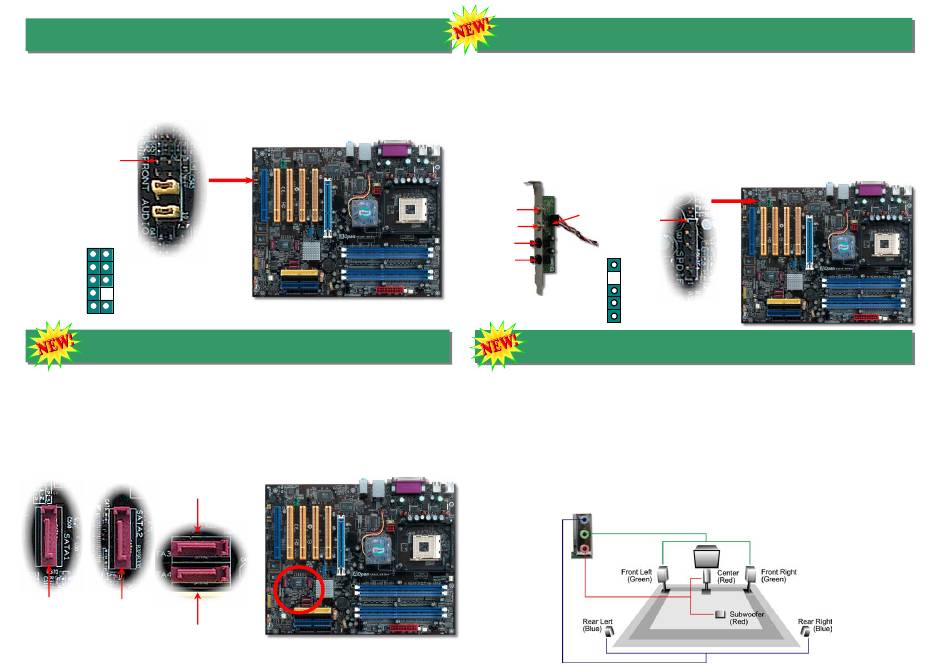

10. Frontplatten-Audioanschluss
Falls das Computergehäuse über eine Audioschnittstelle an der Frontplatte verfügt,
können Sie die Onboard-Audiofunktion über diesen Anschluss mit der Frontplatte
verbinden. Entfernen Sie vor Anschluss des Kabels bitte die Jumperkappen 5-6 und 9-10
des Frontplatten-Audioanschlusses. Entfernen Sie diese gelbe Jumperkappen nicht, wenn
Ihr Computergehäuse über keinen Frontplatten-Audioanschluss verfügt.
Pin 1
1
AUD_MIC
AUD_GND
AUD_MIC_BIAS
AUD_VCC
AUD_FPOUT_R
AUD_RET_R
NC
KEY
AUD_FPOUT_L
AUD_RET_L
Frontplatten-Audioanschluss
11. Anschluss einer Serial ATA-Festplatte
Zum Anschluss einer Serial ATA-Festplatte benötigen Sie ein serielles, 7-poliges ATA-Kabel.
Mit diesem Kabel können Sie die Festplatte und den Serial ATA-Header des Motherboards
verbinden. Wie bei herkömmlichen Festplatten müssen Sie auch hier ein Netzkabel
anschließen. Bei dieser Festplatte müssen Sie keine Jumper betätigen, um sie als Master
oder Slave festzulegen. Beim Anschluss von zwei Serial ATA-Festplatten legt das System
automatisch die mit dem Header „Serial ATA 1" verbundene Festplatte als Master-Festplatte
fest. Das AX45F-4D Max verfügt über vier SATA-Onboard-Header. Die Modelle AX45F-4D,
AX45F-4DL und AX45F-4DN verfügen jeweils über zwei dieser Header..
SATA
Port3
SATA
SATA
Port1
Port2
SATA
Port4
12. S/PDIF (Sony/Philips Digital Interface)-Anschluss
S/PDIF (Sony/Philips Digital Interface) ist das neueste Audiotransfer-Datenformat, das durch
optische Fasern beeindruckende Soundqualität bietet. Außerdem können ermöglicht es
digitale anstatt analoger Audioqualität. Mit einem speziellen Audiokabel können Sie den
S/PDIF-Anschluss mit dem S/PDIF-Audiomodul verbinden, in dem sich der digitale
S/PDIF-Ausgang befindet. Normalerweise gibt es wie gezeigt zwei S/PDIF-Ausgänge: Einen
für den RCA-Anschluss (der von den meisten Audiogeräten verwendet wird) und einen für den
optischen Anschluss mit besserer Audioqualität. An die Eingänge des Moduls können Sie
einen RCA oder ein optisches Audioprodukt anschließen und sich z.B. Musik über Ihren
Computer anhören. Um diese Funktion optimal ausnützen zu können, müssen Sie dennoch
einen Lautsprecher/Verstärker/Dekoder mit S/PDIF-Eingang/Ausgang haben.
(RCA)
S/PDIF-
S/PDIF OUT
Kabel
Pin 1
S/PDIF IN
S/PDIF OUT
S/PDIF IN
1
+5V
(optisch)
NC
SPDIFOUT
S/PDIF-Modul
GND
(User Upgrade Optional)
5
SPDIFIN
13. Super 5.1-Kanal-Audioeffekte
Dieses Motherboard ist mit einem ALC650 Codec ausgestattet, der hochqualitative
5.1-Kanal-Audioeffekte unterstützt – einer neuen tollen Audioerfahrung. Durch das innovative
Design des ALC650 können Sie Standard Line-Buchsen für Surround-Audioausgabe ohne
Anschluss externer Module verwenden. Um diese Funktion verwenden zu können, müssen Sie
den Audiotreiber von der Bonus-CD und eine Audioanwendung mit 5.1-Kanal-Unterstützung
installieren. In den untenstehenden Abbildung werden die Standard-Positionen aller
Lautsprecher im 5.1-Kanal-Soundsystem dargestellt. Bitte verbinden Sie die vorderen
Lautsprecher mit dem grünen „Speaker Out"-Port. Schließen Sie die hinteren Lautsprecher an
den blauen "Line in"-Port an. Verbinden Sie schließlich den zentralen Lautsprecher und den
Subwoofer mit dem roten "MIC In"-Port.
