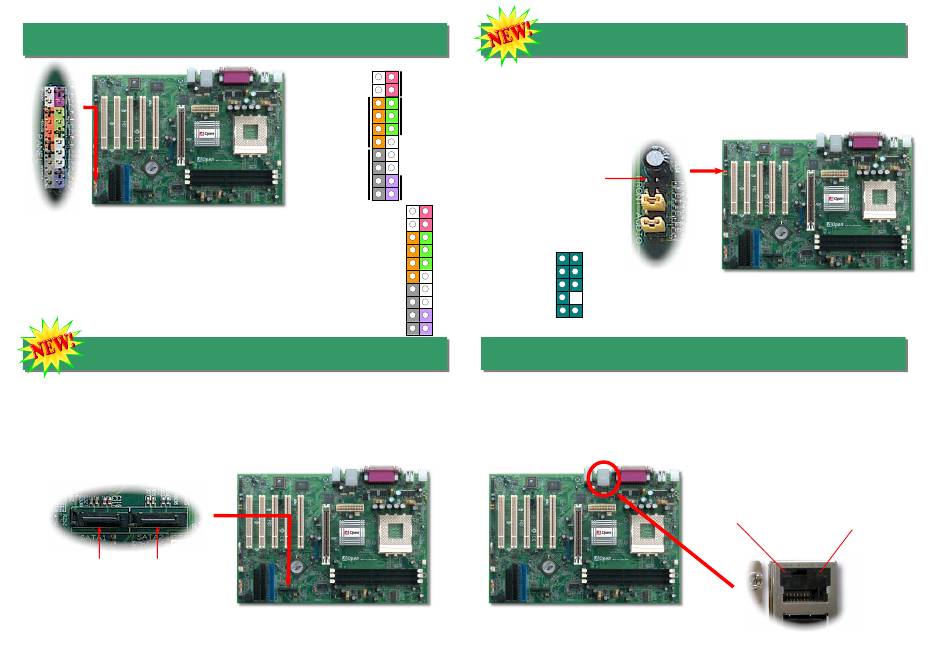

10. Anschluss des Frontplattenkabels

Verbinden Sie die Anschlüsse für das Netz-LED, den Lautsprecher
und den Resetschalter mit den entsprechenden Pins. Wenn Sie im
BIOS das Menüelement "Suspend Mode" aktivieren, blinken die ACPI-
& Netz-LEDs, während sich das System im Suspend-Modus befindet.
Finden Sie das Power-Switch-Kabel Ihres ATX-Gehäuses. Es ist ein
2-poliger weiblicher Anschluss an der Frontblende des Gehäuses.
Stecken Sie diesen Anschluss in den mit SPWR gekennzeichneten
Anschluss.
11. Anschluss einer Serial ATA-Festplatte
Zum Anschluss einer Serial ATA-Festplatte benötigen Sie ein serielles, 7-poliges
ATA-Kabel. Mit diesem Kabel können Sie die Festplatte und den Serial ATA-Header des
Motherboards verbinden. Wie bei herkömmlichen Festplatten müssen Sie auch hier ein
Netzkabel anschließen. Bei dieser Festplatte müssen Sie keine Jumper betätigen, um sie
als Master oder Slave festzulegen. Beim Anschluss von zwei Serial ATA-Festplatten legt
das System automatisch die mit dem Header „Serial ATA 1" verbundene Festplatte als
Master-Festplatte fest.
SATA-Port
SATA-Port 2
1
1
Netzschalter
ACPI & Netz-LED
IDE LED
LAUTSPRECHER
RESET
1
NC
SPWR
NC
GND
+5V
ACPILED-
IDE LED
GND
IDE LED
ACPILED+
+5V
NC
+5V
NC
GND
GND
NC
RESET
LAUTSPRECHER
GND

12. Frontplatten-Audioanschluss

Falls das Computergehäuse über eine Audioschnittstelle an der Frontplatte verfügt,
können Sie die Onboard-Audiofunktion über diesen Anschluss mit der Frontplatte
verbinden. Entfernen Sie vor Anschluss des Kabels bitte die Jumperkappen 5-6 und 9-10
des Frontplatten-Audioanschlusses. Entfernen Sie diese gelben Jumperkappen nicht,
wenn Ihr Computergehäuse über keinen Frontplatten-Audioanschluss verfügt.
Pin 1
1
AUD_MIC
AUD_GND
AUD_MIC_BIAS
AUD_VCC
AUD_FPOUT_R
AUD_RET_R
NC
KEY
AUD_FPOUT_L
AUD_RET_L
Frontplatten-Audioanschluss
13. Unterstützung für 10/100 MB/Sek. Onboard-LAN
Der hochleistungsfähige Realtek 8101L-LAN-Controller dieses Motherboards bietet
10/100 MB/Sek. für private und berufliche Verwendung. Der Ethernet-RJ45-Anschluss
befindet sich über den USB-Ports.
leuchtet beim Zugriff auf ein Netzwerk. Die grüne LED steht für den Übertragungsmodus
und leuchtet bei 100MB/Sek. Diese Funktion können Sie ganz einfach im BIOS aktivieren
oder deaktivieren.
b
d
Die orange LED steht für den Linkmodus und
Grün/Transfer
Orange/Link
