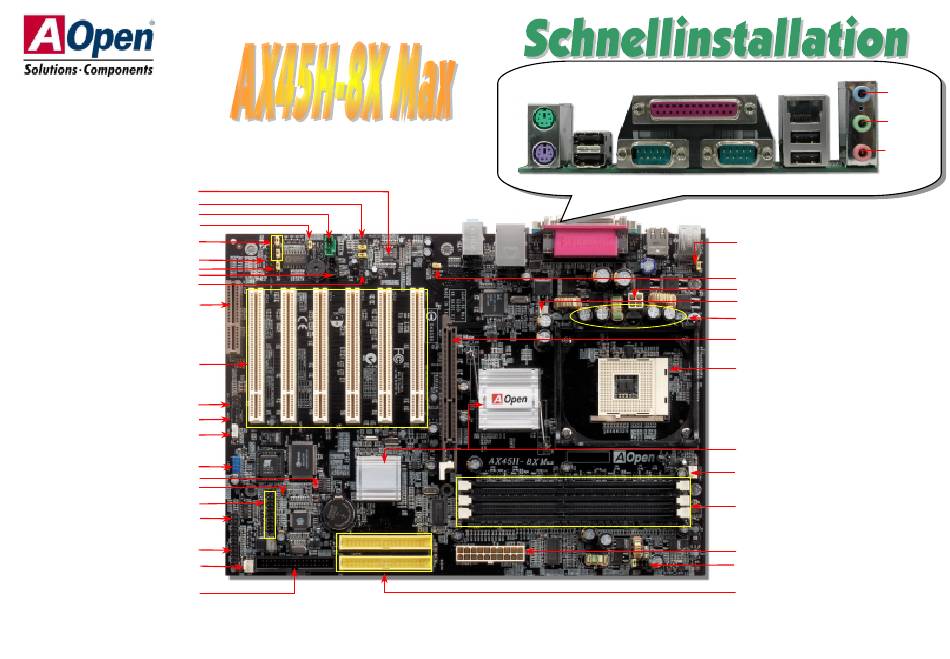

ALC650 AC'97 CODEC
Frontplatten-Audioanschluss
AUX-IN-Anschluss
JP1-Summerjumper
JP15/16 Dr. Voice-Sprachjumper
JST-MIDI-Anschluss
JP2-Lautsprecherjumper
CD-IN-Jumper
S/PDIF-Anschluss
CNR-Erweiterungssteckplatz
32-Bit PCI-Erweiterungssteckplatz x6
Dr. LED-Anschluss
WOM-Anschluss
WOL-Anschluss
2. USB2.0-Header
JP14 zum Löschen des CMOS
Case Open-Anschluss
IEEE 1394-Anschluss x2
IrDA-Anschluss
Frontplattenanschluss
SYS-FAN3-Anschluss
FDD-Anschluss
(AOpen behält sich das Recht vor, alle in dieser Dokumentation enthaltenen Spezifikationen und Informationen
ohne vorherige Ankündigung zu ändern.)
SPP/EPP/ECP
Parallele Schnittstelle
PS/2-Maus-
anschluss
USB-Ports
PS/2-Tastatur-
COM 1-
anschluss
Schnittstelle
RJ45 10/100
LAN-Buchse
Line-In
Lautsprecher
-ausgang
MIC-In
USB-Ports
COM 2-
Schnittstelle
JP28 für Tastatur/Maus-Weckfunktion
JP27 für USB/LAN-Weckfunktion
4-Pin 12 Volt-ATX-Netzanschluss
SYS-FAN2-Anschluss
3300μF Low ESR-Kondensatoren
AGP 8x/4x-Erweiterungssteckplatz (1.5V)
478-Pin CPU-Sockel (Willamette/Northwood)
mit
autom.
Spannungs-
®
Frequenzerkennung für Intel
Pentium
®
(unterstützt Intel
Hyper-Threading
Technologie)
SIS 648/963-Chipsatz
CPU FAN-Anschluss
184-Pin DIMM-Steckplatz x3 für
DDR266/333 SDRAM bis max. 3GB/2GB
ATX-Netzanschluss
JP29 DDR-Netzjumper
ATA100/133 IDE-Anschluss x2
und
®
4
