A
X
4
5
P
r
o
-
5
3
3
O
n
l
i
n
e
-
H
a
n
d
b
u
c
h
A
X
4
5
P
r
o
-
5
3
3
O
n
l
i
n
e
-
H
a
n
d
b
u
c
h

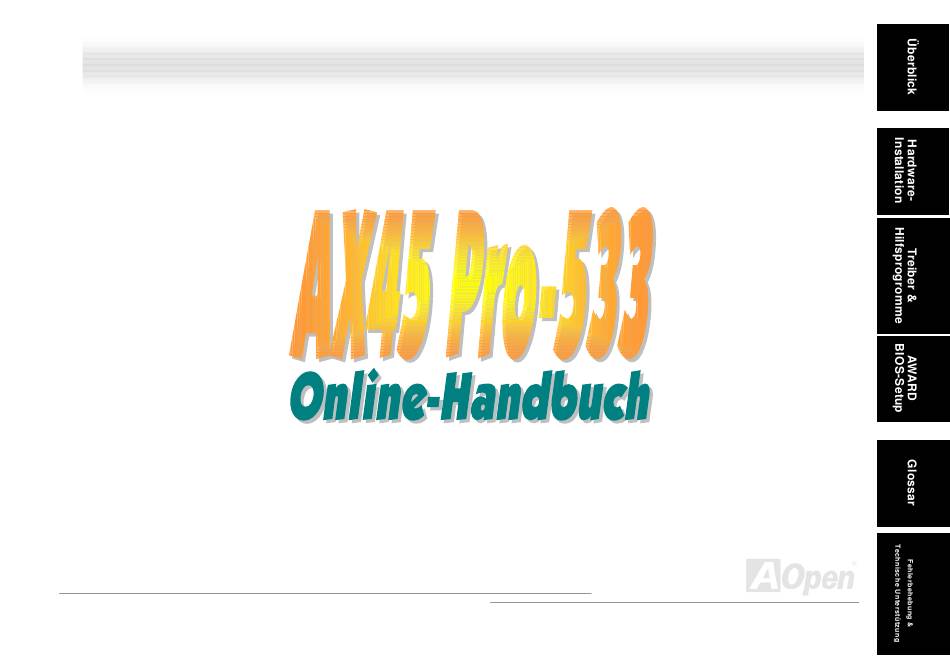

AX45 Pro-533

DOC. NO.: AX45P533-OL-G0204A
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für AOpen AX45 Pro-533

  • Seite 1: Ax45 Pro-533

    AX45 Pro-533 DOC. NO.: AX45P533-OL-G0204A...
  • Seite 2: Inhaltsverzeichnis

    AX45 Pro-533 ..............................1 Inhalt......................................2 Wichtige Anmerkungen ................................9 Bevor Sie beginnen................................. 10 Überblick....................................11 Technische Höhepunkte................................12 Schnellinstallation ................................... 16 Layout des Motherboards ............................... 17 Blockdiagramm ..................................18 Hardware-Installation ..........................19 Über “optional” und “upgrade-optional”… ..........................20 JP14 zum Löschen der CMOS-Daten ............................. 21 CPU-Installation..................................
  • Seite 3 Frontplattenanschlüsse................................33 ATX-Netzanschluss................................. 34 Automatische Wiederaufnahme des Netzstroms ........................34 IDE- und Floppy-Anschluss..............................35 ATA/133-Unterstützung ................................37 IrDA-Anschluss ..................................38 AGP (Accelerated Graphic Port)-Erweiterungssteckplatz ......................39 WOL (Wake on LAN) ................................40 Unterstützung für 10/100 MB/Sek. Onboard-LAN........................42 JP13 zur Aktivierung/Deaktivierung der LAN-Funktion ......................43 CNR (Communication and Network Riser)-Steckplatz......................
  • Seite 4 Die-Hard BIOS- und JP30 Die-Hard BIOS-Jumper (upgrade-optional) ..................53 Dr. LED-Anschluss (upgrade-optional) ............................ 54 JP15/JP16 - Jumper für die Dr. Voice-Sprachversion ......................56 JP1 und JP2 für Summer und Lautsprecher..........................57 Batterieloses und langlebiges Design ............................. 58 Überspannungsschutz ................................59 Hardwareüberwachung................................
  • Seite 5 AC97 ...................................... 86 ACPI (Advanced Configuration & Power Interface) ......................... 86 AGP (Accelerated Graphic Port) ............................. 86 AMR (Audio/Modem Riser) ..............................87 AOpen Bonus-CD ................................... 87 APM (Advanced Power Management) ............................ 87 ATA (AT Attachment) ................................87 ATA/66 ....................................87 ATA/100 ....................................
  • Seite 6 CNR (Communication and Networking Riser) ......................... 89 CODEC (Coding and Decoding) ............................. 89 DDR (Double Data Rated) SDRAM............................89 DIMM (Dual In Line Memory Module)............................90 DMA (Direct Memory Access) ..............................90 ECC (Error Checking and Correction) ............................. 90 EDO (Extended Data Output) Memory ............................ 90 EEPROM (Electronic Erasable Programmable ROM) ......................
  • Seite 7 PC133 DIMM ..................................94 PC-1600 oder PC-2100 DDR DRAM............................94 PCI (Peripheral Component Interface) Bus ..........................94 PDF-Format.................................... 94 PnP (Plug and Play)................................95 POST (Power-On Self Test) ..............................95 RDRAM (Rambus DRAM)............................... 95 RIMM (Rambus Inline Memory Module) ..........................95 SDRAM (Synchronous DRAM) ...............................
  • Seite 8: Teilnummer Und Seriennummer

    Teilnummer und Seriennummer .......................... 104 Produktregistrierung ..........................106 Kontakt mit uns ..........................107...
  • Seite 9: Wichtige Anmerkungen

    Verantwortung für Fehler oder Ungenauigkeiten in diesem Handbuch, einschließlich der darin beschriebenen Software. Diese Dokumentation ist durch Kopierschutzgesetze geschützt. Alle Rechte vorbehalten. Kein Teil dieses Dokuments darf ohne vorherige schriftliche Genehmigung der AOpen Corporation in keiner Form oder auf irgendeine Weise in einer Datenbank oder einem Datenaufrufsystem gespeichert werden.
  • Seite 10: Bevor Sie Beginnen

    Dieses Online-Handbuch erläutert Ihnen die Installation dieses Produkts. Alle nützlichen Informationen werden in den folgenden Kapiteln beschrieben. Bewahren Sie sich dieses Handbuch für zukünftige Upgrades oder Änderungen der Systemkonfiguration auf. Dieses Online-Handbuch ist im PDF-Format gespeichert. Wir empfehlen Ihnen, Adobe Acrobat Reader 4.0 zu verwenden, um das Handbuch Online zu lesen.
  • Seite 11: Überblick

    Ü Ü ® Vielen Dank für den Kauf des AOpen Motherboards AX45 Pro-533. Dies ist ein Intel Socket 478-Motherboard, das auf dem ATX-Formfaktor basierend den SIS 645DX-Chipsatz unterstützt. Aufgrund des hochleistungsfähigen integrierten Chipsatzes kann das ® ® AX45 Pro-533-Motherboard Intel...
  • Seite 12: Technische Höhepunkte

    Niveau der Grafikanzeige und -geschwindigkeit. Die AGP Pro-Grafikkarten unterstützen Videokarten-Datentransferraten bis zu 1056MB/Sek. Zur Verwendung einer “Bus Mastering”-AGP-Grafikkarte bietet das AX45 Pro-533 einen AGP-Steckplatz. Für AD- und SBA-Signale kann AX45 Pro-533 den 4X-Modus unterstützen. Alle fünf PCI-Steckplätze sind Master PCI-Steckplätze mit Schiedsverfahren...
  • Seite 13: Die-Hard Bios Mit Externem Controller (Upgrade-Optional)

    BIOS-Technologie stellt eine sehr effektive Hardware-Schutzmethode dar, die Software oder die BIOS-Kodierung nicht mit einbezieht. Aus diesem Grund ist sie hundertprozentig virenfrei. Watch Dog Timer Dieses Motherboard verfügt über die AOpen-Funktion “Watch Dog Timer”, die das System nach einem gescheiterten Übertaktungsversuch innerhalb von 4.8 Sekunden automatisch zurücksetzt. 1MHz Stepping Frequency Adjustment Das BIOS enthält die Funktion “1MHz Stepping Frequency Adjustment”.
  • Seite 14: Sechs Usb-Ports

    Ultra DMA 33/66/100, die PIO-Modi 3 und 4, den Bus Master IDE DMA-Modus 5 sowie „Enhanced IDE“-Geräte. Onboard-AC’97 Sound Das AX45 Pro-533 verfügt über einen RealTek ALC650 AC97-Soundchip. Diese integrierte Audiofunktion beinhaltet ein vollständiges Audioaufnahme und -Wiedergabesystem. Sechs USB-Ports Das Motherboard verfügt über drei Header für sechs USB-Ports zum Anschluss von USB-Geräten wie Mäusen, Tastaturen, Modems, Scannern usw.
  • Seite 15: Energieverwaltung /Plug And Play

    Energieverwaltung /Plug and Play Die Energieverwaltungsfunktion des AX45 Pro-533 entspricht den Energiespar-Standards des Energy Star-Programms der U.S. Environmental Protection Agency (EPA). Es bietet außerdem Plug-and-Play-Funktionalität, um Ihnen die Bedienung einfacher zu gestalten und Ihnen Konfigurationsprobleme zu ersparen. Hardwareüberwachung Die Hardwareüberwachung überprüft den Status der CPU- oder Systemlüfters sowie die Temperatur und die Spannung. Im Falle des Auftretens von Problemen warnt es Sie durch das integrierte Hardwareüberwachungsmodul.
  • Seite 16: Schnellinstallation

    Auf dieser Seite finden Sie einen schnellen Überblick über die Installation Ihres Systems. Folgen Sie jedem Schritt. Installation von CPU und Lüfter Installation von Systemspeicher (DIMM) Anschluss des Frontplattenkabels Anschluss des IDE- und Floppykabels Anschluss des ATX-Netzkabels Anschluss der rückwärtigen Kabel Anschalten des Systems und Laden des BIOS-Setups Einstellung der CPU-Frequenz Neustart des Systems...
  • Seite 17: Layout Des Motherboards

    JP37 & JP38 CENTER Layout des Motherboards /LFE OUT-Switch CD-IN PC99-farbkodiertes Feld auf der Rückseite S/PDIF-Anschluss JP13 LAN-Jumper Rücksetzbare Sicherung Realtek 8100BL LAN-Chip CNR-Erweiterungssteckplatz FAN3-Anschluss 32-Bit PCI- 2200μF Low ESR-Kondensatoren Erweiterungssteckplätze x5 4-Pin 12V. ATX-Netzanschluss 2. USB-Header AGP 4x-Erweiterungssteckplatz 478-Pin CPU-Sockel 3.
  • Seite 18: Blockdiagramm

    PC-2100/2700 SDRAM bis zu 3GB/2GB 32-Bit PCI-Steckplatz x5 DIMM-Steckplatz x3 Socket 478 533MHz System Intel Pentium 4 CPU(Willamette /Northwood) PCI-Bus SIS 645DX Primärer 66/100/133 Kanal IDE-Laufwerk Sekundärer AGP 4X- Kanal Steckplatz RealTek ALC650 SIS 961B AC97 CODEC Realtek RTL8100BL LAN-Anschlusskomponente AC Link CNR-Steckplatz 1.
  • Seite 19: Hardware-Installation

    Dieses Kapitel beschreibt Jumper, Anschlüsse und Hardwaregeräte dieses Motherboards. Anmerkung: Elektrostatische Entladung kann Prozessor, Laufwerke, Erweiterungskarten und andere Komponenten beschädigen. Achten Sie immer auf die folgenden Sicherheitsvorkehrungen, bevor Sie eine Systemkomponente einbauen. 1.Entnehmen Sie keine Komponenten aus ihren Schutzverpackungen, bevor Sie bereit zur Installation sind. 2.Tragen Sie ein Handgelenkserdungsband und befestigen es an einem Metallteil des Systems, bevor Sie eine Komponente anfassen.
  • Seite 20: Über "Optional" Und "Upgrade-Optional

    Beim Lesen dieses Online-Handbuchs und beim Zusammenbauen Ihres Computersystems wird Ihnen auffallen, dass einige Funktion mit “optional” oder “upgrade-optional” bezeichnet werden. Trotz aller leistungsstarken Funktionen der AOpen-Motherboards sind nicht alle Funktionen für jeden Anwender von Nutzen. Aus diesem Grund können Sie einige optionale Hauptfunktionen selbst auswählen und auch selbst erweitern.
  • Seite 21: Jp14 Zum Löschen Der Cmos-Daten

    ö ö Sie können das CMOS löschen, um die Voreinstellungen des Systems wiederherzustellen. Gehen Sie zum Löschen des CMOS wie folgt vor: Schalten Sie das System ab und trennen das Netzkabel vom Stromnetz. Trennen Sie das ATX-Netzkabel vom Anschluss PWR2. Finden Sie JP14 und schließen die Pins 2 und 3 für einige Sekunden kurz.
  • Seite 22: Cpu-Installation

    ® Dieses Motherboard unterstützt Intel Pentium 4 Socket 478-CPUs (Willamette / Northwood). Passen Sie bei der CPU-Ausrichtung auf, wenn Sie die CPU in den Sockel stecken. 2. Finden Sie Pin 1 und suchen auf dem oberen Interface der CPU nach einer Ziehen Sie den CPU-Sockelhebel nach Markierung.
  • Seite 23 Drücken CPU-Sockelhebel Beendigung der CPU-Installation nach unten. CPU-Schnittkante Anmerkung: Wenn CPU-Sockels und die Schnittkante nicht korrekt aneinander ausrichten, kann die CPU beschädigt werden. Anmerkung: Dieser Sockel unterstützt Micro-FC-PGA2-CPUs, die neuesten CPUs von Intel. Andere CPUs passen nicht in diesen Sockel. Anmerkung: Ihre CPU sieht eventuell anders aus als die hier abgebildete.
  • Seite 24 ü Dieses Motherboard wird zusammen mit einer Halterkonstruktion geliefert, die auf dem CPU-Sockel befestigt ist. Wir empfehlen Ihnen dringend, auf dieser Halterkonstruktion einen speziellen AOpen-CPU-Lüfter für bessere Wärmeableitung zu installieren. Bitte installieren Sie den CPU-Lüfter entsprechend den folgenden Abbildungen. 2. Drücken Sie jeden der vier Clips in die 1.
  • Seite 25: Jumperloses Cpu-Design

    CPU VID-Signal und SMbus Taktgenerator bieten automatische Erkennung der CPU-Spannung und erlauben Ihnen die Einstellung der CPU-Frequenz durch das BIOS-Setup, wobei keine Jumper oder Schalter verwendet werden müssen. Die Nachteile jumperlosen Pentium-Designs wurden beseitigt. Eine falsche Erkennung der CPU-Spannung kann nicht auftreten. BIOS- Takt- generator...
  • Seite 26 “ ” Dieses Motherboard hat AOpen mit einem sehr speziellen und nützlichen Feature für Übertakter ausgestattet. Wenn Sie das System anschalten, überprüft das BIOS den letzten POST-Status. Solle dies erfolgreich verlaufen, aktiviert das BIOS die Funktion “Watch Dog Timer” automatisch und richtet die CPU-FSB-Frequenz entsprechend den Anwendereinstellungen im BIOS ein. Sollte das System beim BIOS-POST versagen, veranlasst der “Watch Dog Timer”...
  • Seite 27: Umfassend Einstellbare Cpu-Kernspannung

    Diese Funktion ist für Übertakter gedacht und unterstützt einstellbare CPU-Kernspannungen von 1.10V bis 1.85V. Dieses Motherboard kann das CPU VID-Signal jedoch auch automatisch erkennen und die passende CPU-Kernspannung einrichten. BIOS Setup > Frequency/Voltage Control > CPU Clock Setting Dieses Motherboard wurde ohne CPU-Jumper entwickelt. Sie können die CPU-Frequenz im BIOS einstellen. Die Einstellung von Jumpern oder Schaltern ist nicht mehr notwendig.
  • Seite 28 Willamette CPU- System Northwood CPU- System FSB-Takt Rate FSB-Takt Rate Kernfrequenz Kernfrequenz Pentium 4 Pentium 4 1500MHz 100MHz 400MHz 1600MHz 100MHz 400MHz 1.5G 1.6G Pentium 4 Pentium 4 1600MHz 100MHz 400MHz 1600MHz 133MHz 533MHz 1.6G 1.6G Pentium 4 Pentium 4 1700MHz 100MHz 400MHz...
  • Seite 29: Anschluss Für Cpu- Und Gehäuselüfter (Mit H/W-Überwachung)

    ü ä ü Ü ü ä ü Ü Stecken Sie das CPU-Lüfterkabel in den 3-Pin-Anschluss CPU FAN. Wenn Ihr System über einen Gehäuselüfter verfügt, können Sie dessen Kabel auch in die Anschlüsse FAN 2 oder FAN 3 stecken. FAN3-Anschluss (ohne Hardwareüberwachung) +12V SENSOR +12V...
  • Seite 30: Dimm-Steckplätze

    ä ä Dieses Motherboard verfügt über drei 184-Pin DDR DIMM-Steckplätze, in die Sie PC2100-Speicher bis zu 3GB oder PC2700-Speicher bis zu 2GB installieren können. Bitte beachten Sie, dass PC1600 oder PC2100 DDR SDRAM in allen drei Speichersteckplätzen installiert werden können, PC2700 DDR SDRAMs dagegen nur in DIMM1 und DIMM2. DIMM1 DIMM2 DIMM3...
  • Seite 31 Bitte gehen Sie zur Installation eines Speichermoduls wie folgt vor: Vergewissern Sie sich, dass das DIMM-Modul wie abgebildet mit den Pins nach unten zeigt. Pin 1 52 Pins 40 Pins Setzen Sie das Modul mit beiden Händen gerade in den DIMM-Steckplatz ein. Drücken Sie das DIMM-Modul fest nach unten, bis es sicher im Steckplatz sitzt.
  • Seite 32: Ddr 266(Pc2100) Und Ddr 333(Pc2700)

    DDR SDRAM verwendet die bestehende SDRAM-Infrastruktur und –Technologie, stellt Systemen aber die doppelte Bandbreite zur Verfügung. Einfach dargestellt: DDR SDRAM fährt auf einer zweispurigen Autobahn, während herkömmliches SDRAM auf einer einspurigen Straße fährt. DDR SDRAM ist ein weiterentwickelte Technologie, die die allgemeine Systemleistung steigert. DDR266 (PC2100) läuft mit einer Front Side Bus (FSB)-Geschwindigkeit von bis zu 266MHz.
  • Seite 33: Frontplattenanschlüsse

    ü Verbinden Sie die Anschlüsse für das Netz-LED, EMPI, die Lautsprecher, den Netz- ü und Resetschalter mit den entsprechenden Pins. Wenn Sie im BIOS das Menüelement “Suspend Mode” aktivieren, blinken ACPI- & Netz-LED, während sich das System im Suspend-Modus befindet. Finden Sie das Power-Switch-Kabel Ihres ATX-Gehäuses.
  • Seite 34: Atx-Netzanschluss

    Das ATX-Netzteil verwendet, wie unten abgebildet, einen 20-Pin-Anschluss sowie einen zusätzlichen 4-Pin-Anschluss. Vergewissern Sie sich, die richtige Richtung einsetzen. Wir empfehlen Ihnen dringend, den 4-Pin-12V ATX-Anschluss VOR dem dass Sie ihn in 20-Pin-Netzanschluss einzustecken. Verwenden Sie ausschließlich Standardnetzweile für Pentium 4-Systeme. Erde Erde PS-ON...
  • Seite 35: Ide- Und Floppy-Anschluss

    Verbinden Sie das 34-polige Floppykabel und das 40-polige IDE-Kabel mit dem Floppyanschluss FDC und dem IDE-Anschluss. Der Anschluss IDE1 ist zur leichteren Identifikation blau gefärbt. Achten Sie auf die Ausrichtung von Pin 1. Falsche Ausrichtung kann zu Systembeschädigung führen. Secondary Secondary Slave (4.) Master (3.)
  • Seite 36 IDE1 wird auch primärer Kanal und IDE2 sekundärer Kanal genannt. Jeder Kanal unterstützt zwei IDE-Geräte; insgesamt also Geräte. Um zusammenarbeiten zu können, müssen die beiden Geräte auf jedem Kanal auf Master- bzw. Slave-Modus gestellt werden. Beide können auf Festplatte oder CDROM eingestellt werden. Die Einstellung als Master- oder Slave-Modus hängt vom Jumper Ihres IDE-Geräts ab, schauen Sie also bitte im Handbuch Ihrer Festplatte bzw.
  • Seite 37: Ata/133-Unterstützung

    ü ü Dieses Motherboard unterstützt ATA66, ATA100 oder ATA133 IDE-Geräte. Die folgende Tabelle listet die Transferrate der IDE PIO und DMA-Modi auf. Der IDE-Bus ist 16-Bit. Dies bedeutet, dass jeder Transfer aus zwei Bytes besteht. Da die Festplattenindustrie laufend Festplatten mit höherer Geschwindigkeit und höherer Kapazitäten veröffentlicht, stellt das Ultra ATA/100-Interface einen „Daten-Flaschenhals“...
  • Seite 38: Irda-Anschluss

    Der IrDA-Anschluss kann für die Unterstützung drahtloser Infrarotmodule konfiguriert werden. Mit diesem Modul und Anwendungssoftware wie z. B. Laplink oder Windows 95 PC-Direkt-Verbindung können Sie Dateien auf oder von Laptops, Notebooks, PDA-Geräten und Druckern übertragen. Dieser Anschluss unterstützt HPSIR (115.2Kbps, 2 Meter) und ASK-IR (56Kbps). Installieren Sie das Infrarotmodul am IrDA-Anschluss und aktivieren die Infrarotfunktion im BIOS-Setup, UART Mode.
  • Seite 39: Agp (Accelerated Graphic Port)-Erweiterungssteckplatz

    Das AX45 Pro-533 verfügt über einen 4X AGP-Steckplatz. Das AGP 4x ist ein Bus-Interface, das für leistungsfähige 3D-Grafiken entworfen wurde. AGP unterstützt nur Memory Read/Write-Betrieb und gleichwertigen “Single-Master zu Single-Slave”-Betrieb. AGP nutzt sowohl die steigende als auch fallende Kante des 66MHz-Takts; die Datentransferrate für AGP 2x ist 66MHz x 4 Bytes x 2 = 528MB/Sek. Die Tendenz...
  • Seite 40: Wol (Wake On Lan)

    Zur Verwendung der Funktion „Wake On LAN“ benötigen Sie eine Netzwerkkarte mit einem Chipsatz, der diese Eigenschaft unterstützt. Außerdem müssen LAN-Karte über Kabel WOL-Anschluss Motherboards verbinden. Systemidentifikations-Informationen (vermutlich die IP-Adresse) sind auf der Netzwerkkarte gespeichert. Da auf dem Ethernet viel Verkehr herrscht, müssen Sie eine Netzwerkverwaltungssoftware wie z.
  • Seite 41: Wol-Anschluss (Ethernet-Karte)

    WOL-Anschluss (Ethernet-Karte) WOL-Anschluss (Motherboard Anmerkung: Diese Abbildung dient nur als Beispiel und kann sich von Ihrem Motherboard unterscheiden.
  • Seite 42: Unterstützung Für 10/100 Mb/Sek. Onboard-Lan

    ü ü ü ü South Bridge SIS961B-Chipsatz verfügt über einen integrierten Ethernet-Controller. hochleistungsfähige Onboard-LAN-Anschlussgerät “Realtek 8100BL” bietet Ethernet-Funktionen mit 10/100 MB/Sek. für private und berufliche Verwendung. Der Ethernet RJ45-Anschluss befindet sich über den USB-Ports. Das grüne LED zeigt den Link-Modus an – bei Verbindung mit einem Netzwerk leuchtet es;...
  • Seite 43: Jp13 Zur Aktivierung/Deaktivierung Der Lan-Funktion

    Mit diesem Jumper können Sie die Onboard-LAN-Funktion aktivieren oder deaktivieren (durch Veränderung der Position der gelben Jumperkappe). Pin 1 Aktiviert Deaktiviert (Voreinstellung)
  • Seite 44: Cnr (Communication And Network Riser)-Steckplatz

    ist eine Riser-Karten-Spezifikation zur Ersetzung von AMR AMR (Audio/Modem Riser). Sie unterstützt V.90-Analogmodems, Multikanal-Audio und auf Telefonleitungen basierende Netzwerke. Durch die allmähliche Erhöhung der CPU-Leistungsfähigkeiten können Digitalverarbeitungsaufgaben zum Sparen von CPU-Leistung im Hauptchipsatz ausgeführt werden. Der analoge Konversionsschaltkreis (CODEC) benötigt ein unterschiedliches und separates Schaltkreisdesign, welches auf die CNR-Karte gelegt wurde. Dieses Motherboard verfügt über Onboard-CODEC-Sound, reserviert jedoch einen CNR-Steckplatz für die optionale Modemfunktion.
  • Seite 45: Pc99 - Farbkodiertes Feld Auf Der Rückseite

    – ü – ü Die Onboard-I/O-Geräte sind PS/2-Tastatur, PS/2-Maus, der RJ-45 LAN-Anschluss, COM1 und COM2, Drucker, sechs USB-Ports, AC97-Sound und der Game-Port. Der Sichtwinkel der hier gezeigten Zeichnung ist vom Feld auf der Rückseite des Gehäuses aus. SPP/EPP/ECP RJ-45 MIDI/Game Port PS/2-Maus- Parallele Schnittstelle LAN-Anschluss...
  • Seite 46: Unterstützung Für 3 Usb-Header

    ü ü ü ü Dieses Motherboard bietet sechs USB-Ports zum Anschluss von USB-Geräten, wie Mäusen, Tastaturen, Modems, Drucker usw. Zwei Ports befinden sich im farbkodierten Feld auf der Rückseite. Mit geeigneten Kabeln können Sie die beiden anderen USB-Header mit der Rückseite oder der Frontplatte des Gehäuses verbinden.
  • Seite 47: Chassis Intrusion-Anschluss

    Der Header “CASE OPEN” bietet eine Chassis Intrusion-Überwachungsfunktion. Zur Benutzung dieser Funktion müssen Sie diesen Header mit einem Sensor im Gehäuse verbinden und die Funktion im BIOS aktivieren. Danach wird der Sensor durch Lichteinfall oder Öffnung des Gehäuses aktiviert und warnt Sie über die Systemlautsprecher. Bitte beachten Sie, dass diese nützliche Funktion nur in Verbindung mit speziellen Gehäusen verwendet werden kann.
  • Seite 48: Cd-Audioanschluss

    Über diesen Anschluss können Sie das CD Audio-Kabel des CDROM- oder DVD-Laufwerks mit dem Onboard-Soundschaltkreis verbinden. CD-IN...
  • Seite 49: Frontplatten-Audioanschluss

    Falls das Computergehäuse über eine Audioschnittstelle an der Frontplatte verfügt, können Sie die Onboard-Audiofunktion über diesen Anschluss mit der Frontplatte verbinden. Entfernen Sie vor Anschluss des Kabels bitte die Jumperkappen 5-6 und 9-10 des Frontplatten-Audioanschlusses. Entfernen Sie diese gelben Jumperkappe nicht, wenn Ihr Computergehäuse über keinen Frontplatten-Audioanschluss verfügt.
  • Seite 50: S/Pdif (Sony/Philips Digital Interface)-Anschluss

    S/PDIF (Sony/Philips Digital Interface) ist das neueste Audiotransfer-Datenformat, das durch optische Fasern beeindruckende Soundqualität bietet. Außerdem können ermöglicht es digitale anstatt analoger Audioqualität. Normalerweise gibt es wie gezeigt zwei S/PDIF-Ausgänge: Einen für den RCA-Anschluss (der von den meisten Audiogeräten verwendet wird) und einen für den optischen Anschluss mit besserer Audioqualität.
  • Seite 51: Super 5.1-Kanal-Audioeffekte

    Dieses Motherboard ist mit einem ALC650 Codec ausgestattet, der hochqualitative 5.1-Kanal-Audioeffekte unterstützt – einer neuen tollen Audioerfahrung. Durch das innovative Design des ALC650 können Sie Standard Line-Buchsen für Surround-Audioausgabe ohne Anschluss externer Module verwenden. Um diese Funktion verwenden zu können, müssen Sie den Audiotreiber von der Bonus-CD und eine Audioanwendung mit 5.1-Kanal-Unterstützung installieren.
  • Seite 52: Jp37 Und Jp38 Center/Lfe Out-Switch

    Mit JP37 und JP38 können Sie den Typ des MIC-In-Ports ändern. Wenn Sie ein Mikrofonkabel normalerweise mit einem 5.1-Kanal-Audiogerät stecken, wird MIC1 mit einem zentralen Lautsprecher und MIC2 mit einem Subwoofer verbunden. Aufgrund unterschiedliche Typen von zentralen Lautsprechern und Subwoofern ist eventuell jedoch eine umgekehrte Konfiguration notwendig. Durch die Einstellung dieser beiden Jumper können Sie Ihr Motherboard auf Ihre Lautsprecher einstellen.
  • Seite 53: Die-Hard Bios- Und Jp30 Die-Hard Bios-Jumper (Upgrade-Optional)

    Original-BIOS mit einem zusätzlichen BIOS ROM zurücksetzen, sollten Fehlfunktionen auftreten (stellen Sie JP30 auf Pin 2-3 ein). Das Motherboard verfügt über ein BIOS ROM. Wenden Sie sich an Ihren Händler, wenn Sie zusätzliches BIOS Flash ROM hinzufügen möchten. Sie können BIOS Flash ROM auch auf AOpens offizieller Webseite www.aopen.com kaufen. Normal...
  • Seite 54: Dr. Led-Anschluss (Upgrade-Optional)

    Dieser Anschluss steht in Verbindung mit dem PC Doctor, der Probleme anzeigen, die eventuell bei der Zusammensetzung des Systems auftreten. Die 8 LEDs des PC-Doctors an der Vorderseite des Computers zeigen deutlich an, ob ein Problem mit einer Komponente oder ein Installationsfehler vorliegt.
  • Seite 55 Im Gehäuse von Dr. LED, das an seiner Vorderseite über 8 LEDs verfügt, können CDs aufbewahrt werden. Dr. LED paßt in einen 5.25”-Laufwerksschacht eines beliebigen Gehäuses. Floppy Boot O.K. Video Memory Wenn das System in einem der 8 Aspekte versagt, leuchtet das entsprechende LED auf. Wenn das LED7 aufleuchtet (das letzte LED), hat das System den Bootvorgang abgeschlossen.
  • Seite 56: Jp15/Jp16 - Jumper Für Die Dr. Voice-Sprachversion

    ü Das Dr. Voice ist ein tolles Feature des AX45 Pro-533. Mit ihm können Sie einfach ermitteln, welches Problem sich ereignet hat. Es kann Ihnen per Stimmwiedergabe deutlich “sagen”, ob sich ein Komponenten- oder Installationsproblem (z.B. der CPU, eines Speichermoduls, der VGA oder PCI-Zusatzkarte, der FDD, HDD oder der Tastatur) ereignet hat.
  • Seite 57: Jp1 Und Jp2 Für Summer Und Lautsprecher

    ü ü Dieses Motherboard ist mit einer Zusatzfunktion ausgestattet, die es Ihnen ermöglicht, den Summer und den Lautsprecher auf “stumm” zu schalten. Dadurch stößt Dr. Voice bei der Erkennung von Fehlern im Betriebssystem keine akustischen Warnmeldungen aus. Zur Deaktivierung dieser Funktion müssen Sie JP1 und JP2 auf Pin 2-3 einstellen. JP2 (Lautsprecher) Pin 1 JP1 (Summer)
  • Seite 58: Batterieloses Und Langlebiges Design

    Dieses Motherboard verwendet Flash ROM und einen speziellen Schaltkreis, der es Ihnen ermöglicht, Ihre aktuellen CPU- und CMOS-Setupkonfigurationen auch ohne eine Batterie zu speichern. Der RTC (real time clock = Echtzeittakt) läuft weiter, solange das Netzkabel eingesteckt ist. Wenn Sie Ihre CMOS-Daten verlieren, brauchen Sie nur die CMOS-Konfigurationen vom Flash ROM zu laden, und das System wird wieder wie gewohnt arbeiten.
  • Seite 59: Überspannungsschutz

    Risiko, dass die CPU, der Speicher, die HDD oder die Zusatzkarten dieses Motherboards aufgrund von Komponentenfehlern, Bedienungsfehlern oder unbekannten Faktoren nicht korrekt funktionieren. AOpen kann nicht garantieren, dass die Schutzschaltkreise immer perfekt funktionieren.
  • Seite 60: Hardwareüberwachung

    Überwachungsfunktion kontinuierlich die Betriebsspannung, den Lüfterstatus und die CPU-Temperatur Ihres Systems. Sollten bei diesen Systemparametern Probleme auftreten, werden Sie durch den externen Gehäuselautsprecher oder den Summer (falls vorhanden) des Motherboards gewarnt. Lüfter Lüftergeschwindigkeit AOpen H/W Erkennungs- Monitoring CPU-Temperatur Schaltkreis Utility...
  • Seite 61: Rücksetzbare Sicherung

    ü ü Herkömmliche Motherboards verfügen zur Vermeidung von Überspannungen und Kurzschlüssen über Sicherungen für Tastatur und USB-Ports. Diese Sicherungen sind auf das Motherboard gelötet und können im Falle des Durchbrennens (nachdem sie das Motherboard vor Schaden geschützt haben) nicht ersetzt werden. Das Motherboard bleibt funktionsuntüchtig. Mit teureren rücksetzbaren Sicherungen kann das Motherboard zurück auf Normalbetrieb gestellt werden, nachdem die Sicherung ihre Pflicht getan hat.
  • Seite 62: 2200Μf Low Esr-Kondensatoren

    Stabilität der CPU-Netzversorgung. Das Wissen um die richtige Lage dieser Kondensatoren ist weiteres Knowhow, welches Erfahrung und detaillierte Berechnungen erfordert. Das AX45 Pro-533 verfügt über 2200μF-Kondensatoren, die viel größer als herkömmliche Kondensatoren sind (1000μF und 1500μF) und dadurch für bessere Stabilität der CPU-Netzversorgung sorgen können.
  • Seite 63: Layout (Frequency Isolation Wall)

    Für Hochfrequenzbetrieb, besonders beim Übertakten, ist das Layout für stabile Arbeitsgänge von Chipsatz und wichtigste Faktor. Layout dieses Motherboards verwendet AOpens einzigartiges Design “Frequency Isolation Wall”. Diese Funktion trennt jeden kritischen Abschnitt des Motherboards in Bereiche auf, denen alle selben oder ähnlichen Frequenzbereich...
  • Seite 64: Vergrößertes Aluminum-Kühlblech

    ö ß ü ö ß ü Das Abkühlen der CPU und des Chipsatzes ist wichtig für die Systemzuverlässigkeit. Große Aluminium-Kühlbleche bieten gerade beim Übertakten bessere Wärmeableitung.
  • Seite 65: Treiber Und Hilfsprogramme

    Auf der AOpen Bonus-CD finden Sie Motherboardtreiber und Hilfsprogramme. Sie müssen sie nicht alle installieren, um Ihr System laden zu können. Nach beendeter Hardwareinstallation müssen Sie allerdings zuerst Ihr Betriebsystem installieren (wie z. B. Windows 98) bevor Sie Treiber oder Hilfsprogramme installieren können. Bitte lesen Sie hierzu die Installationsanleitung Ihres Betriebsystems.
  • Seite 66: Bonus-Cd Mit Autorun-Menü

    ü ü Auf der Bonus-CD steht Ihnen das Autorun-Menü zur Verfügung. Wählen Sie das Hilfsprogramm, den Treiber und ein Modell aus.
  • Seite 67: Installation Des Lan-Treibers

    8100BL Sie können den Real PCI Fast Ethernet-Adapter unter Windows95/98, Windows NT und Windows 2000 mit folgenden Schritten installieren: Treiberinstallation unter Microsoft Windows 95 : ----------------------------------------------------- 1. Wählen Sie “Diskette”, wenn Sie Windows nach dem zu installierenden Treiber fragt. 2. Legen Sie den Pfadnamen für die Setupdatei fest: [CD-ROM]:Driver\LAN\RTL8100\Windows\Win95\WIN95A (für Windows 95 and Win95A) oder [CD-ROM]:Driver\LAN\RTL8100\Windows\Win95 (für Windows 95 OSR2).
  • Seite 68: Installation Des Onboard-Soundtreibers

    Dieses Motherboard wird mit einem RealTek ALC650 AC97 CODEC geliefert. Dieser Audiotreiber unterstützt Windows 98SE und höhere Windows-Versionen. Sie finden den Treiber im Autorun-Menü der Bonus-CD.
  • Seite 69: Installation Der Hardware Monitoring Utility

    Sie können das Hardwareüberwachungs-Hilfsprogramm zur Überwachung von CPU-Temperatur, Lüftern und der Systemspannung installieren. Die Hardwareüberwachungs-Funktion wird vom BIOS und dem Hilfsprogramm automatisch durchgeführt. Eine Hardware-Installation ist nicht erforderlich.
  • Seite 70: Installation Des Agp-Treibers

    Sie finden den SIS AGP-Treiber auf der Bonus-CD.
  • Seite 71: Acpi Suspend To Hard Drive

    ACPI „Suspend To Hard Drive“ wird vom Windows-Betriebssystem kontrolliert. Es speichert Ihre aktuelle Arbeit (Systemstatus, Speicher und Monitorbild) auf der Festplatte, worauf das System völlig ausgeschaltet werden kann. Beim nächsten Anschalten des Systems können Sie Ihre ursprüngliche Arbeit binnen weniger Sekunden direkt von der Festplatte wiederherstellen, ohne Windows erneut komplett laden zu müssen.
  • Seite 72: Systemanforderungen

    Systemanforderungen AOZVHDD.EXE 1.30b oder neuer. Config.sys und autoexec.bat löschen. Neuinstallation von Windows 98 auf einem neuen System 1. Führen Sie "Setup.exe /p j" zur Installation von Windows 98 aus. 2. Nach beendeter Installation von Windows 98 gehen Sie zu Systemsteuerung > Energieverwaltung. a.
  • Seite 73: Wechsel Von Apm Zu Acpi (Nur Windows 98)

    deaktiviert. Das System benötigt etwa 1 Minute um den Speicherinhalt auf der Festplatte zu speichern. Je größer die Speichergröße, umso länger dauert der Prozess. Wechsel von APM zu ACPI (nur Windows 98) 1. Führen Sie "Regedit.exe" aus. a. Gehen Sie durch den folgenden Pfad: HKEY_LOCAL_MACHINE SOFTWARE MICROSOFT...
  • Seite 74 a. Gehen Sie durch den folgenden Pfad: HKEY_LOCAL_MACHINE SOFTWARE MICROSOFT WINDOWS CURRENT VERSION DETECT ACPI OPTION b. Rechtsklicken und wählen Sie "Ändern“. Fügen Sie "02" nach "0000" ein, um es in "0000 02" umzuwandeln. Tipp: "02" bedeutet, dass Windows 98 ACPI erkannt hat, aber die ACPI-Funktion deaktiviert ist.
  • Seite 75: Acpi Suspend To Ram (Str)

    Dieses Motherboard unterstützt die Funktion ACPI „Suspend to RAM“. Beim nächsten Anschalten des Systems können Sie Ihre ursprüngliche Arbeit direkt vom SDRAM aus wiederherstellen, ohne Windows 98 erneut komplett laden zu müssen. „Suspend to SDRAM“ speichert Ihr aktuelle Arbeit im Systemspeicher ab. Dies ist zwar schneller als „Suspend to Hard Drive“, benötigt dafür aber im Gegensatz Stromversorgung durch das SDRAM.
  • Seite 76 Folgen Sie den unten genannten Schritten zur Ausführung von ACPI „Suspend to DRAM“: Systemanforderungen Ein ACPI-Betriebssystem wird benötigt. Momentan wird ACPI von allen Windows-Systeme außer Windows 95 und Windows NT unterstützt. Procedures Ändern Sie die folgenden BIOS-Einstellungen: BIOS Setup > Power Management > ACPI Function: Enabled BIOS Setup >...
  • Seite 77: Award Bios

    Unterstützung für Standardgeräte wie beispielsweise Festplattenlaufwerke, serielle- oder parallele Schnittstellen. Die meisten BIOS-Einstellungen des AX45 Pro-533 wurden von AOpens R&D-Technikerteam optimiert. Die Standardeinstellungen des BIOS können den Chipsatz (der das gesamte System kontrolliert) jedoch nicht komplett feinabstimmen. Deshalb soll Ihnen des Rest dieses Kapitels helfen, sich bei der Konfiguration Ihres Systems zurechtzufinden.
  • Seite 78: Über Die Bios-Funktionsbeschreibungen

    Ü … Ü … pen versucht stets, Anwendern die Bedienung von Computersystemen weiter zu erleichtern. Nun haben wir alle Funktionsbeschreibungen in das BIOS Flash ROM integriert. Wenn Sie eine BIOS-Funktion wählen, erscheint die Funktionsbeschreibung auf der rechten Seite des Bildschirms. Aus diesem Grund müssen Sie sich beim Verändern der BIOS-Einstellungen nicht auf dieses Handbuch beziehen.
  • Seite 79: Benutzung Des Award™ Bios-Setups

    “Bild↑” und “Bild↓” können Sie den jeweiligen Wert ändern. Drücken Sie auf die Taste „F1“, wird das Hilfemenü aufgerufen. Über die Taste „Esc“ können Sie das Award™ BIOS-Setup verlassen. Die folgende Tabelle gibt Ihnen genauere Informationen über die Tastaturbelegung beim Umgang mit dem Award BIOS. Bei allen AOpen-Produkten können Sie außerdem über die Taste “F3” die bevorzugte Sprachversion auswählen. Taste Beschreibung Bild ↑...
  • Seite 80 Taste Beschreibung Wiederherstellung der CMOS-Standardwerte. Laden der “Turbo-Settings” vom CMOS. Speichern der geänderten Einstellungen und Verlassen des Setup-Programms.
  • Seite 81: Zugang Zum Bios-Setup

    Schalten Sie den Computer an, nach dem Sie alle Jumper eingestellt und alle Kabel korrekt angeschlossen haben. Rufen Sie das BIOS-Setup auf, indem Sie während des POST (Power-On Self Test) auf die Taste <Lösch> drücken. Wählen Sie "Load Setup Defaults" für die empfohlene Optimalleistung.
  • Seite 82: Bios Upgrade Under Windows Environment

    Die unermüdliche Forschungsarbeit von AOpen hat wieder Früchte getragen ---- wir freuen uns, Ihnen EZWinFlash vorstellen zu können, einen brandneuen BIOS Flash-Assistenten. Um Anwendern die Bedienung zu vereinfachen, kombiniert EZWinFlash den binären BIOS-Code und das Flash-Modul. Sie müssen einfach auf die vom Internet heruntergeladene Utility klicken, die den Flash-Prozess dann automatisch durchführt.
  • Seite 83 Im Folgenden sind die Schritte für das BIOS-Upgrade mit “EZWinFlash” aufgeführt: (schließen Sie vorher ALLE ANDEREN Anwendungen) 1. Laden Sie die neue, komprimierte BIOS-Upgrade-Datei von AOpens Webseite herunter. (http://www.aopen.com) 2. Entpacken Sie das heruntergeladene BIOS-Paket (WAX45P533102.ZIP) mit (http://www.winzip.com - für Windows-Umgebungen).
  • Seite 84: Übertakten

    Ü Ü Als ein führender Hersteller in der Motherboardindustrie hat AOpen immer ein offenes Ohr für die Wünsche seiner Kunden und entwickelt Produkte die den Anforderungen unterschiedlicher Anwender entgegenkommen. Zuverlässigkeit, Kompatibilität, modernste Technologie und Benutzerfreundlichkeit sind unsere grundlegenden Ziele bei der Herstellung von Motherboards. Abgesehen von den oben genannten Designkriterien gibt es Poweruser, die immer nach Möglichkeiten suchen, ihre Systemleistung in neue Höhen zu treiben, indem sie ihre...
  • Seite 85: Vga-Karten Und Festplattenlaufwerke

    VGA-Karten und Festplattenlaufwerke sind Schlüsselkomponenten fürs Übertakten. Für Ihre Referenz finden Sie in der folgenden Liste unsere erfolgreichen Übertaktungsversuche in unserem Labor. Bitte beachten Sie, dass AOpen keine Garantie für erneutes erfolgreiches Übertakten übernehmen kann. Bitte überprüfen Sie die Available Vendor List (AVL), die durch einen Link mit unserer Webseite verbunden ist.
  • Seite 86: Glossar

    Datentransferrate 66MHz x 4 Bytes x 2 = 528MB/S. AGP bewegt sich jetzt auf den 4-fach-Modus zu: 66MHz x 4 Bytes x 4 = 1056MB/S. AOpen ist die erste Firma, die von Oktober 1999 an 4-fach-AGP-Motherboards sowohl von AX6C (Intel 820) als auch MX64/AX64 (VIA...
  • Seite 87: Amr (Audio/Modem Riser)

    Der CODEC-Schaltkreis einer AC97 Sound/Modem-Lösung kann auf das Motherboard oder auf eine Riser-Karte (AMR-Karte) gelegt werden, die durch einen AMR-Anschluss mit dem Motherboard verbunden ist. Eine AOpen-Motherboards beigelegte CD, auf der Sie Motherboardtreiber, Acrobat Reader für PDF, ein Online-Handbuch und andere nützliche Hilfsprogramme finden.
  • Seite 88: Ata (At Attachment)

    ATA/100 ist eine neue IDE-Spezifikation, die sich noch in der Entwicklungsphase befindet. ATA/100 verwendet sowohl die ansteigende als auch die fallende Flanke wie ATA/66, aber die Zykluszeit ist auf 40ns reduziert. Die Transferrate ist (1/40ns) x 2 Bytes x 2 = 100MB/s. Um ATA/100 zu nutzen, brauchen Sie ein spezielles 80-drahtiges IDE-Kabel, das gleiche wie bei ATA/66.
  • Seite 89: Cnr (Communication And Networking Riser)

    Durch die CNR-Spezifikation wird es der PC-Industrie möglich, flexible und billigere Subsysteme anzubieten, die in einer Vielzahl von Internet-PCs Verwendung finden. Zu diesen Subsystemen gehören zum Beispiel Systeme aus den Bereichen LAN, Home Networking, DSL und USB. Auch kabellose Audio- und Modem-Subsysteme profitieren von der CNR-Spezifikation. Hierbei handelt es sich um eine offene Industriespezifikation, die von OEMs, Herstellern von IHV.Karten, Silikon-Produzenten und Microsoft unterstützt wird.
  • Seite 90: Dimm (Dual In Line Memory Module)

    Der DIMM-Steckplatz hat insgesamt 168 Pins und unterstützt 64-Bit-Daten. Er kann einzel- oder doppelseitig sein; die „Goldfinger“-Signale zu jeder Seite des PCB sind unterschiedlich, daher wird dies „Dual In Line“ genannt. Fast alle DIMMs bestehen aus SDRAM, welches bei 3.3V läuft. Beachten Sie, dass einige alte DIMMs aus FPM/EDO-Modulen bestehen und nur mit 5V laufen. Verwechseln Sie sie nicht mit SDRAM DIMM.
  • Seite 91: Eeprom (Electronic Erasable Programmable Rom)

    Auch E PROM genannt. Sowohl EEPROM als auch Flash ROM können mittels elektronischer Signale neu programmiert werden, aber die Interfacetechnologie ist anders, da EEPROM viel kleiner als Flash-ROM ist. AOpens Motherboards verwenden EEPROM für jumperlosen und batterielosen Betrieb. Herkömmliche Motherboards speichern den BIOS-Code im EPROM. EPROM kann nur mit ultraviolettem (UV) Licht gelöscht werden. Zum Aktualisieren des BIOS müssen Sie das EPROM vom Motherboard entfernen, seinen Inhalt mit ultraviolettem (UV) Licht löschen, es neu programmieren und dann wieder einsetzen.
  • Seite 92: Fc-Pga (Flip Chip-Pin Grid Array)

    Flash-Hilfsprogramms zu aktualisieren, doch dieser Vorgang macht es auch anfälliger für Virusinfektionen. Aufgrund von weiteren neuen Funktionen wurde die Größe des BIOS von 64KB auf 256KB (2MBit) erhöht. AOpen AX5T ist das erste Board, welches 256KB (2MBit) Flash ROM verwendet. Nun bewegt sich die Flash ROM-Größe auf den Motherboards AX6C (Intel 820) und MX3W (Intel 810) in Richtung 4MBit.
  • Seite 93: Ieee 1394

    IEEE 1394 ist ein kostengünstiges Digitalinterface, das von “Apple Computer” als Desktop-LAN kreiert und von der Arbeitsgruppe „IEEE 1394“ entwickelt wurde. Das IEEE 1394 kann Daten mit 100, 200 oder 400 MB/Sek. transportieren. Unter anderem ist es auch möglich, zwischen digitalen Fernsehgeräten eine Verbindung mit 200 MB/Sek. herzustellen. Serielles Busmanagement ermöglicht durch die Optimierung des Arbitration-Timings, der garantierten adäquaten Stromversorgung jedes Bus-Geräts, der Zuteilung von synchronen Kanal-Identifikationen und Fehlermeldungen umfassende Kontrolle bei der Konfiguration der seriellen Busschnittstelle.
  • Seite 94: Pc100 Dimm

    SDRAM DIMM, welches 100MHz CPU FSB-Bustakt unterstützt. SDRAM DIMM, welches 133MHz CPU FSB-Bustakt unterstützt. Basierend auf der FSB-Frequenz hat DDR DRAM zwei Arbeitsfrequenzen bei 200MHz und 266MHz. Da der DDR DRAM-Datenbus mit 64-Bit läuft, wird eine Datentransfer-Bandbreite von bis zu 200x64/8=1600MB/s bzw. 266x64/8=2100MB/s ermöglicht. Demzufolge arbeitet PC-1600 DDR DRAM mit einer FSB-Frequenz von 100MHz und PC-2100 DDR DRAM mit einer FSB-Frequenz von 133MHz.
  • Seite 95: Pnp (Plug And Play)

    Die PnP-Spezifikation ist ein Standard-Registerinterface für BIOS und Betriebsysteme (wie z. B. Windows 95). BIOS und Betriebsystem verwenden diese Register, um Systemressourcen zu konfigurieren und Konflikte zu vermeiden. Der IRQ/DMA/Speicher wird vom PnP-BIOS oder Betriebsystem automatisch zugewiesen. Heutzutage sind fast alle PCI-Karten und die meisten ISA-Karten PnP-kompatibel. Der BIOS-Selbsttest nach dem Anschalten, manchmal der erste oder zweite Bildschirm, der während des Systemladens auf Ihrem Monitor erscheint.
  • Seite 96: Sdram (Synchronous Dram)

    Taktsignale). SDRAM verwendet ähnlich wie PBSRAM Burst-Modustransfers. SDRAM, das bei 3.3V arbeitet, gibt es als 64-Bit, 168-polige DIMM-Speichermodule. AOpen ist der erste Hersteller, der Dual-SDRAM DIMMs Onboard (AP5V) unterstützt (seit 1. Quartal 1996). Ein Speicherbereich im Flash-ROM zur Simulation des E PROM-Betriebs.
  • Seite 97: Spd (Serial Presence Detect)

    SPD ist ein kleines ROM- oder EEPROM-Gerät auf DIMM- oder RIMM-Modulen. SPD speichert Speichermodul-Information wie z. B. DRAM-Timing und Chipparameter. SPD kann vom BIOS eingesetzt werden, um über das beste Timing für dieses DIMM oder RIMM zu entscheiden. Ultra DMA (genauer: Ultra DMA/33) ist ein Protokoll für den Datentransfer von einem Festplattenlaufwerk über den Datenpfad (-bus) des Computers zum “Random Access Memory”...
  • Seite 98: Usb (Universal Serial Bus)

    USB ist ein serieller 4-Pin-Peripheriebus, der Peripheriegeräte niedriger/mittlerer Geschwindigkeit (unter 10MBit/s) wie z. B. Tastatur, Maus, Joystick, Scanner, Drucker und Modem kaskadieren kann. Mit USB kann der traditionelle Kabelsalat vom Feld auf der Rückseite Ihres PC ausgejätet werden. NECs Virtual Channel Memory (VCM) ist eine neue DRAM-Kern-Architektur, durch die die Multimedia-Leistungsfähigkeit des Systems drastisch verbessert wird.
  • Seite 99: Fehlerbehebung

    Führen Sie die folgenden Schritte durch, wenn Sie auf Probleme stoßen. Start Schalten Sie den Strom ab, trennen das Netzkabel ab und entfernen dann alle Zusatzkarten und Kabel, einschließlich VGA, IDE, FDD, COM1, COM2 und Drucker. Vergewissern Sie sich, dass alle Jumpereinstellungen korrekt sind.
  • Seite 100 Weiter Installieren Sie die VGA-Karte und schließen dann Monitor und Tastatur an. Schalten Sie den Strom an Nein und prüfen, ob Netzteil und CPU-Lüfter korrekt arbeiten. Das Problem liegt wahrscheinlich am Netzteil oder an einem Versagen des Weiter Versagen des Motherboards. Bitte wenden Sie sich an Ihren Händler oder Vertriebshändler für Reparaturservice.
  • Seite 101 Weiter Nein Vielleicht ist Ihre Ist die Bildschimanzeige VGA-Karte oder Ihr Monitor korrekt? defekt. Drücken Sie zugleich die Tasten <Strg > und <Alt>, halten Sie sie gedrückt und drücken dann die Taste <Lösch>, um das System neu zu starten. Nein Sehr wahrscheinlich ist Ihre Startet das System neu? Tastatur defekt.
  • Seite 102 Weiter Drücken Sie während des Systemstarts die Taste <Lösch>, um das BIOS aufzurufen. Wählen Sie “Load Setup Defaults”. Schalten Sie das System ab und schließen das IDE–Kabel wieder an. Nein Problem liegt Startet das System wahrscheinlich problemlos? IDE-Kabel oder Festplatte selbst. Installieren Sie Ihr Betriebsystem (z.
  • Seite 103: Technische Unterstützung

    Lieber Kunde, Vielen Dank für Ihre Wahl dieses AOpen-Produkts. Bester und schnellster Kundendienst ist unsere erste Priorität. Wir empfangen allerdings täglich sehr viele Emails und Anrufe aus der ganzen Welt, was es für uns sehr schwierig macht, jedem Kunden zeitig zu helfen. Wir empfehlen Ihnen, den unten beschriebenen Prozeduren zu folgen, bevor Sie sich an uns wenden.
  • Seite 104 5 5 5 5 Newsgroups: Ihr Problem wurde vielleicht schon von unserem Support-Techniker professionellen Anwendern in der Newsgroup beantwortet. http://www.aopen.com/tech/newsgrp/default.htm 6 6 6 6 Wenden Sie sich an Händler/Verteiler: Wir verkaufen unsere Produkte durch Händler und Systemintegrierer, die Ihre 6 6 6 6 Systemkonfiguration sehr gut kennen und Ihr Problem weit effizienter als wir lösen können sollten.
  • Seite 105 Den Modellnamen und die BIOS-Version finden Sie in der oberen linken Ecke des ersten Boot-Bildschirms (dem POST-Bildschirm), zum Beispiel: AX45 Pro-533 R1.20 Feb.01.2002 AOpen Inc. Award Plug and Play BIOS Extension v1.0A Copyright © 2002, Award Software, Inc. AX45 Pro-533 ist der Modellname des Motherboards; R1.20 ist die BIOS-Version.
  • Seite 106 Vielen Dank für den Kauf dieses AOpen-Produkts. AOpen möchte Sie dazu auffordern, ein paar Minuten zur Registrierung Ihres Produkts zu opfern. Durch die Registrierung Ihres Produkts sichern Sie sich den hochqualifizierten AOpen-Service. Nach der Registrierung Ihres Produkts stehen Ihnen folgenden Möglichkeiten offen: •...
  • Seite 107 Bitte zögern Sie nicht, sich mit uns in Verbindung zu setzen, wenn Sie irgendein Problem mit einem unserer Produkte haben. Wir schätzen Ihre Meinung sehr. Pazifischer Raum Europa Amerika AOpen America Inc. AOpen Inc. AOpen Computer b.v. Tel: 886-2-3789-5888 Tel: 31-73-645-9516...
