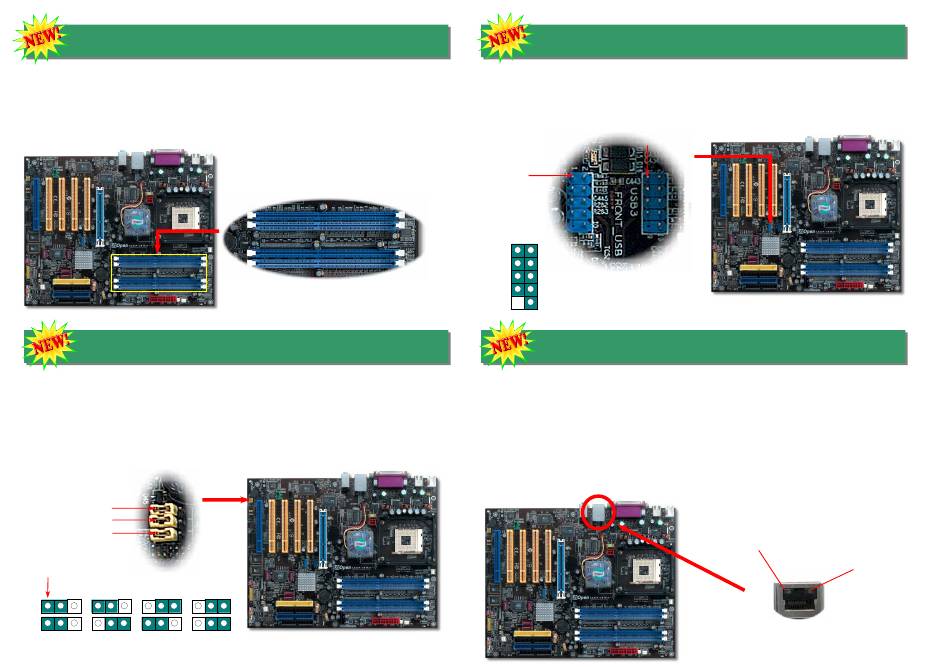

6. Speichermodul (128-Bit DDR-Dualkanal)
In der Vergangenheit haben wir für den Speicherzugriff eine Speicherbandbreite von 64-Bit
verwendet. Obwohl durch die Installation weiterer Speichermodule die Kapazität erhöht
werden konnte, veränderte sich die Zugriffsgeschwindigkeit dadurch nicht. Der
fortschrittliche 128-Bit-Modus des 128-Bit-Dualkanals erhöht die Speicherbandbreite auf bis
zu
6.4
GB/Sek..
Motherboards
DDR400/333/266-Speichermodule bis zu einer maximalen Kapazität von 4 GB.
7. Dr. Voice II und JP15/16 (bei AX45F-4D Max)
Dr. Voice II ist eine tolle Funktion, mit der Sie einfach ermitteln können, welches Problem
sich ereignet hat. Die Funktion kann Ihnen per Stimmwiedergabe deutlich "sagen", ob sich
ein Komponenten- oder Installationsproblem (z.B. der CPU, eines Speichermoduls, der
VGA oder PCI-Zusatzkarte, der FDD, HDD oder der Tastatur) ereignet hat. Bei Dr. Voice
stehen vier Sprachversionen (Englisch, Deutsch, Japanisch und Chinesisch) zur
Auswahl. Sie können die bevorzugte Sprachversion über JP15 & JP16 einstellen. Über Pin
2 können Sie die Klangwiedergabe über den Summer und Lautsprecher einstellen.
JP2 Pin 1
JP16 Pin 1
JP15 Pin 1
Pin 1
JP16
JP15
Englisch
Japanisch
Chinesisch Deutsch
(Voreinstellung)
der
AX45-F-4D-Serie
unterstützen
DIMMA1
DIMMA2
DIMMB1
DIMMB2
128-Bit DDR Dualkanal-
Speichermodul
8. Unterstützung für bis zu acht USB-Ports
Dieses Motherboard verfügt über acht USB-Ports zum Anschluss von USB-Geräten, wie
Mäusen, Tastaturen, Modems, Drucker usw. An der Gehäuserückseite befinden sich 4
USB-Ports. Mit geeigneten Kabeln können Sie daran USB-Geräte anschließen oder die
zusätzlichen USB-Header mit weiteren Anschlüssen an der Frontplatte bzw. der Rückseite
des Gehäuses verbinden.
Pin 1
Pin 1
1
+5V
+5V
SBD6-
SBD7-
SBD6+
SBD7+
GND
GND
KEY
NC
USB 2.0-Header
9. Unterstützung für Onboard-LAN
Der hochleistungsfähige Gigabit LAN-Controller (AX45F-4D Max und AX45F-4DL) oder
Realtek
LAN-Controller
(AX45F-4DN)
Onboard-Ethernet-Funktionen mit 10/100 MB/Sek. (Gigabit LAN: 10/100/1000 MB/Sek.) für
private und berufliche Verwendung. Der Motherboard AX45F-4D verfügt nicht über
Onboard-LAN. Der Ethernet- RJ45-Anschluss befindet sich über den USB-Ports. Die rechte
LED steht für den Linkmodus und leuchtet beim Zugriff auf ein Netzwerk orange. Die linke
LED steht für den Datenübertragungsmodus und leuchtet bei 100 MB/Sek. und 1 GB/Sek.
LAN-Verbindungen grün bzw. orange (bei 10MB/Sek.-Verbindungen leuchtet sie nicht).
Diese Funktion können Sie im BIOS aktivieren oder deaktivieren.
dieses
Motherboards
bietet
Transfer (Links)
Grün: 100 MB/Sek.
Orange: Gigabit-Modus
Link-Modus (Rechts)
Orange
