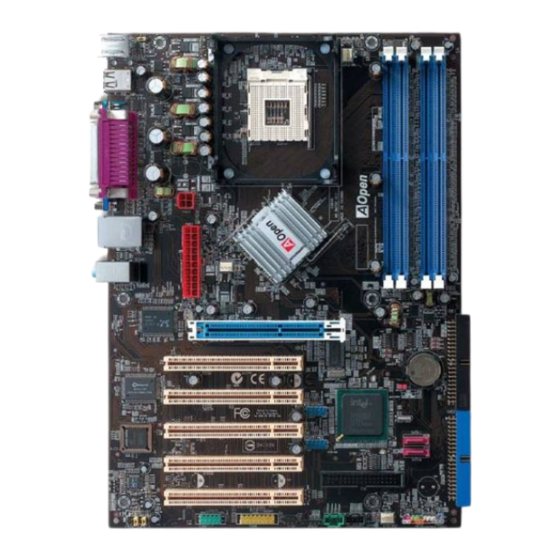

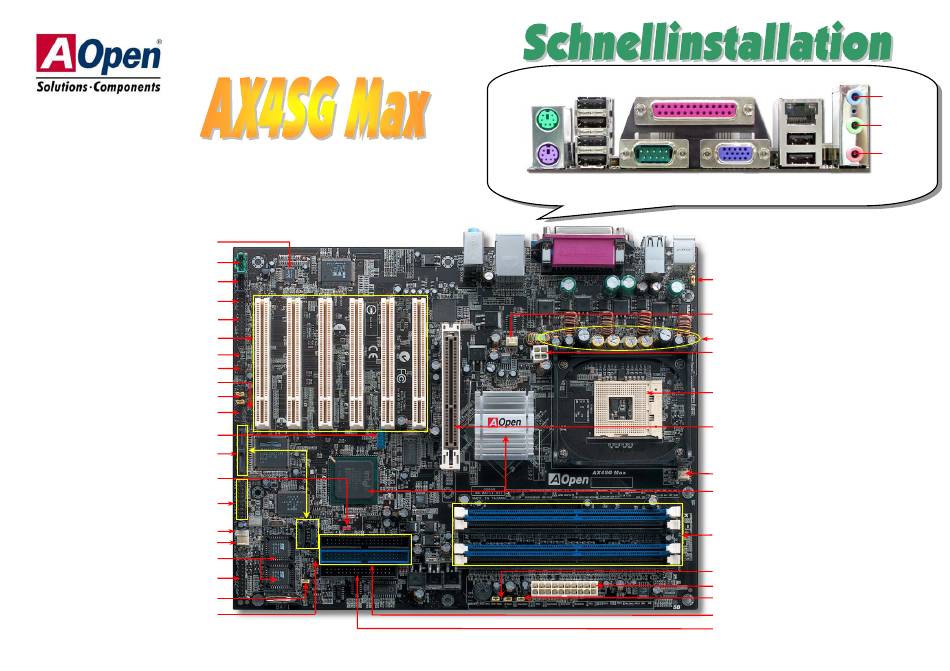

Onboard-AC'97 CODEC
AUX-IN-Anschluss
CD-IN-Anschluss
COM2-Anschluss
Game Port-Anschluss
32-Bit PCI-Erweiterungssteckplatz x6
Rücksetzbare Sicherung
IrDA -Anschluss
Dr. LED -Anschluss
Frontplatten-Audioanschluss
S/PDIF-Anschluss
USB 2.0-Header
Serial ATA-Port x4 Unterstützung
für Übertragungen mit 150 MB/Sek.
JP14 zum Löschen des CMOS
IEEE1394-Anschluss x 2
Wake on LAN-Anschluss
SYSFAN3-Anschluss
Die-hard BIOS
Frontplattenanschluss
JP24; BIOS-Rescue-Jumper
Case Open-Anschluss
AOpen behält sich das Recht vor, alle in dieser Dokumentation enthaltenen Spezifikationen und Informationen ohne vorherige Ankündigung zu ändern.
SPP/EPP/ECP
USB 2.0
PS/2-Maus-
Parallele Schnittstelle
Ports
anschluss
PS/2-Tastatur-
COM 1-
anschluss
Schnittstelle
RJ45 10/100/1000
LAN-Port
Line-In
Lautsprecher-
ausgang
MIC-In
USB 2.0-Ports
VGA-
Schnittstelle
JP28 PS2 Tastatur/Maus Wakeup-Jumper
SYSFAN2-Anschluss
Low ESR-Kondensatoren
4-Pin 12 Volt-ATX-Netzanschluss
478-Pin CPU-Sockel (Northwood) mit
autom. Spannungs- und
®
®
Frequenzerkennung für Intel
Pentium
4
1.6~3.06GHz+ CPUs
AGP 8x-Erweiterungssteckplatz
für 8X AGP-Karten (2.1 GB/Sek.)
und ADD-Karten
CPUFAN-Anschluss
Springdale Chip
sätz mit Unterstützung für
400/533/800 MHz FSB, DDR 400/333/266 und
AGP 8X
184-Pin DIMM-Steckplatz x4 für
128-Bit Dualkanal DDR400/333/266;
bis zu 4GB
JP15/JP16 für die Auswahl der Dr.
Voice II-Sprachversion
ATX-Netzanschluss
JP2; Jumper für Lautsprecherausgang
IDE-Anschluss x 2
(Unterstützung für ATA33/66/100
FDD-Anschluss
