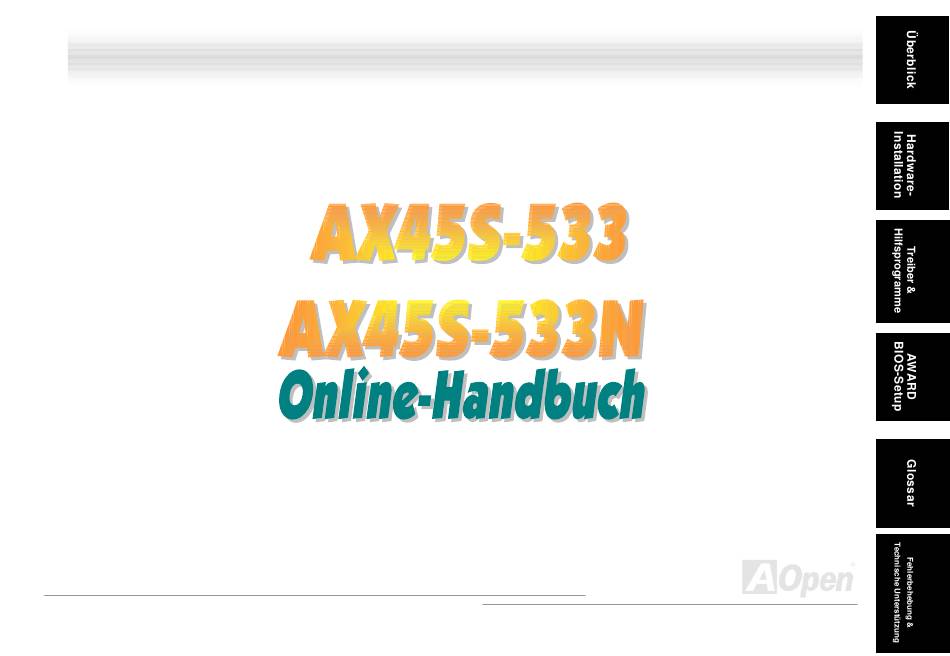

- Seite 1 AX45S-533 / AX45S-533N Dokumentnummer: AX45S533-OL-E0205A...
- Seite 2 AX45S-533 / AX45S-533N ..........................1 Inhalt......................................2 Wichtige Anmerkungen ................................. 9 Bevor Sie beginnen ..................................10 Überblick ..................................... 11 Technische Höhepunkte ................................12 Schnellinstallation..................................16 Layout des Motherboards................................17 Blockdiagramm.................................... 18 Hardware-Installation ..........................19 Über “optional” und “upgrade-optional”…............................ 20 JP14 zum Löschen der CMOS-Daten ............................21 CPU-Installation ..................................
- Seite 3 ATX-Netzanschluss ..................................32 Automatische Wiederherstellung des Netzstroms........................32 JP28 für Tastatur-/USB-Weckfunktion ............................33 IDE- und Floppy-Anschluss................................. 34 IrDA-Anschluss.................................... 36 Temperatursensor-Anschluss..............................37 AGP (Accelerated Graphic Port)-Erweiterungssteckplatz ......................38 WOM (Nullspannungs-Weckfunktion für Modem)-Anschluss ..................... 39 WOM durch externes Modem ..............................40 WOM durch interne Modemkarte ..............................41 WOL (Wake on LAN)...................................
- Seite 4 S/PDIF (Sony/Philips Digital Interface)-Anschluss ........................52 Dr. LED-Anschluss (upgrade-optional)............................53 Batterieloses und langlebiges Design ............................55 Überspannungsschutz................................. 56 Hardwareüberwachung ................................57 Rücksetzbare Sicherung ................................58 2200µF Low ESR-Kondensatoren............................... 59 Layout (Frequency Isolation Wall)............................... 60 Kühlblech aus reinem Aluminium ..............................61 Treiber und Hilfsprogramme........................62 Bonus-CD mit Autorun-Menü...
- Seite 5 AC97 ......................................84 ACPI (Advanced Configuration & Power Interface)........................84 AGP (Accelerated Graphic Port) ..............................84 AMR (Audio/Modem Riser) ................................. 85 AOpen Bonus-CD..................................85 APM (Advanced Power Management) ............................85 ATA (AT Attachment) ................................... 85 ATA/66 ......................................85 ATA/100 ....................................... 86 ATA/133 .......................................
- Seite 6 CODEC (Coding and Decoding) ..............................87 DDR (Double Data Rated) SDRAM............................. 88 DIMM (Dual In Line Memory Module) ............................88 DMA (Direct Memory Access) ..............................88 ECC (Error Checking and Correction)............................88 EDO (Extended Data Output) Memory............................89 EEPROM (Electronic Erasable Programmable ROM) ........................ 89 EPROM (Erasable Programmable ROM)............................
- Seite 7 PC-1600 or PC-2100 or PC-2700 DDR DRAM........................92 PCI (Peripheral Component Interface) Bus ..........................92 PDF-Format.................................... 93 PnP (Plug and Play)................................93 POST (Power-On Self Test) ..............................93 RDRAM (Rambus DRAM)............................... 93 RIMM (Rambus Inline Memory Module) ..........................94 SDRAM (Synchronous DRAM) ............................... 94 Shadow E PROM ...................................
- Seite 8 Kontakt mit uns ..........................105...
- Seite 9 Verantwortung für Fehler oder Ungenauigkeiten in diesem Handbuch, einschließlich der darin beschriebenen Software. Diese Dokumentation ist durch Kopierschutzgesetze geschützt. Alle Rechte vorbehalten. Kein Teil dieses Dokuments darf ohne vorherige schriftliche Genehmigung der AOpen Corporation in keiner Form oder auf irgendeine Weise in einer Datenbank oder einem Datenaufrufsystem gespeichert werden.
- Seite 10 Dieses Online-Handbuch erläutert Ihnen die Installation dieses Produkts. Alle nützlichen Informationen werden in den folgenden Kapiteln beschrieben. Bewahren Sie sich dieses Handbuch für zukünftige Upgrades oder Änderungen der Systemkonfiguration auf. Dieses Online-Handbuch ist im PDF-Format gespeichert. Wir empfehlen Ihnen, Adobe Acrobat Reader 4.0 zu verwenden, um das Handbuch Online zu lesen.
- Seite 11 Ü Ü ® Vielen Dank für den Kauf des AOpen Motherboards AX45S-533 / AX45S-533N. Dies ist ein Intel Socket 478-Motherboard, das auf dem ATX-Formfaktor basierend den SIS 645DX-/ SIS 961B-Chipsatz unterstützt. Aufgrund des hochleistungsfähigen integrierten Chipsatzes ® ® kann das AX45S-533 / AX45S-533N-Motherboard Intel...
- Seite 12 1056MB/Sek. Zur Verwendung einer “Bus Mastering”-AGP-Grafikkarte bietet das AX45S-533 / AX45S-533N einen AGP-Steckplatz. Für AD- und SBA-Signale kann AX45S-533 / AX45S-533N den 4X-Modus unterstützen. Alle sechs PCI-Steckplätze sind Master PCI-Steckplätze mit Schiedsverfahren und Dekodierung für alle integrierten Funktionen und LPC-Busse.
- Seite 13 Ultra DMA 33/66/100, die PIO-Modi 3 und 4, den Bus Master IDE DMA-Modus 5 sowie „Enhanced IDE“-Geräte. Onboard-AC’97 Sound Das AX45S-533 / AX45S-533N verfügt über einen RealTek ALC201A-AC97 -Soundchip. Diese integrierte Audiofunktion beinhaltet ein ollständiges Audioaufnahme und -Wiedergabesystem.
- Seite 14 Scannern usw. Dr. LED (upgrade-optional) Von den 8 LEDs des LED-Elements des AX45S-533 / AX45S-533N können Sie die Art möglicher Probleme einfach ablesen. Energieverwaltung /Plug and Play Die Energieverwaltungs funktion des AX45S-533 / AX45S-533N entspricht den Energiespar-Standards des Energy Star-Programms der U.S.
- Seite 15 Super Multi-I/O Dieses Motherboards verfügt über zwei serielle, UART-kompatible Hochgeschwindigkeits-Schnittstellen und eine parallele Schnittstelle mit EPP- und ECP-Kompatibilität. UART kann zum Schaffen einer kabellosen Verbindung auch über die COM1-Schnittstelle mit dem Infrarot-Modul verbunden werden.
- Seite 16 Auf dieser Seite finden Sie einen schnellen Überblick über die Installation Ihres Systems. Folgen Sie jedem Schritt. Installation von CPU und Lüfter Installation von Systemspeicher (DIMM) Anschluss des Frontplattenkabels Anschluss des IDE- und Floppykabels Anschluss des ATX-Netzkabels Anschluss der rückwärtigen Kabel Anschalten des Systems und Laden des BIOS-Setups Einstellung der CPU-Frequenz Neustart des Systems...
- Seite 17 Layout des Motherboards Case Open-Anschluss 2Mbit Programmierbares Flash ROM PC99-farbkodiertes Feld auf der MODEM-CN Rückseite Realtek ALC201A CD-IN Rücksetzbare Sicherung Frontplatten-Audioanschluss JP28 für USB-/Tastatur- Weckfunktion SPFIF-Anschluss 4-Pin 12V. ATX -Netzanschluss Anschluss für Temperatursensor 32-Bit PCI-Erweiterungssteckpla tz x6 CNR-Erweiterungssteckplatz Realtek RTL8100BL (optional) 2200 F Low ESR-Kondensato μ...
- Seite 18 PC-1600/2100/2700 DDR SDRAM bis zu 3GB 32-Bit PCI-Steckplatz x6 DIMM-Steckplatz x3 Socket 478 400/533MHz Intel Pentium 4 System-Bus CPU(Willamette /Northwood) PCI Bus SIS 645DX Primärer /66/100/133 Kanal IDE-Laufwerk Sekundärer AGP 4X- Kanal Steckplatz RealTek ALC201A SIS 961B AC97 CODEC Realtek RTL8100BL LAN-Anschlusskomponenten AC Link...
- Seite 19 Dieses Kapitel beschreibt Jumper, Anschlüsse und Hardwaregeräte dieses Motherboards. Anmerkung: Elektrostatische Entladung kann Prozessor, Laufwerke, Erweiterungskarten und andere Komponenten beschädigen. Achten Sie immer auf die folgenden Sicherheitsvorkehrungen, bevor Sie eine Systemkomponente einbauen. 1.Entnehmen Sie keine Komponenten aus ihren Schutzverpackungen, bevor Sie bereit zur Installation sind. 2.Tragen Sie ein Handgelenkserdungsband und befestigen es an einem Metallteil des Systems, bevor Sie eine Komponente anfassen.
- Seite 20 Beim Lesen dieses Online-Handbuchs und beim Zusammenbauen Ihres Computersystems wird Ihnen auffallen, dass einige Funktion mit “optional” oder “upgrade-optional” bezeichnet werden. Trotz aller leistungsstarken Funktionen der AOpen-Motherboards sind nicht alle Funktionen für jeden Anwender von Nutzen. Aus diesem Grund können Sie einige optionale Hauptfunktionen selbst auswählen und auch selbst erweitern.
- Seite 21 ö ö Sie können das CMOS löschen, um die Voreinstellungen des Systems wiederherzustellen. Gehen Sie zum Löschen des CMOS wie folgt vor: Schalten Sie das System ab und trennen das Netzkabel vom Stromnetz. Trennen Sie das ATX-Netzkabel vom Anschluss PWR2. Finden Sie JP14 und schließen die Pins 2 und 3 für einige Sekunden kurz.
- Seite 22 ® Dieses Motherboard unterstützt Intel Pentium 4 Socket 478-CPUs (Willamette / Northwood). Passen Sie bei der CPU-Ausrichtung auf, wenn Sie die CPU in den Sockel stecken. 2. Finden Sie Pin 1 und suchen auf dem oberen Interface der CPU nach einer Ziehen Sie den CPU-Sockelhebel nach Markierung.
- Seite 23 Drücken CPU-Sockelhebel Beendigung der CPU-Installation nach unten. CPU-Schnittkante Anmerkung: Wenn CPU-Sockels und die Schnittkante nicht korrekt aneinander ausrichten, kann die CPU beschädigt werden. Anmerkung: Dieser Sockel unterst ü Micro-FC-PGA2-CPUs, neuesten CPUs von Intel. Andere CPUs passen nicht in diesen Sockel. Anmerkung: Diese Abbildung dient nur als Beispiel und kann sich von Ihrem Motherboard unterscheiden.
- Seite 24 ü Dieses Motherboard wird zusammen mit einer Halterkonstruktion geliefert, die auf dem CPU-Sockel befestigt ist. Wir empfehlen Ihnen dringend, auf dieser Halterkonstruktion einen speziellen AOpen-CPU-Lüfter für bessere Wärmeableitung zu installieren. Bitte installieren Sie den CPU-Lüfter entsprechend den folgenden Abbildungen. 2. Drücken Sie jeden der vier Clips in die 1.
- Seite 25 CPU VID-Signal und SMbus Taktgenerator bieten automatische Erkennung der CPU-Spannung und erlauben Ihnen die Einstellung der CPU-Frequenz durch das BIOS-Setup, wobei keine Jumper oder Schalter verwendet werden müssen. Die Nachteile jumperlosen Pentium-Designs wurden beseitigt. Eine falsche Erkennung der CPU-Spannung kann nicht auftreten. BIOS- Takt- generator ®...
- Seite 26 Dieses Motherboard unterstützt die CPU VID-Funktion; die CPU-Kernspannung wird automatisch erkannt. BIOS Setup > Frequency/Voltage Control > CPU Clock Setting Dieses Motherboard wurde ohne CPU-Jumper entwickelt. Sie können die CPU-Frequenz im BIOS einstellen. Die Einstellung von Jumpern oder Schaltern ist nicht mehr notwendig. DIe Voreinstellung ist "Table Select Mode". Sie können den FSB-Takt zum Übertakten unter "CPU Host/SDRAM/PCI Clock"...
- Seite 27 CPU- Northwood CPU FSB-Takt System-Bus Rate Kernfrequenz Pentium 4 1.6G 1600MHz 100MHz 400MHz Anmerkung: Da der neueste Pentium 4 1.6G 1600MHz 133MHz 533MHz Prozessor (Northwood) Pentium 4 1.7G 1700MHz 133MHz 533MHz Taktrate automatisch erkennt, Pentium 4 1.8G 1800MHz 100MHz 400MHz können Sie die Taktrate eventuell Pentium 4 2.0G 2000MHz...
- Seite 28 ü ä ü Ü ü ä ü Ü Stecken Sie das CPU-Lüfterkabel in den 3-Pin-Anschluss CPU FAN. Wenn Ihr System über einen Gehäuselüfter verfügt, können Sie dessen Kabel auch in die Anschlüsse System FAN (FAN2) oder AUX FAN (FAN3) stecken. FAN2-Anschluss +12V SENSOR...
- Seite 29 ä ä Dieses Motherboard verfügt über drei 168-Pin DDR DIMM-Steckplätze, in die Sie PC100 oder PC133-Speicher für bis zu 3 GB installieren können. DIMM1 DIMM2 DIMM3...
- Seite 30 Bitte gehen Sie zur Installation eines Speichermoduls wie folgt vor: Vergewissern Sie sich, dass das DIMM wie abgebildet mit den Pins nach unten zeigt. 20 Pins 60 Pins 88 Pins Insert the module straight down to the DIMM slot with both hands and press down firmly until the DIMM module is securely in place. Anmerkung: Wenn das DIMM-Modul den Boden des DIMM-Steckplatzes...
- Seite 31 ü ü Verbinden Sie die Anschlüsse für das Netz-LED, EMPI, die Lautsprecher, den Netz- und Resetschalter mit den entsprechenden Pins. Wenn Sie im BIOS das Menüelement “Suspend Mode” aktivieren, blinken ACPI- & Netz-LED, während sich das System im Suspend-Modus befindet. Finden Sie das Power-Switch-Kabel Ihres ATX-Gehäuses.
- Seite 32 Das ATX-Netzteil verwendet, wie unten abgebildet, einen 20-Pin-Anschluss sowie einen zusätzlichen 4-Pin-Anschluss. Vergewissern Sie sich, dass Sie ihn in die richtige Richtung einsetzen. Wir empfehlen Ihnen dringend, den 4-Pin-12V ATX-Anschluss VOR dem 20-Pin-Netzanschluss einzustecken. Erde Pin1 Erde PS-ON -12V +3.3V +12V +3.3V 5VSB...
- Seite 33 ü ü Dieses Motherboard verfügt über eine Tastatur-/USB-Weckfunktion, die Sie mit JP28 aktivieren oder deaktivieren können. Durch diese Funktion können Sie Ihr System mit der Tastatur oder der Maus aus dem Suspend-Modus zurückholen. Die Voreinstellung ist auf “Deaktiviert“ (1-2). Aktivieren Sie diese Funktion, indem Sie den Jumper auf 2-3 einstellen. Pin 1 Deaktiviert Aktiviert...
- Seite 34 Verbinden Sie das 34-polige Floppykabel und das 40-polige IDE-Kabel mit dem Floppyanschluss FDC und dem IDE-Anschluss. Der Anschluss IDE1 ist zur leichteren Identifikation blau gefärbt. Achten Sie auf die Ausrichtung von Pin 1. Falsche Ausrichtung kann zu Systembeschädigung führen. Pin 1 Primary Primary Master Slave (2.)
- Seite 35 IDE1 wird auch primärer Kanal und IDE2 sekundärer Kanal genannt. Jeder Kanal unterstützt zwei IDE-Geräte; insgesamt also Geräte. Um zusammenarbeiten zu können, müssen die beiden Geräte auf jedem Kanal auf Master- bzw. Slave-Modus gestellt werden. Beide können auf Festplatte oder CDROM eingestellt werden. Die Einstellung als Master- oder Slave-Modus hängt vom Jumper Ihres IDE-Geräts ab, schauen Sie also bitte im Handbuch Ihrer Festplatte bzw.
- Seite 36 Der IrDA-Anschluss kann für die Unterstützung drahtloser Infrarotmodule konfiguriert werden. Mit diesem Modul und Anwendungssoftware wie z. B. Laplink oder Windows 95 PC-Direkt-Verbindung können Sie Dateien auf oder von Laptops, Notebooks, PDA-Geräten und Druckern übertragen. Dieser Anschluss unterstützt HPSIR (115.2Kbps, 2 Meter) und ASK-IR (56Kbps). Installieren Sie das Infrarotmodul am IrDA-Anschluss und aktivieren die Infrarotfunktion im BIOS-Setup, UART Mode.
- Seite 37 Aufgrund steigender Systemleistungen erzeugen Computerkomponenten wie CPU, Grafikkarte, Festplattenlaufwerk usw. immer mehr Hitze. Durch den Temperatursensor dieses Motherboards können Sie die Temperatur jeder einzelnen Komponente festzustellen. Schließen Sie zur frühzeitigen Erkennung von Komponenten-Überhitzungen einfach einen Sensor an diesen Anschluss an.
- Seite 38 Das AX45S-533 / AX45S-533N verfügt über einen 4X AGP-Steckplatz. Das AGP 4x ist ein Bus-Interface, das für leistungsfähige 3D-Grafiken entworfen wurde. AGP unterstützt nur Memory Read/Write-Betrieb und gleichwertigen “Single-Master zu Single-Slave”-Betrieb. AGP nutzt sowohl die steigende als auch fallende Kante des 66MHz-Takts; die Datentransferrate für AGP 2x ist 66MHz x 4 Bytes x 2 =...
- Seite 39 ü ü Dieses Motherboard verwendet besondere Schaltkreise zur Unterstützung der Funktion „Wake On Modem“ für interne Modemkarten und externe Modems. Da interne Modemkarten keinen Strom verbrauchen, wenn der Systemstrom ausgeschaltet ist, empfehlen wir die Verwendung eines internen Modems. Zum Anschluss eines internen Modems müssen Sie das 4-polige Kabel des RING-Anschlusses der Modemkarte mit dem WOM-Anschluss auf dem Motherboard verbinden.
- Seite 40 Der Suspend-Modus in herkömmlichen Green-PCs schaltet das Systemnetzteil nicht ab, sondern schaltet über das externe Modem die COM-Schnittstelle des Motherboards um und kehrt zum aktiven Zustand zurück. Serielle Schnittstelle (Modem) Serielle Schnittstelle (Motherboard) Anmerkung: Diese Abbildung dient nur als Beispiel und kann sich von Ihrem Motherboard unterscheiden.
- Seite 41 Mit Hilfe der ATX Soft Power On/Off-Funktion können Sie Ihr System komplett abschalten und wieder aufwecken, um automatisch einen Telefonanruf zu beantworten oder Faxmeldungen zu schicken bzw. zu empfangen. Sie können erkennen, ob Ihr System im echten Power-Off-Modus ist, indem Sie prüfen, ob der Lüfter Ihres Netzteils ausgeschaltet ist. Sowohl externe Modems als auch interne Modemkarten unterstützen die Weckfunktion für Modems.
- Seite 42 Zur Verwendung der Funktion „Wake On LAN“ benötigen Sie eine Netzwerkkarte mit einem Chipsatz, der diese Eigenschaft unterstützt. Außerdem müssen LAN-Karte über Kabel WOL-Anschluss Motherboards verbinden. Systemidentifikations-Informationen (vermutlich die IP-Adresse) sind auf der Netzwerkkarte gespeichert. Da auf dem Ethernet viel Verkehr herrscht, müssen Sie eine Netzwerkverwaltungssoftware wie z.
- Seite 43 WOL-Anschluss (Ethernet-Karte) WOL-Anschluss (Motherboard) Anmerkung: Diese Abbildung dient nur als Beispiel und kann sich von Ihrem Motherboard unterscheiden.
- Seite 44 ü ü ü ü South Bridge SIS961B-Chipsatz verfügt über einen integrierten Ethernet-Controller. hochleistungsfähige Onboard-LAN-Anschlussgerät “Realtek 8100BL” bietet Ethernet-Funktionen mit 10/100 MB/Sek. für private und berufliche Verwendung. Der Ethernet RJ45-Anschluss befindet sich über den USB-Ports. Das grüne LED zeigt den Link-Modus an – bei Verbindung mit einem Netzwerk leuchtet es;...
- Seite 45 ist eine Riser-Karten-Spezifikation zur Ersetzung von AMR (Audio/Modem Riser). Sie unterstützt V.90-Analogmodems, Multikanal-Audio und auf Telefonleitungen basierende Netzwerke. Durch die allmähliche Erhöhung der CPU-Leistungsfähigkeiten können Digitalverarbeitungsaufgaben zum Sparen von CPU-Leistung im Hauptchipsatz ausgeführt werden. Der analoge Konversionsschaltkreis (CODEC) benötigt ein unterschiedliches und separates Schaltkreisdesign, welches auf die CNR-Karte gelegt wurde. Dieses Motherboard verfügt über Onboard-CODEC-Sound, reserviert jedoch einen CNR-Steckplatz für die optionale Modemfunktion.
- Seite 46 – ü – ü Die Onboard-I/O-Geräte sind PS/2-Tastatur, PS/2-Maus, der RJ-45 LAN-Anschluss (nur bei AX45S-533N), COM1 und COM2, Drucker, sechs USB-Ports, AC97-Sound und der Game Port. Der Sichtwinkel der hier gezeigten Zeichnung ist vom Feld auf der Rückseite des Gehäuses aus. RJ-45 LAN- SPP/EPP/ECP Anschluss (nur...
- Seite 47 ü ü ü ü Dieses Motherboard bietet sechs USB-Ports zum Anschluss von USB-Geräten, wie Mäusen, Tastaturen, Modems, Drucker usw. Zwei Ports befinden sich im farbkodierten Feld auf der Rückseite. Mit geeigneten Kabeln können Sie die beiden anderen USB-Header mit der Rückseite oder der Frontplatte des Gehäuses verbinden.
- Seite 48 Der Header “CASE OPEN” bietet eine Chassis Intrusion-Überwachungsfunktion. Zur Benutzung dieser Funktion müssen Sie diesen Header mit einem Sensor im Gehäuse verbinden und die Funktion im BIOS aktivieren. Danach wird der Sensor durch Lichteinfall oder Öffnung des Gehäuses aktiviert und warnt Sie über die Systemlautsprecher. Bitte beachten Sie, dass diese nützliche Funktion nur in Verbindung mit speziellen Gehäusen verwendet werden kann.
- Seite 49 Über diesen Anschluss können Sie das CD Audio-Kabel des CDROM- oder DVD-Laufwerks mit dem Onboard-Soundschaltkreis verbinden. CD-IN...
- Seite 50 Über diesen Anschluss können Sie das Mono In/ Mic Out-Kabels des internen Modems mit dem Onboard-Soundschaltkreis verbinden. Die Pins 1-2 sind „Mono In“, die Pins 3-4 sind „Mic Out“. Bitte beachten Sie, dass es noch keinen Standard für diese Anschlussart gibt und sie daher nur von wenigen interne Modemkarten unterstützt wird.
- Seite 51 Falls das Computergehäuse über eine Audioschnittstelle an der Frontplatte verfügt, können Sie die Onboard-Audiofunktion über diesen Anschluss Frontplatte verbinden. Entfernen Anschluss Kabels bitte Frontplatten-Audioanschlusses. Entfernen Sie diese gelben Jumperkappe nicht, wenn Ihr Computergehäuse über keinen Frontplatten-Audioanschluss verfügt. Pin 1 AUD_RET_L AUD_FPOUT_L AUD_RET_R AUD_FPOUT_R...
- Seite 52 S/PDIF (Sony/Philips Digital Interface) ist das neueste Audiotransfer-Datenformat, das durch optische Fasern beeindruckende Soundqualität bietet. Außerdem können ermöglicht es digitale anstatt analoger Audioqualität. Normalerweise gibt es wie gezeigt zwei S/PDIF-Ausgänge: Einen für den RCA-Anschluss (der von den meisten Audiogeräten verwendet wird) und einen für den optischen Anschluss mit besserer Audioqualität.
- Seite 53 Dieser Anschluss steht in Verbindung mit dem PC Doctor, der Probleme anzeigen, die eventuell bei der Zusammensetzung des Systems auftreten. Die 8 LEDs des PC-Doctors an der Vorderseite des Computers zeigen deutlich an, ob ein Problem mit einer Komponente oder ein Installationsfehler vorliegt.
- Seite 54 Im Gehäuse von Dr. LED, das an seiner Vorderseite über 8 LEDs verfügt, können CDs aufbewahrt werden. Dr. LED paßt in einen 5.25”-Laufwerksschacht eines beliebigen Gehäuses. Floppy Boot O.K. Video Memory Wenn das System in einem der 8 Aspekte versagt, leuchtet das entsprechende LED auf. Wenn das LED7 aufleuchtet (das letzte LED), hat das System den Bootvorgang abgeschlossen.
- Seite 55 Dieses Motherboard verwendet Flash ROM und einen speziellen Schaltkreis, der es Ihnen ermöglicht, Ihre aktuellen CPU- und CMOS-Setupkonfigurationen auch ohne eine Batterie zu speichern. Der RTC (real time clock = Echtzeittakt) läuft weiter, solange das Netzkabel eingesteckt ist. Wenn Sie Ihre CMOS-Daten verlieren, brauchen Sie nur die CMOS-Konfigurationen vom Flash ROM zu laden, und das System wird wieder wie gewohnt arbeiten.
- Seite 56 Risiko, dass die CPU, der Speicher, die HDD oder die Zusatzkarten dieses Motherboards aufgrund von Komponentenfehlern, Bedienungsfehlern oder unbekannten Faktoren nicht korrekt funktionieren. AOpen kann nicht garantieren, dass die Schutzschaltkreise immer perfekt funktionieren.
- Seite 57 Überwachungsfunktion kontinuierlich die Betriebsspannung, den Lüfterstatus und die CPU-Temperatur Ihres Systems. Sollten bei diesen Systemparametern Probleme auftreten, werden Sie durch den externen Gehäuselautsprecher oder den Summer (falls vorhanden) des Motherboards gewarnt. Lüfter Lüftergeschwindigkeit AOpen H/W Monitoring Erkennungs- Utility CPU-Temperatur Schaltkreis...
- Seite 58 ü ü Herkömmliche Motherboards verfügen zur Vermeidung von Überspannungen und Kurzschlüssen über Sicherungen für Tastatur und USB-Ports. Diese Sicherungen sind auf das Motherboard gelötet und können im Falle des Durchbrennens (nachdem sie das Motherboard vor Schaden geschützt haben) nicht ersetzt werden. Das Motherboard bleibt funktionsuntüchtig. Mit teureren rücksetzbaren Sicherungen kann das Motherboard zurück auf Normalbetrieb gestellt werden, nachdem die Sicherung ihre Pflicht getan hat.
- Seite 59 Stabilität der CPU-Netzversorgung. Das Wissen um die richtige Lage dieser Kondensatoren ist weiteres Knowhow, welches Erfahrung und detaillierte Berechnungen erfordert. Das AX45S-533 / AX45S-533N verfügt über 2200μ-Kondensatoren, die viel größer als herkömmliche Kondensatoren sind (1000μF und 1500μF) und dadurch für bessere Stabilität der CPU-Netzversorgung sorgen können.
- Seite 60 Für Hochfrequenzbetrieb, besonders beim Übertakten, ist das Layout für stabile Arbeitsgänge von Chipsatz und wichtigste Faktor. Layout dieses Motherboards verwendet AOpens einzigartiges Design “Frequency Isolation Wall”. Diese Funktion trennt jeden kritischen Abschnitt des Motherboards in Bereiche auf, denen alle selben oder ähnlichen Frequenzbereich...
- Seite 61 ü ü Das Abkühlen der CPU und des Chipsatzes ist wichtig für die Systemzuverlässigkeit. Aluminium-Kühlbleche bieten gerade beim Übertakten bessere Wärmeableitung.
- Seite 62 Auf der AOpen Bonus-CD finden Sie Motherboardtreiber und Hilfsprogramme. Sie müssen sie nicht alle installieren, um Ihr System laden zu können. Nach beendeter Hardwareinstallation müssen Sie allerdings zuerst Ihr Betriebsystem installieren (wie z. B. Windows 98) bevor Sie Treiber oder Hilfsprogramme installieren können. Bitte lesen Sie hierzu die Installationsanleitung Ihres Betriebsystems.
- Seite 63 ü ü Auf der Bonus-CD steht Ihnen das Autorun-Menü zur Verfügung. Wählen Sie das Hilfsprogramm, den Treiber und ein Modell aus.
- Seite 64 8100BL Sie können den Real PCI Fast Ethernet-Adapter unter Windows95/98, Windows NT und Windows 2000 mit folgenden Schritten installieren: Treiberinstallation unter Microsoft Windows 95 : ----------------------------------------------------- 1. Wählen Sie “Diskette”, wenn Sie Windows nach dem zu installierenden Treiber fragt. 2. Legen Sie den Pfadnamen für die Setupdatei fest: [CD-ROM]:Driver\LAN\RTL8100\Windows\Win95\WIN95A (für Windows 95 and Win95A) oder [CD-ROM]:Driver\LAN\RTL8100\Windows\Win95 (für Windows 95 OSR2).
- Seite 65 Dieses Motherboard wird mit einem RealTek ALC201A AC97 CODEC geliefert. Sie finden den Treiber im Autorun-Menü der Bonus-CD.
- Seite 66 Sie finden den SIS AGP-Treiber auf der Bonus-CD.
- Seite 67 Sie können das Hardwareüberwachungs-Hilfsprogramm zur Überwachung von CPU-Temperatur, Lüftern und der Systemspannung installieren. Die Hardwareüberwachungs-Funktion wird vom BIOS und dem Hilfsprogramm automatisch durchgeführt. Eine Hardware-Installation ist nicht erforderlich.
- Seite 68 ACPI „Suspend To Hard Drive“ wird vom Windows-Betriebssystem kontrolliert. Es speichert Ihre aktuelle Arbeit (Systemstatus, Speicher und Monitorbild) auf der Festplatte, worauf das System völlig ausgeschaltet werden kann. Beim nächsten Anschalten des Systems können Sie Ihre ursprüngliche Arbeit binnen weniger Sekunden direkt von der Festplatte wiederherstellen, ohne Windows erneut komplett laden zu müssen.
- Seite 69 Systemanforderungen AOZVHDD.EXE 1.30b oder neuer. Config.sys und autoexec.bat löschen. Neuinstallation von Windows 98 auf einem neuen System 1. Führen Sie "Setup.exe /p j" zur Installation von Windows 98 aus. 2. Nach beendeter Installation von Windows 98 gehen Sie zu Systemsteuerung > Energieverwaltung. a.
- Seite 70 5. Sie haben ACPI Suspend to-Hard Drive bereits ausgeführt. Klicken Sie "Start > Herunterfahren > Standby" und der Bildschirm wird sofort deaktiviert. Das System benötigt etwa 1 Minute um den Speicherinhalt auf der Festplatte zu speichern. Je größer die Speichergröße, umso länger dauert der Prozess.
- Seite 71 Wechsel von APM zu ACPI (nur Windows 98) 1. Führen Sie "Regedit.exe" aus. a. Gehen Sie durch den folgenden Pfad: HKEY_LOCAL_MACHINE SOFTWARE MICROSOFT WINDOWS CURRENT VERSION DETECT b. Wählen "ADD Binary" und nennen es "ACPIOPTION". c. Rechtsklicken und wählen Sie „Ändern“. Fügen Sie "01" nach "0000" ein, um es in "0000 01" umzuwandeln. d.
- Seite 72 HKEY_LOCAL_MACHINE SOFTWARE MICROSOFT WINDOWS CURRENT VERSION DETECT ACPI OPTION b. Right click and select "Modify, change "01" to "02" to make it "0000 02". Tipp: "02" bedeutet, dass Windows 98 ACPI erkannt hat, aber die ACPI-Funktion deaktiviert ist. c. Speichern Sie die Änderungen. 2.
- Seite 73 Dieses Motherboard unterstützt die Funktion ACPI „Suspend to RAM“. Beim nächsten Anschalten des Systems können Sie Ihre ursprüngliche Arbeit direkt vom SDRAM aus wiederherstellen, ohne Windows 98 erneut komplett laden zu müssen. „Suspend to SDRAM“ speichert Ihr aktuelle Arbeit im Systemspeicher ab. Dies ist zwar schneller als „Suspend to Hard Drive“, benötigt dafür aber im Gegensatz Stromversorgung durch das SDRAM.
- Seite 74 Folgen Sie den unten genannten Schritten zur Ausführung von ACPI „Suspend to DRAM“: Systemanforderungen Ein ACPI-Betriebssystem wird benötigt. Momentan wird ACPI von allen Windows-Systeme außer Windows 95 und Windows NT unterstützt. ® Die Intel Chipset Software Installation Utility muss korrekt installiert worden sein. Prozeduren Ändern Sie die folgenden BIOS-Einstellungen: BIOS Setup >...
- Seite 75 Unterstützung für Standardgeräte wie beispielsweise Festplattenlaufwerke, serielle- oder parallele Schnittstellen. Die meisten BIOS-Einstellungen des AX45S-533 / AX45S-533N wurden von AOpens R&D-Technikerteam optimiert. Die Standardeinstellungen des BIOS können den Chipsatz (der das gesamte System kontrolliert) jedoch nicht komplett feinabstimmen. Deshalb soll Ihnen der Rest dieses Kapitels helfen, sich bei der Konfiguration Ihres Systems zurechtzufinden.
- Seite 76 … AOpen versucht stets, Anwendern die Bedienung von Computersystemen weiter zu erleichtern. Nun haben wir alle Funktionsbeschreibungen in das BIOS Flash ROM integriert. Wenn Sie eine BIOS-Funktion wählen, erscheint die Funktionsbeschreibung auf der rechten Seite des Bildschirms. Aus diesem Grund müssen Sie sich beim Verändern der BIOS-Einstellungen nicht auf dieses Handbuch beziehen.
- Seite 77 “Bild↑” und “Bild↓” können Sie den jeweiligen Wert ändern. Drücken Sie auf die Taste „F1“, wird das Hilfemenü aufgerufen. Über die Taste „Esc“ können Sie das Award™ BIOS-Setup verlassen. Die folgende Tabelle gibt Ihnen genauere Informationen über die Tastaturbelegung beim Umgang mit dem Award BIOS. Bei allen AOpen-Produkten können Sie außerdem über die Taste “F3” die bevorzugte Sprachversion auswählen. Taste Beschreibung Bild ↑...
- Seite 78 Taste Beschreibung Wiederherstellung der „Fail Save“-CMOS-Standardwerte. Laden der “Turbo-Settings” vom CMOS. Speichern der geänderten Einstellungen und Verlassen des Setup-Programms.
- Seite 79 Schalten Sie den Computer an, nach dem Sie alle Jumper eingestellt und alle Kabel korrekt angeschlossen haben. Rufen Sie das BIOS-Setup auf, indem Sie während des POST (Power-On Self Test) auf die Taste <Lösch> drücken. Wählen Sie "Load Setup Defaults" für die empfohlene Optimalleistung.
- Seite 80 Dadurch gehen Sie das Risiko eines BIOS-Flash-Fehlers ein. AOpen Easy Flash unterscheidet sich ein wenig von herkömmlichen Flashmethoden. Die binäre BIOS-Datei und die Flashroutine sind miteinander verbunden und Sie müssen zum Abschluss des Flashvorganges lediglich eine Datei ausführen.
- Seite 81 Im Folgenden sind die Schritte für das “Easy Flashing” aufgeführt: (gilt NUR für die Anwendung auf Award BIOS) 1. Laden Sie die neue, komprimierte BIOS-Upgrade-Datei von AOpens Webseite herunter, zum Beispiel AX45S533102.ZIP. 2. Führen Sie die Shareware PKUNZIP (http://www.pkware.com/) aus, die verschiedene Betriebssysteme unterstützt. Mit diesem Programm können Sie die binäre BIOS-Datei und das Flash-Hilfsprogramm dekomprimieren.
- Seite 82 Ü Ü Als ein führender Hersteller in der Motherboardindustrie hat AOpen immer ein offenes Ohr für die Wünsche seiner Kunden und entwickelt Produkte die den Anforderungen unterschiedlicher Anwender entgegenkommen. Zuverlässigkeit, Kompatibilität, modernste Technologie und Benutzerfreundlichkeit sind unsere grundlegenden Ziele bei der Herstellung von Motherboards. Abgesehen von den oben genannten Designkriterien gibt es Poweruser, die immer nach Möglichkeiten suchen, ihre Systemleistung in neue Höhen zu treiben, indem sie ihre...
- Seite 83 VGA-Karten und Festplattenlaufwerke sind Schlüsselkomponenten fürs Übertakten. Für Ihre Referenz finden Sie in der folgenden Liste unsere erfolgreichen Übertaktungsversuche in unserem Labor. Bitte beachten Sie, dass AOpen keine Garantie für erneutes erfolgreiches Übertakten übernehmen kann. Bitte überprüfen Sie die Available Vendor List (AVL), die durch einen Link mit unserer Webseite verbunden ist.
- Seite 84 Datentransferrate 66MHz x 4 Bytes x 2 = 528MB/S. AGP bewegt sich jetzt auf den 4-fach-Modus zu: 66MHz x 4 Bytes x 4 = 1056MB/S. AOpen ist die erste Firma, die von Oktober 1999 an 4-fach-AGP-Motherboards sowohl von AX6C (Intel 820) als auch MX64/AX64 (VIA...
- Seite 85 Der CODEC-Schaltkreis einer AC97 Sound/Modem-Lösung kann auf das Motherboard oder auf eine Riser-Karte (AMR-Karte) gelegt werden, die durch einen AMR-Anschluss mit dem Motherboard verbunden ist. Eine AOpen-Motherboards beigelegte CD, auf der Sie Motherboardtreiber, Acrobat Reader für PDF, ein Online-Handbuch und andere nützliche Hilfsprogramme finden.
- Seite 86 ATA/100 ist eine neue IDE-Spezifikation, die sich noch in der Entwicklungsphase befindet. ATA/100 verwendet sowohl die ansteigende als auch die fallende Flanke wie ATA/66, aber die Zykluszeit ist auf 40ns reduziert. Die Transferrate ist (1/40ns) x 2 Bytes x 2 = 100MB/s. Um ATA/100 zu nutzen, brauchen Sie ein spezielles 80-drahtiges IDE-Kabel, das gleiche wie bei ATA/66.
- Seite 87 Herkömmliches PIO (Programmable I/O) IDE verlangt, dass die CPU an allen Aktivitäten des IDE-Zugriffs teilnimmt, einschließlich des Wartens auf mechanische Ereignisse. Zur Reduktion der Arbeitslast der CPU überträgt das Busmaster IDE-Gerät Daten vom/zum Speicher, ohne die CPU zu unterbrechen und stellt die CPU für kontinuierlichen Betrieb frei, während Daten zwischen Speicher und IDE-Gerät übertragen werden.
- Seite 88 DDR SDRAM nützt die bestehende DRQAM-Struktur und Technologie aus und verdoppelt dabei die Systemen zur Verfügung stehende, nominelle Bandbreite auf einfache Weise. Anfangs stellte DDR hauptsächlich eine perfekte Lösung für speicherintensive Server und Workstations dar. Durch die niedrige Spannung und den niedrige Preis von DDR SDRAM wird es letztendlich zu einer Musterlösung für alle Segmente des PC-Markts werden.
- Seite 89 Die EDO DRAM-Technologie ähnelt dem FPM (Fast Page Modus) sehr. Im Gegensatz zu herkömmlichem FPM, welches die Speicherausgabedaten zum Starten einer Vorladung in drei Zustände versetzt, behält EDO DRAM die Gültigkeit der Speicherdaten bis zum nächsten Speicherzugriffszyklus bei, was dem Pipeline-Effekt ähnelt und einen Taktzustand eliminiert. Auch E PROM genannt.
- Seite 90 Flash-Hilfsprogramms zu aktualisieren, doch dieser Vorgang macht es auch anfälliger für Virusinfektionen. Aufgrund von weiteren neuen Funktionen wurde die Größe des BIOS von 64KB auf 256KB (2MBit) erhöht. AOpen AX5T ist das erste Board, welches 256KB (2MBit) Flash ROM verwendet. Nun bewegt sich die Flash ROM-Größe auf den Motherboards AX6C (Intel 820) und MX3W (Intel 810) in Richtung 4MBit.
- Seite 91 Siehe SMBus. IEEE 1394 ist ein kostengünstiges Digitalinterface, das von “Apple Computer” als Desktop-LAN kreiert und von der Arbeitsgruppe „IEEE 1394“ entwickelt wurde. Das IEEE 1394 kann Daten mit 100, 200 oder 400 MB/Sek. transportieren. Unter anderem ist es auch möglich, zwischen digitalen Fernsehgeräten eine Verbindung mit 200 MB/Sek.
- Seite 92 Bei Sockel 7-CPUs erfordert ein Burst-Datenlesevorgang vier „Qwords“ (Quad-word, 4x16 = 64 Bits). PBSRAM erfordert nur eine Adressdekodierungszeit und sendet die restlichen Qwords gemäß einer vorbestimmten Sequenz automatisch zur CPU. Normalerweise ist diese Sequenz 3-1-1-1, die also insgesamt aus 6 Takten besteht und schneller als asynchrones SRAM ist. PBSRAM wird oft in L2 (Level 2) Caches von Sockel 7 CPUs verwendet.
- Seite 93 Ein Dateiformat für elektronische Dokumente. Das PDF-Format ist plattformunabhängig. Sie können PDF-Dateien unter Zuhilfenahme verschiedener PDF-Leseprogramme unter Windows, Unix, Linux, Mac und anderen Betriebsystemen lesen. Sie können PDF-Dateien auch in Webbrowsern wie z. B. IE und Netscape öffnen. Beachten Sie dabei aber, dass Sie hierzu zuerst den PDF-Plug-in installieren müssen (Liegt Acrobat Reader bei).
- Seite 94 Taktsignale). SDRAM verwendet ähnlich wie PBSRAM Burst-Modustransfers. SDRAM, das bei 3.3V arbeitet, gibt es als 64-Bit, 168-polige DIMM-Speichermodule. AOpen ist der erste Hersteller, der Dual-SDRAM DIMMs Onboard (AP5V) unterstützt (seit 1. Quartal 1996). Ein Speicherbereich im Flash-ROM zur Simulation des E PROM-Betriebs.
- Seite 95 Der SMBus wird auch I2C Bus genannt. Es ist ein zweirädriger Bus, der für Komponentenkommunikation entwickelt wurde (besonders für Halbleiter-IC), zum Beispiel die Einrichtung von Taktgeneratoren jumperloser Motherboards. Die Datentransferrate des SMBus beträgt nur 100Kbit/S. Sie ermöglicht einem Host, mit der CPU und vielen Masters bzw. Slaves zum Senden und Empfangen von Signalen zu kommunizieren.
- Seite 96 16.6MB/s x6 = 100MB/Sek USB ist ein serieller 4-Pin-Peripheriebus, der Peripheriegeräte niedriger/mittlerer Geschwindigkeit (unter 10MBit/s) wie z. B. Tastatur, Maus, Joystick, Scanner, Drucker und Modem kaskadieren kann. Durch die neue USB2.0-Spezifikation sind auch tolle Datengeschwindigkeiten von bis zu 480MB/Sek. möglich. Mit USB kann der traditionelle Kabelsalat vom Feld auf der Rückseite Ihres PC ausgejätet werden. NECs Virtual Channel Memory (VCM) ist eine neue DRAM-Kern-Architektur, durch die die Multimedia-Leistungsfähigkeit des Systems drastisch verbessert wird.
- Seite 97 Führen Sie die folgenden Schritte durch, wenn Sie auf Probleme stoßen. Start Schalten Sie den Strom ab, trennen das Netzkabel ab und entfernen dann alle Zusatzkarten und Kabel, einschließlich VGA, IDE, FDD, COM1, COM2 und Drucker. Vergewissern Sie sich, dass alle Jumpereinstellungen korrekt sind.
- Seite 98 Weiter Installieren Sie die VGA-Karte und schließen dann Monitor und Tastatur an. Schalten Sie den Strom an und prüfen, ob Netzteil und Nein CPU-Lüfter korrekt arbeiten. Das Problem liegt wahrscheinlich am Netzteil oder an einem Versagen des Weiter Motherboards. Bitte wenden Sie sich an Ihren Händler oder Vertriebshändler für Reparaturservice.
- Seite 99 Weiter Nein Vielleicht ist Ihre VGA-Karte Ist die Bildschimanzeige korrekt? oder Ihr Monitor defekt. Drücken Sie zugleich die Tasten <Strg > und <Alt>, halten Sie sie gedrückt und drücken dann die Taste <Lösch>, um das System neu zu starten. Nein Sehr wahrscheinlich ist Ihre Startet das System neu? Tastatur defekt.
- Seite 100 Weiter Drücken Sie während des Systemstarts die Taste <Lösch>, um das BIOS aufzurufen. Wählen Sie “Load Setup Defaults”. Schalten Sie das System ab und schließen das IDE–Kabel wieder an. Nein Problem liegt Startet das System wahrscheinlich problemlos? IDE-Kabel oder Festplatte selbst. Installieren Sie Ihr Betriebsystem (z.
- Seite 101 Lieber Kunde, Vielen Dank für Ihre Wahl dieses AOpen-Produkts. Bester und schnellster Kundendienst ist unsere erste Priorität. Wir empfangen allerdings täglich sehr viele Emails und Anrufe aus der ganzen Welt, was es für uns sehr schwierig macht, jedem Kunden zeitig zu helfen. Wir empfehlen Ihnen, den unten beschriebenen Prozeduren zu folgen, bevor Sie sich an uns wenden.
- Seite 102 5 5 5 5 5 5 5 5 Newsgroups: Ihr Problem wurde vielleicht schon von unserem Support-Techniker professionellen Anwendern in der Newsgroup beantwortet. http://www.aopencom.de/tech/newsgrp/default.htm 6 6 6 6 6 6 6 6 Wenden Sie sich an Händler/Verteiler: Wir verkaufen unsere Produkte durch Händler und Systemintegrierer, die Ihre Systemkonfiguration sehr gut kennen und Ihr Problem weit effizienter als wir lösen können sollten.
- Seite 103 Den Modellnamen und die BIOS-Version finden Sie in der oberen linken Ecke des ersten Boot-Bildschirms (dem POST-Bildschirm), zum Beispiel: AX45S-533 R1.20 Feb.01.2001 AOpen Inc. Award Plug and Play BIOS Extension v1.0A Copyright © 1998, Award Software, Inc. AX45S-533 is ist der Modellname des Motherboards; R1.20 ist die BIOS-Version.
- Seite 104 Vielen Dank für den Kauf dieses AOpen-Produkts. AOpen möchte Sie dazu auffordern, ein paar Minuten zur Registrierung Ihres Produkts zu opfern. Durch die Registrierung Ihres Produkts sichern Sie sich den hochqualifizierten AOpen-Service. Nach der Registrierung Ihres Produkts stehen Ihnen folgenden Möglichkeiten offen: •...
- Seite 105 Zögern Sie nicht, mit uns Kontakt aufzunehmen, wenn sie Probleme mit einem unserer Produkte haben. Jede Meinung ist uns willkommen. Amerika Pazifischer Raum Europa AOpen Inc. AOpen Computer b.v. AOpen America Inc. Tel: 886-2-3789-5888 Tel: 31-73-645-9516 Tel: 1-510-498-8928 Fax: 886-2-3789-5899...
