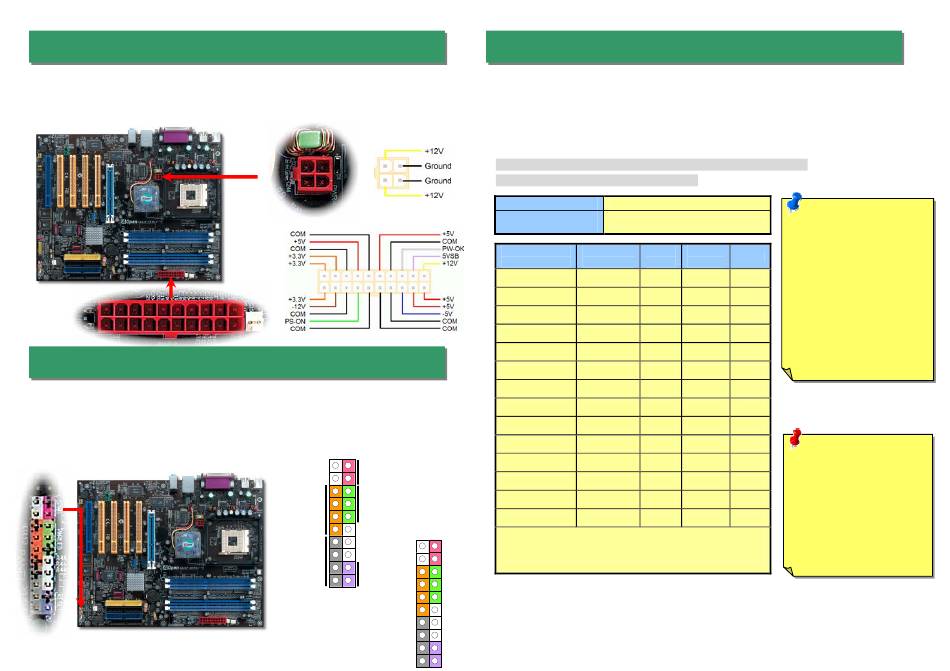

3. ATX-Netzanschluss
Das ATX-Netzteil verwendet, wie unten abgebildet, einen 20-Pin-Anschluss sowie einen
zusätzlichen 4-Pin-Anschluss. Vergewissern Sie sich, dass Sie ihn in die richtige Richtung
einsetzen.
Wir
empfehlen
Ihnen
20-Pin-Anschluss einzustecken.
4. Anschluss des Frontplattenkabels
Verbinden Sie die Anschlüsse für das Netz-LED, den Lautsprecher und den Resetschalter mit
den entsprechenden Pins. Wenn Sie im BIOS das Menüelement "Suspend Mode" aktivieren,
blinken die ACPI- & Netz-LEDs, während sich das System im Suspend-Modus befindet.
Finden Sie das Power-Switch-Kabel Ihres ATX-Gehäuses. Es ist ein 2-poliger weiblicher
Anschluss an der Frontblende des Gehäuses. Stecken Sie diesen Anschluss in den mit
SPWR gekennzeichneten Anschluss.
dringend,
den
4-Pin-Anschluss
VOR
1
Netzschalter
ACPI & Netz-LED
IDE LED
Lautsprecher
+5V
RESET
IDE LED
IDE LED
+5V
+5V
GND
Lautsprecher
5. Einstellung von CPU-Spannung- & Frequenz
Einstellen der CPU-Kernspannung
Dieses Motherboard unterstützt die CPU VID-Funktion. Die CPU-Kernspannung wird
dem
automatisch erkannt und liegt im Bereich von 0.8375 Volt bis 1.6000 Volt. Sie müssen die
CPU-Kernspannung nicht einstellen.
Einstellen der CPU-Frequenz
Dieses Motherboard wurde ohne CPU-Jumper entwickelt. Sie können die CPU-Frequenz
im BIOS einstellen. Die Einstellung von Jumpern oder Schaltern ist nicht notwendig.
BIOS Setup > Frequency / Voltage Control > CPU Bus Frequency
Kernfrequenz = CPU FSB-Takt * CPU-Rate
CPU-Rate
CPU FSB
(Adjustment manually)
Northwood
CPU
Pentium 4 1.8G
Pentium 4 2.0G
Pentium 4 2.2G
Pentium 4 2.2G
Pentium 4 2.26G
Pentium 4 2.4G
Pentium 4 2.4G
Pentium 4 2.53G
Pentium 4 2.6G
Pentium 4 2.66G
Pentium 4 2.8G
Pentium 4 2.8G
Pentium 4 3.06G
Pentium 4 3.20G
1
Anmerkung:
Da sich die CPU-Geschwindigkeiten schnell erhöhen,
NC
SPWR
könnten sich zum Zeitpunkt Ihres Kaufs dieses Motherboards bereits
NC
schnellere CPU auf dem Markt befinden. Diese Tabelle dient daher nur
GND
Ihrer Referenz.
ACPILED-
GND
ACPILED+
NC
NC
GND
NC
RESET
GND
8x, 10x... 24x, 25x, 26x, 27x, 28x
FSB = 100MHz-248MHz in 1MHz-Schritten
CPU-Kern-
FSB-
System
Rate
frequenz
Takt
Bus
1800MHz
100MHz
400MHz
18x
2000MHz
100MHz
400MHz
20x
2200MHz
100MHz
400MHz
22x
2200MHz
133MHz
533MHz
16x
2260MHz
133MHz
533MHz
17x
2400MHz
100MHz
400MHz
24x
2400MHz
133MHz
533MHz
18x
2530MHz
133MHz
533MHz
19x
2600MHz
200MHz
800MHz
13x
2660MHz
133MHz
533MHz
20x
2800MHz
133MHz
533MHz
21x
2800MHz
200MHz
800MHz
14x
3066MHz
133MHz
533MHz
23x
3200MHz
200MHz
800MHz
16x
Anmerkung:
Der
SiS
655FX/964-Chipsatz
unterstützt
nur
Northwood-Prozessoren
(ebenso
Celeron-CPUs
mit
Northwood-Kern).
Northwood-Prozessoren
erkennen
die
Taktrate
automatisch – Sie können
die Taktrate nicht manuell
im BIOS einstellen
Warnung:
Der
SiS655FX/964-Chipsatz
unterstützt
maximal
800MHz
(200MHz*4)-System-Bus-
und
66MHz
AGP-Takt.
Höhere Takteinstellungen
können
das
System
schwer beschädigen.
