AOpen AX4B-533 Tube Schnellinstallation
  1. Anleitungen
  2. Marken
  3. AOpen Anleitungen
  4. Mainboards
  5. AX4B-533 Tube
  6. Schnellinstallation

AOpen AX4B-533 Tube Schnellinstallation

Vorschau anzeigen Andere Handbücher für AX4B-533 Tube:
1
2
3
4
5
6
7
8
Inhalt
9
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

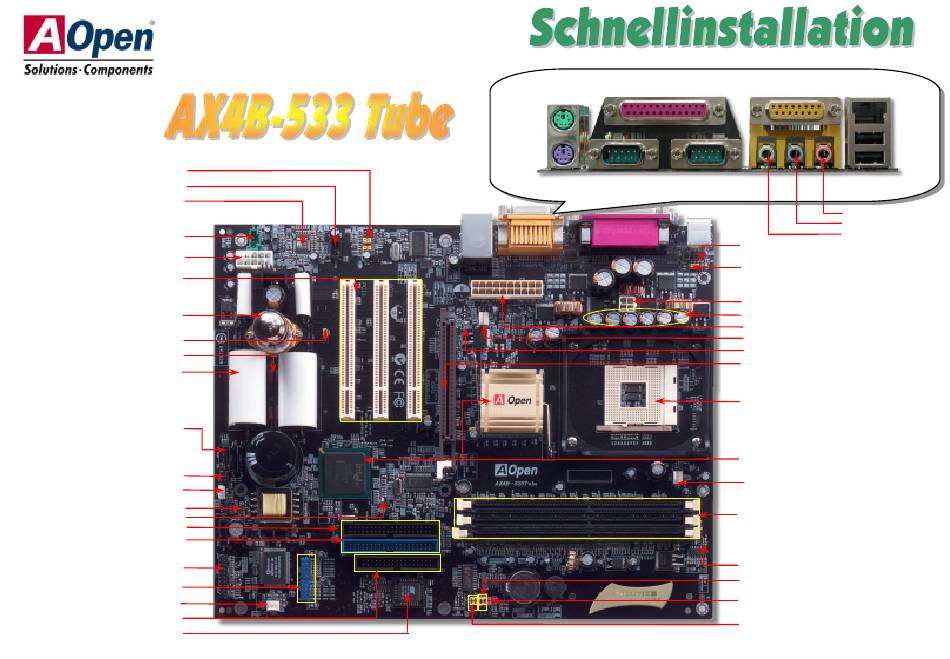

Frontplatten-Audioanschluss
CD-IN-Anschluss
Onboard AC'97 CODEC
AUX-IN-Anschluss
Tube-Audioanschluss
(Line-in und RCA/Kopfhörer/S/PDIF)
32-Bit PCI-Erweiterungssteckplatz
Sovtek 6922 Dual Triode Tube
& Tube-Basis
JP3 Tube-Netz-Jumper
Vishay-Widerstand
MultiCap Hi-End
Audio Grade-Kondensator
WOM-Anschluss
IrDA-Anschluss
WOL-Anschluss
Maxim 668 DC-DC-Konverter
BOOT-LED
Chassis Intrusion-Sensoranschluss
ATA/33/66/100 IDE-Anschluss x2
Frontplattenanschluss
2. und 3. USB-Header
FAN3-Anschluss
FDD-Anschluss
4Mbit Flash ROM
SPP/EPP/ECP
PS/2-Maus-
Parallele Schnittstelle
anschluss
PS/2-Tastatur-
COM 2-
COM 1-
anschluss
Schnittstelle
Schnittstelle
MIDI/Game Port
RJ45 LAN-Port
USB2.0-Port
MIC-In
Line-In
Lautsprecherausgang
Rücksetzbare Sicherung
JP28 zur Aktivierung/Deaktivierung
der Tastatur/Maus-Weckfunktion
4-Pin 12Volt ATX-Netzanschluss
2200
μ
F Low ESR-Kondensatoren
ATX-Netzanschluss
FAN2-Anschluss
AGP-LED
AGP 4x-Erweiterungssteckplatz (für
1.5V AGP-Karten)
478-Pin CPU-Sockel mit automatischer
Spannungs- und Frequenzerkennung für
®
®
Intel
Pentium
4 1.4~2.4GHz+ CPUs
®
Intel
845E-Chipsatz
(Brookdale)
With 400/533 FSB
CPU FAN-Anschluss mit
Hardware-Überwachungsfunktion
184-Pin DIMM-Steckplatz x3 für
PC-200/266 DDR SDRAM
(bis zu 2 GB)
STBY LED
JP1 (Summe) & JP2 (Lautsprecher)
JP14 CMOS zum Löschen des CMOS
JP15 & 16 für die Dr. Voice
II-Sprachversionen
(Lautstärke über die Lautsprecher
einstellbare)
Inhaltsverzeichnis
loading

Verwandte Anleitungen für AOpen AX4B-533 Tube

Inhaltszusammenfassung für AOpen AX4B-533 Tube

  • Seite 1 SPP/EPP/ECP PS/2-Maus- Parallele Schnittstelle MIDI/Game Port RJ45 LAN-Port anschluss Frontplatten-Audioanschluss PS/2-Tastatur- COM 2- USB2.0-Port COM 1- CD-IN-Anschluss anschluss Schnittstelle Schnittstelle Onboard AC’97 CODEC MIC-In Line-In AUX-IN-Anschluss Lautsprecherausgang Rücksetzbare Sicherung Tube-Audioanschluss (Line-in und RCA/Kopfhörer/S/PDIF) JP28 zur Aktivierung/Deaktivierung 32-Bit PCI-Erweiterungssteckplatz der Tastatur/Maus-Weckfunktion 4-Pin 12Volt ATX-Netzanschluss 2200 μ...

  • Seite 2: Jp14 Zum Löschen Des Cmos

    1. JP14 zum Löschen des CMOS Sie können das CMOS löschen, um die Voreinstellungen des Systems wiederherzustellen. Gehen Sie zum Löschen des CMOS wie folgt vor: 1. Schalten Sie das System ab und trennen das Netzkabel vom Diese Schnellinstallation enthält Stromnetz.

  • Seite 3: Einstellung Der Cpu-Spannung & -Frequenz

    3. Installation des CPU- & System-Lüfters 5. Einstellung der CPU-Spannung & -Frequenz Stecken Sie das CPU-Lüfterkabel in den 3-Pin-Anschluss CPU FAN. Wenn Ihr System Automatische Erkennung der CPU-Kernspannung über einen Gehäuselüfter verfügt, können Sie das Kabel auch in die Anschlüsse System Dieses Motherboard unterstützt die CPU VID-Funktion.

  • Seite 4: Ide- Und Floppy-Anschluss

    8. IDE- und Floppy-Anschluss 6. JP3 Tube-Netz-Jumper Verbinden Sie das 34-polige Floppykabel und das 40-polige IDE-Kabel mit dem Mit dem Jumper JP3 können Sie die Stromzufuhr für die Vacuum Tube an- und ausschalten. Floppyanschluss FDC und dem IDE-Anschluss. Achten Sie auf die Ausrichtung von Pin 1. Sie können die Stromzufuhr zur Stromersparnis, wenn Sie die Tube nicht als Audioausgang Falsche Ausrichtung kann zu Systembeschädigung führen.

  • Seite 5: Super 5.1-Kanal Audio-Effekte

    10. Super 5.1-Kanal Audio-Effekte 12. Anschluss des CD- und AUX-Anschlusses Dieses Motherboard ist mit einem ALC650 Codec ausgestattet, der hochqualitative Über AUX-IN-Anschluss können 5.1-Kanal-Audioeffekte unterstützt – einer neuen tollen Audioerfahrung. Durch das innovative MPEG-Audiokabel MPEG-Karte Design des ALC650 können Sie Standard Line-Buchsen für Surround-Audioausgabe ohne Onboard-Soundschaltkreis verbinden.

  • Seite 6: Anschalten Und Aufrufen Des Bios-Setups

    15. AOpen-Bonus-CD 17. BIOS-Upgrade unter Windows AOpen Easy Flash ist einfacher zu bedienen als herkömmliche Flash-Programme. Die Auf der Bonus-CD steht Ihnen das Autorun-Menü zur Verfügung. Wählen Sie das binäre BIOS-Datei und die Flash-Routine sind kombiniert und Sie müssen zum Abschluss Hilfsprogramm, den Treiber und ein Modell aus.

  • Seite 7: Teilnummer Und Seriennummer

    Das Problem wird wahrscheinlich von erneut an. Kann das System den IDE-Kabeln oder der Festplatte nun booten? selbst hervorgerufen. Installieren Sie Windows 95, Windows 98 oder Windows NT erneut. AX4B-533 Tube ist der Modellname des Motherboards; R1.02 ist die BIOS-Version. Ende...
  • Seite 8 Jumpereinstellungen und Installation korrekt sind. http://www.aopencom.de/tech/download/manual/default.htm Lieber Kunde, Testbericht: Wir empfehlen Ihnen, für Ihren PC-Boards/Karten/Geräts Vielen Dank für Ihre Wahl dieses AOpen-Produkts. Bester und schnellster auszuwählen, die in den Kompatibilitätstests empfohlen wurden. Kundendienst ist unsere erste Priorität. Wir empfangen allerdings täglich sehr http://www.aopencom.de/tech/report/default.htm viele Emails und Anrufe aus der ganzen Welt, was es für uns sehr schwierig...
