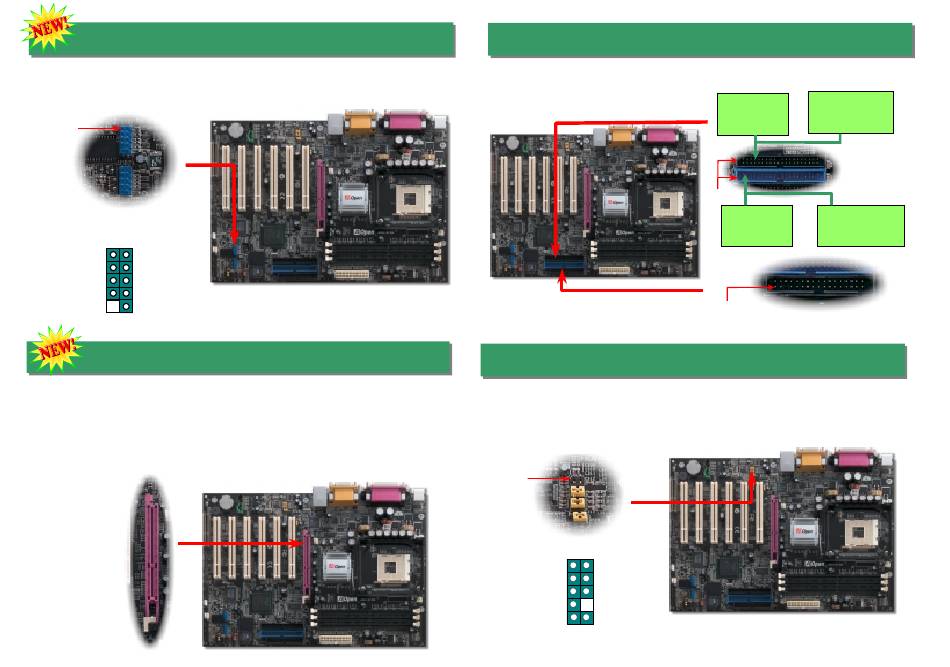

6. Unterstützung für sechs USB2.0-Ports
Dieses Motherboard verfügt über sechs USB2.0-Anschlüsse. Im Vergleich zum
herkömmlichen
USB
1.0/1.1
(12MB/Sek.)
Geschwindigkeit von 480MB/Sek. (40x schneller als USB 1.0/1.1).
Pin 1
USB2-Header
1
2
USBPWR0
USBPWR0
USB_FP_P1-
USB_FP_P0-
USB_FP_P1+
USB_FP_P0+
GND
GND
USB_FP_OC0
KEY
7. ADD (AGP Digital Display)-Steckplatz
Die "AGP Digital Display"-Karte wurde von Intel entworfen, um das AGP-Signal-Interface
mit zwei DVO-Ports zu erweitern. ADD-Karten werden in den unten abgebildeten,
lilafarbenen ADD-Steckplatz installiert. Die beiden DVO-Ports unterschützen eine Vielzahl
von digitalen Anzeigegeräten wie z.B. LCD- und CRT-Monitore mit digitalen Eingängen.
Die DVO-Ports können zur Unterstützung höherer Auflösungen und Bildwiederholraten im
Dual-Channel-Modus betrieben werden. Außerdem wird ein digitales Signal bereitgestellt,
um die Signalintegrität und die sehbare Bildschirmqualität beizubehalten.
hat
USB
2.0
eine
atemberaubende
8. IDE- und Floppyanschluss
Verbinden Sie das 34-polige Floppykabel und das 40-polige IDE-Kabel mit dem
Floppyanschluss FDC und dem IDE-Anschluss. Achten Sie auf die Ausrichtung von Pin 1.
Falsche Ausrichtung kann zu Systembeschädigung führen.
ATA 33/66/100
IDE-Anschluss
9. Frontplatten-Audioanschluss
Falls das Computergehäuse über eine Audioschnittstelle an der Frontplatte verfügt,
können Sie die Onboard-Audiofunktion über diesen Anschluss mit der Frontplatte
verbinden. Entfernen Sie vor Anschluss des Kabels bitte die Jumperkappen 5-6 und 9-10
des Frontplatten-Audioanschlusses. Entfernen Sie diese gelben Jumperkappe nicht, wenn
Ihr Computergehäuse über keinen Frontplatten-Audioanschluss verfügt.
Pin 1
1 2
AUD_GND
AUD_MIC
AUD_VCC
AUD_MIC_BIAS
AUD_RET_R
AUD_FPOUT_R
KEY
NC
AUD_RET_L
AUD_FROUT_L
9 10
Secondary
Secondary
Master (3.)
Slave (4.)
IDE 2 (Sekundär)
IDE 1 (Primär)
Pin 1
Primary
Primary
Slave (2.)
Master (1.)
Pin 1
FDD-Anschluss
