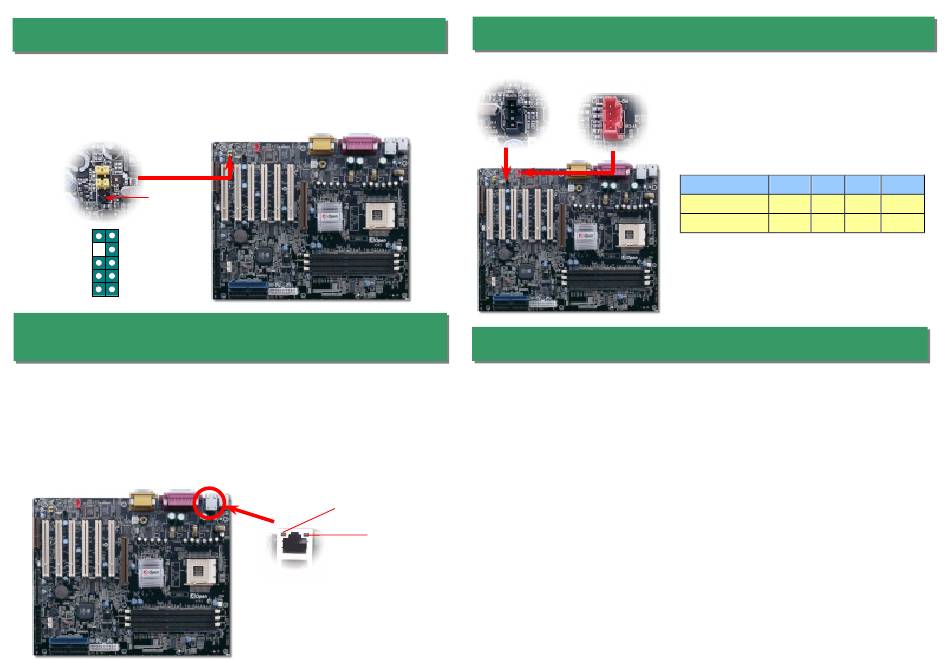

10. Frontplatten-Audioanschluss

Falls das Computergehäuse über eine Audioschnittstelle an der Frontplatte verfügt,
können Sie die Onboard-Audiofunktion über diesen Anschluss mit der Frontplatte
verbinden. Entfernen Sie vor Anschluss des Kabels bitte die Jumperkappen 5-6 und 9-10
des Frontplatten-Audioanschlusses. Entfernen Sie diese gelben Jumperkappe nicht, wenn
Ihr Computergehäuse über keinen Frontplatten-Audioanschluss verfügt.
Pin 1
AUD_RET_L
AUD_FPOUT_L
KEY
NC
AUD_RET_R
AUD_FPOUT_R
AUD_VCC
AUD_MIC_BIAS
AUD_GND
AUD_MIC
1
11. Onboard-Unterstützung für 10/100 MB/Sek. LAN
(optional)
Die South Bridge SIS961 verfügt über einen Onboard Fast Ethernet-Controller. Der
hochleistungsfähige Realtek 8100BL LAN-Controller bietet Ethernet-Funktionen mit
10/100 MB/Sek. für private und berufliche Verwendung. Der Ethernet- RJ45-Anschluss
befindet sich über den USB-Ports. Die grüne LED zeigt den Linkmodus an. Sie leuchtet
bei Verbindung mit einem Netzwerk und blinkt beim Datentransfer. Die orange LED zeigt
den Transfermodus an und leuchtet bei Datenübertragungen im 100MB/Sek.-Modus. Die
Funktion können Sie im BIOS aktivieren oder deaktivieren.
CD-IN (Schwarz)
Sie können den RealTek 8100BL PCI Fast Ethernet-Adapter unter Windows95/98, Windows NT
und Windows 2000 mit folgenden Schritten installieren:
Treiberinstallation unter Microsoft Windows 95 :
-----------------------------------------------------
1. Wählen Sie "Diskette", wenn Sie Windows nach dem zu installierenden Treiber fragt.
2. Legen Sie den Pfadnamen für die Setupdatei fest:
[CD-ROM]:Driver\LAN\RTL8100\Windows\Win95\WIN95A (für Windows 95 and Win95A) oder
[CD-ROM]:Driver\LAN\RTL8100\Windows\Win95 (für Windows 95 OSR2).
3. Folgen Sie den Bildschirmanweisungen und legen die Windows 95-CD zum Abschluss des
Installationsschritts ein.
Grün/ACT
4. Windows 95 beendet die Treiberinstallation automatisch und startet Ihr System neu.
Treiberinstallation unter Win98/Win98 SE/Windows2000/Windows ME :
Orange/
-------------------------------------------------------------------
1. Wählen Sie "Diskette", wenn Sie Windows nach dem zu installierenden Treiber fragt.
Geschwindigkeit
2. Legen Sie den Pfadnamen für die Setupdatei fest:
[CD-ROM]:Driver\LAN\RTL8100\Windows\WIN98 (für Windows 98/98 SE) oder
[CD-ROM]:Driver\LAN\RTL8100\Windows\WIN2000 (für Windows 2000) oder
[CD-ROM]:Driver\LAN\RTL8100\Windows\Windows ME (für Windows ME)
3. Folgen Sie den Bildschirmanweisungen und legen die Windows-CD (Win98/Win98
SE/Windows2000/Windows ME) zum Abschluss des Installationsschritts ein.
4. Win98/Win98 SE/Windows2000/Windows ME beendet die Treiberinstallation automatisch und
startet Ihr System neu.

12. Anschluss des CD/ MODEM-Anschlusses

Über den MODEM-CN-Anschluss können Sie das
Mono In/ Mic Out-Kabels des internen Modems mit
MODEM-CN (Rot)
dem Onboard-Soundschaltkreis verbinden.
Über den CD-IN-Anschluss können Sie das CD
Audio-Kabel des CDROM- oder DVD-Laufwerks mit
dem Onboard-Soundschaltkreis verbinden.
Anschluss
MODEM-CN

13. Installation des LAN-Treibers (optional)

Pin1
Pin2
Pin3
Mono In GND
GND Mic Out
CD-IN
Links
GND
GND
Rechts
Pin4
